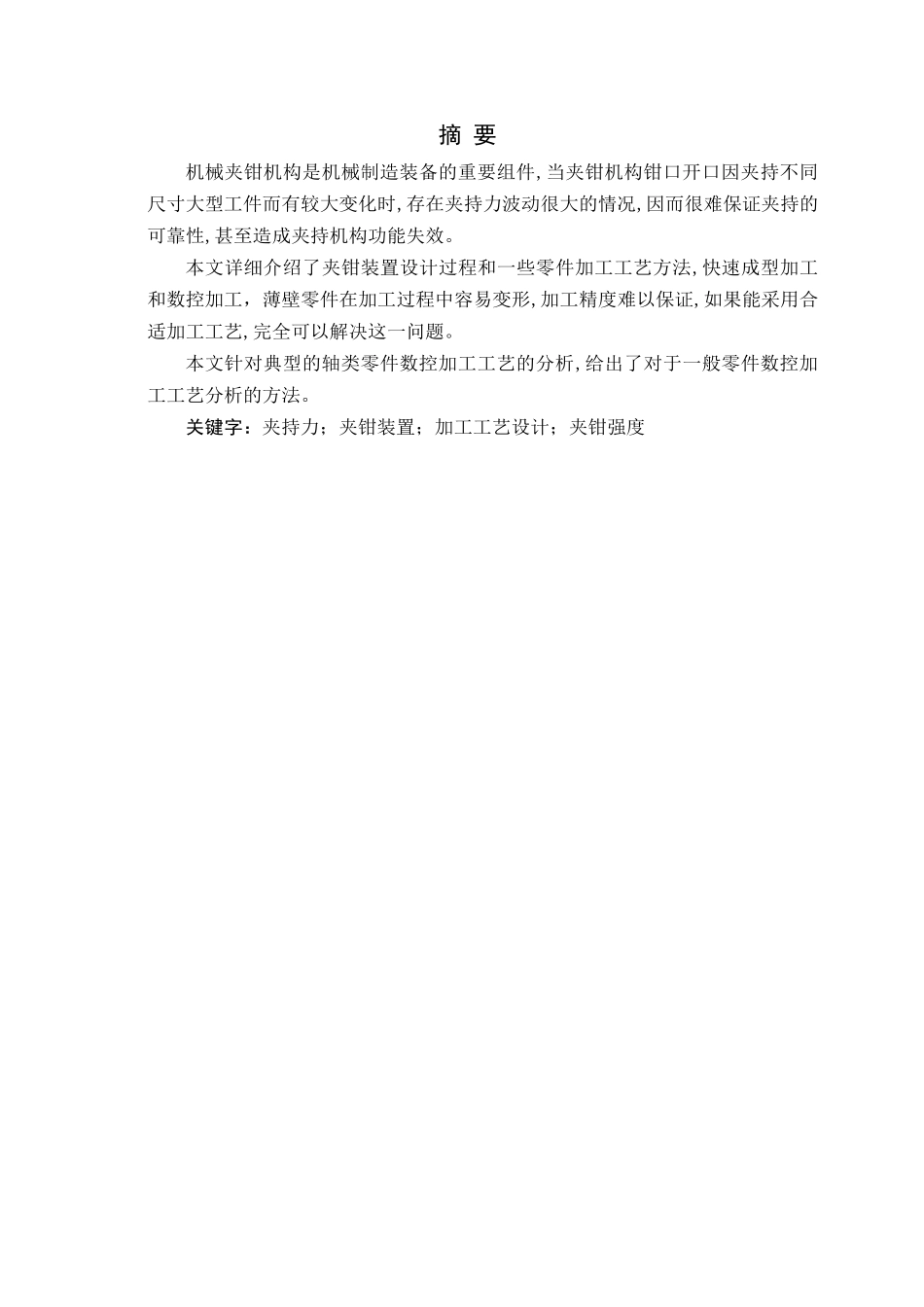

摘要机械夹钳机构是机械制造装备的重要组件,当夹钳机构钳口开口因夹持不同尺寸大型工件而有较大变化时,存在夹持力波动很大的情况,因而很难保证夹持的可靠性,甚至造成夹持机构功能失效。本文详细介绍了夹钳装置设计过程和一些零件加工工艺方法,快速成型加工和数控加工,薄壁零件在加工过程中容易变形,加工精度难以保证,如果能采用合适加工工艺,完全可以解决这一问题。本文针对典型的轴类零件数控加工工艺的分析,给出了对于一般零件数控加工工艺分析的方法。关键字:夹持力;夹钳装置;加工工艺设计;夹钳强度ABSTRACTThemechanicalclampingmechanismisanimportantcomponentpartofmechanicalmanufacturingequipment.Thereexistsasituationoflargefluctuationinclampingforcewhilethevicejawopeningofclampingmechanismhasratherlargevariationsonaccountofclampinglarge-scaledwork-piecesofdifferentdimensions,thereforeitisverydifficulttoensurethereliabilityofclampingorevencausingfailureonthefunctionofclampingmechanism.Theprocessingmethodandjigdesigningprocessofsomecylinderbodywereintroduced.Intheprocessingofthinwallcylindercomponents,theyareeasytodistort,soitisverydifficulttoguaranteetheprecision.Atlast,technologyanalysisisveryimportant,onthebasisofanalyzingtechnologiesofshaftcomponents'NCprocessing,themethodsofusualcomponents'NCprocessingtechnologiesweregivenout,whichwassignificantforactualmanufactureandenhancingproducts'quality.Keywords:clampingforce;Clampingdevices;processingcraftdesigning;shaftcomponentsprocessI目录摘要.....................................................................IABSTRACT.................................................................II1前言...................................................................11.1起重夹钳国内外发展情况.............................................11.2起重夹钳加工的发展情况.............................................31.3研究的主要内容及解决的主要问题....................................32100KG起重夹钳装置机构原理和作用.......................................42.1100KG起重夹钳装置机构的结构......................................42.2100KG起重夹钳装置机构的基本原理................................53100KG起重夹钳装置机构的材料选择.......................................53.1100KG起重夹钳装置机构结构优化分析...............................53.2起重夹钳装置主机的钳臂的材料选择..................................93.3起重夹钳装置主机的钳口的材料选择.................................103.4夹钳机构运动过程的可靠性研究....................................114100KG起重夹钳装置主要部件的加工工艺设计..............................144.1利用快速成型进行加工设计........................................144.2轴类零件的数控加工工艺设计......................................174.3薄壁零件加工工艺设计............................................204.4用线切割加工吊臂的加工设计......................................235结论..................................................................25参考文献.................................................................26致谢...................................................................28II毕业设计(论文)1前言1.1起重夹钳国内外发展情况工业革命之后,随着工业化的大步发展,各种起重夹钳的应用也逐渐广泛起来了。在90年代,国外一些工业强国对夹钳的研究已有了较大突破。1996年,日本三菱商事株式会社(MCG)与太原重型机械集团公司合作,研制成功七台板坯夹钳搬运起重机,该产品已达到90年代初国外同类产品的先进水平[1]。国内的起重夹钳的研究起步较晚,在新中国成立以前,中国基本上没有自主研发的能...
