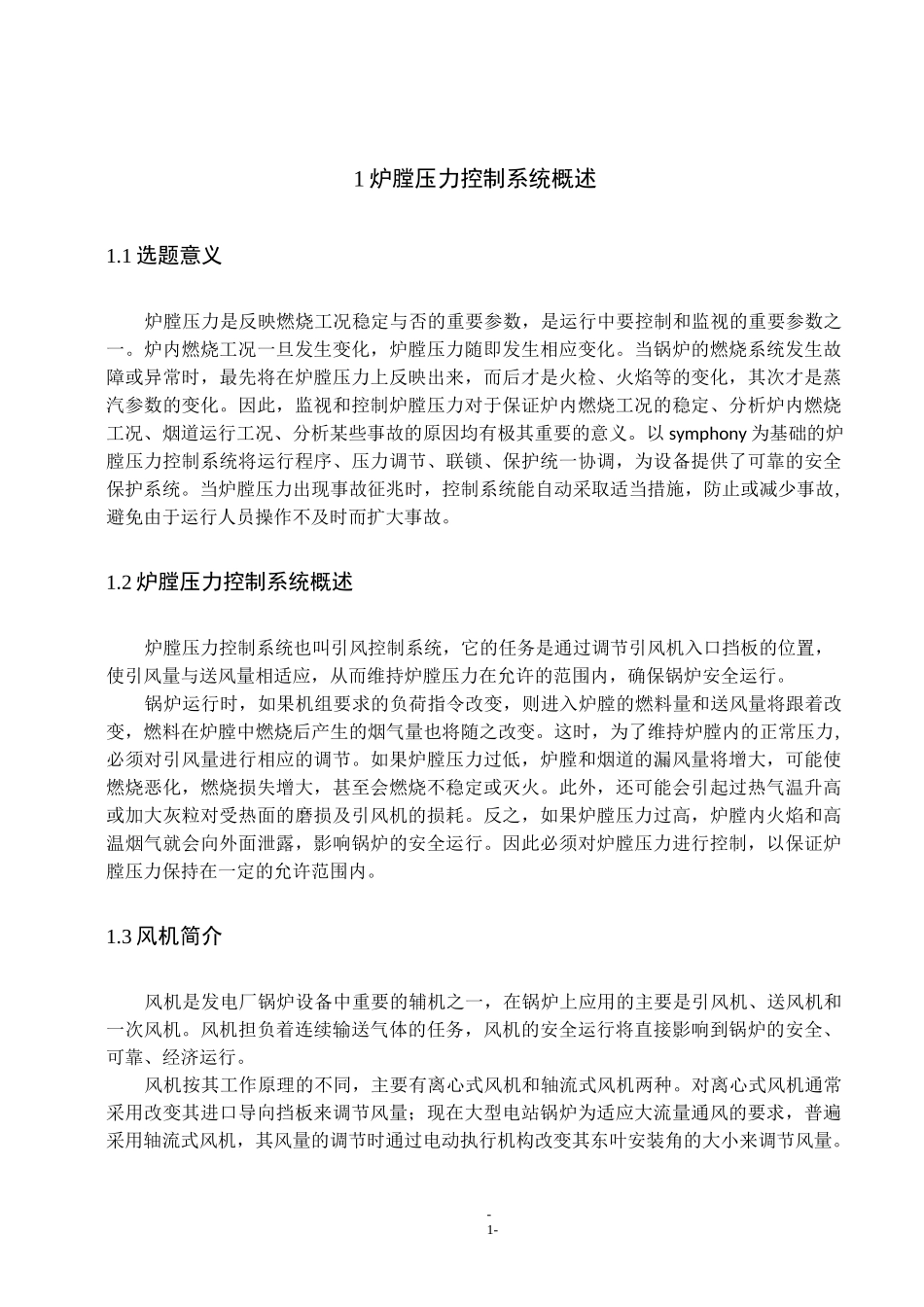

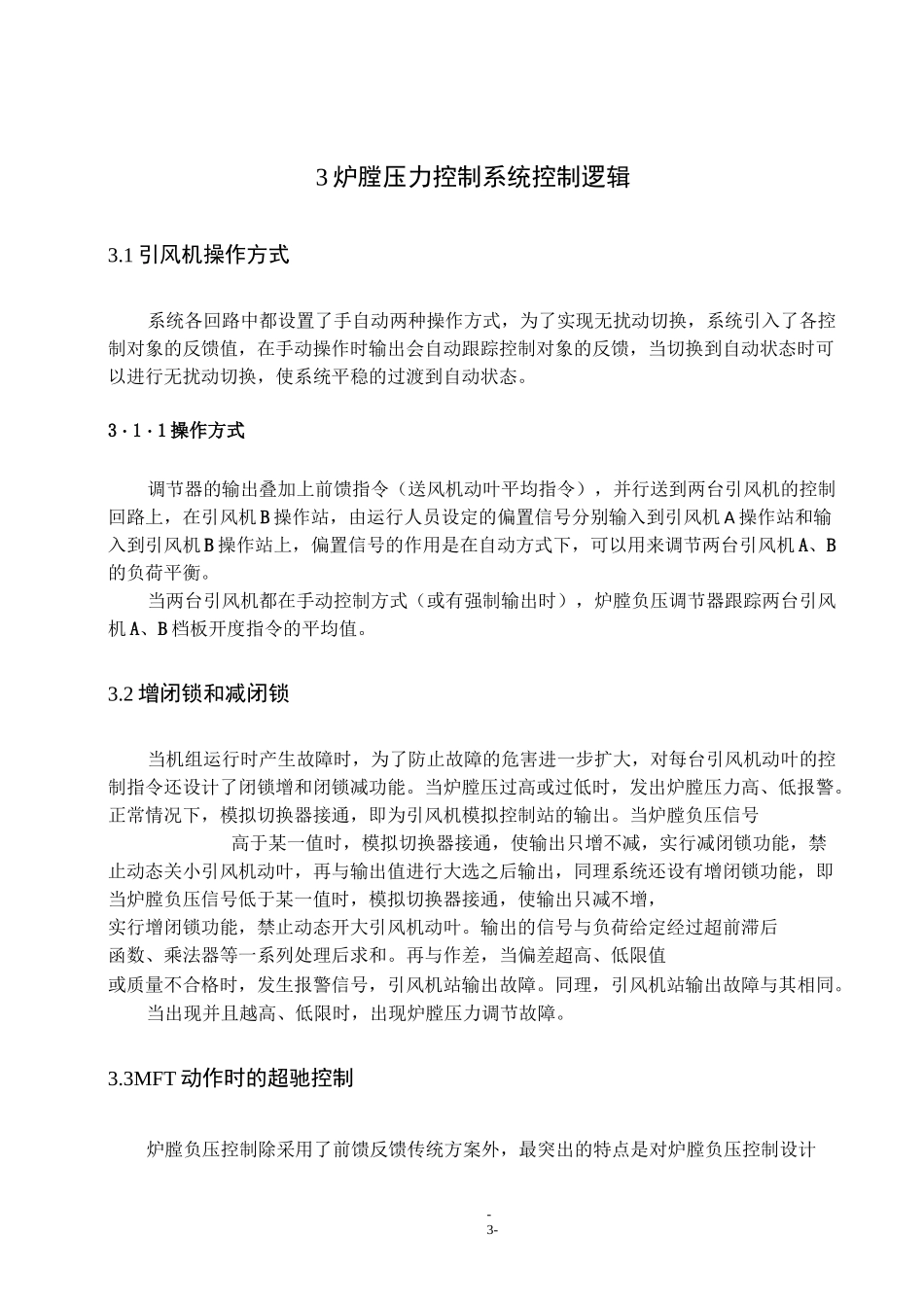

-1-1炉膛压力控制系统概述1.1选题意义炉膛压力是反映燃烧工况稳定与否的重要参数，是运行中要控制和监视的重要参数之一。炉内燃烧工况一旦发生变化，炉膛压力随即发生相应变化。当锅炉的燃烧系统发生故障或异常时，最先将在炉膛压力上反映出来，而后才是火检、火焰等的变化，其次才是蒸汽参数的变化。因此，监视和控制炉膛压力对于保证炉内燃烧工况的稳定、分析炉内燃烧工况、烟道运行工况、分析某些事故的原因均有极其重要的意义。以symphony为基础的炉膛压力控制系统将运行程序、压力调节、联锁、保护统一协调，为设备提供了可靠的安全保护系统。当炉膛压力出现事故征兆时，控制系统能自动采取适当措施，防止或减少事故,避免由于运行人员操作不及时而扩大事故。1.2炉膛压力控制系统概述炉膛压力控制系统也叫引风控制系统，它的任务是通过调节引风机入口挡板的位置，使引风量与送风量相适应，从而维持炉膛压力在允许的范围内，确保锅炉安全运行。锅炉运行时，如果机组要求的负荷指令改变，则进入炉膛的燃料量和送风量将跟着改变，燃料在炉膛中燃烧后产生的烟气量也将随之改变。这时，为了维持炉膛内的正常压力,必须对引风量进行相应的调节。如果炉膛压力过低，炉膛和烟道的漏风量将增大，可能使燃烧恶化，燃烧损失增大，甚至会燃烧不稳定或灭火。此外，还可能会引起过热气温升高或加大灰粒对受热面的磨损及引风机的损耗。反之，如果炉膛压力过高，炉膛内火焰和高温烟气就会向外面泄露，影响锅炉的安全运行。因此必须对炉膛压力进行控制，以保证炉膛压力保持在一定的允许范围内。1.3风机简介风机是发电厂锅炉设备中重要的辅机之一，在锅炉上应用的主要是引风机、送风机和一次风机。风机担负着连续输送气体的任务，风机的安全运行将直接影响到锅炉的安全、可靠、经济运行。风机按其工作原理的不同，主要有离心式风机和轴流式风机两种。对离心式风机通常采用改变其进口导向挡板来调节风量；现在大型电站锅炉为适应大流量通风的要求，普遍采用轴流式风机，其风量的调节时通过电动执行机构改变其东叶安装角的大小来调节风量。机组炉膛压力控制组态设计-2--3-3炉膛压力控制系统控制逻辑3.1引风机操作方式系统各回路中都设置了手自动两种操作方式，为了实现无扰动切换，系统引入了各控制对象的反馈值，在手动操作时输出会自动跟踪控制对象的反馈，当切换到自动状态时可以进行无扰动切换，使系统平稳的过渡到自动状态。3・1・1操作方式调节器的输出叠加上前馈指令（送风机动叶平均指令），并行送到两台引风机的控制回路上，在引风机B操作站，由运行人员设定的偏置信号分别输入到引风机A操作站和输入到引风机B操作站上，偏置信号的作用是在自动方式下，可以用来调节两台引风机A、B的负荷平衡。当两台引风机都在手动控制方式（或有强制输出时），炉膛负压调节器跟踪两台引风机A、B档板开度指令的平均值。3.2增闭锁和减闭锁当机组运行时产生故障时，为了防止故障的危害进一步扩大，对每台引风机动叶的控制指令还设计了闭锁增和闭锁减功能。当炉膛压过高或过低时，发出炉膛压力高、低报警。正常情况下，模拟切换器接通，即为引风机模拟控制站的输出。当炉膛负压信号高于某一值时，模拟切换器接通，使输出只增不减，实行减闭锁功能，禁止动态关小引风机动叶，再与输出值进行大选之后输出，同理系统还设有增闭锁功能，即当炉膛负压信号低于某一值时，模拟切换器接通，使输出只减不增，实行增闭锁功能，禁止动态开大引风机动叶。输出的信号与负荷给定经过超前滞后函数、乘法器等一系列处理后求和。再与作差，当偏差超高、低限值或质量不合格时，发生报警信号，引风机站输出故障。同理，引风机站输出故障与其相同。当出现并且越高、低限时，出现炉膛压力调节故障。3.3MFT动作时的超驰控制炉膛负压控制除采用了前馈反馈传统方案外，最突出的特点是对炉膛负压控制设计机组炉膛压力控制组态设计-4-了一个超驰控制回路，其作用是防止主燃料跳闸（动作）时，引起炉膛灭火而产生锅-5-本次设计能够顺利的完成，首先我要感谢迟新利、刘禹林两位老师，在整个设计过程中，两位老师对我在设计过程中遇到的问题...
