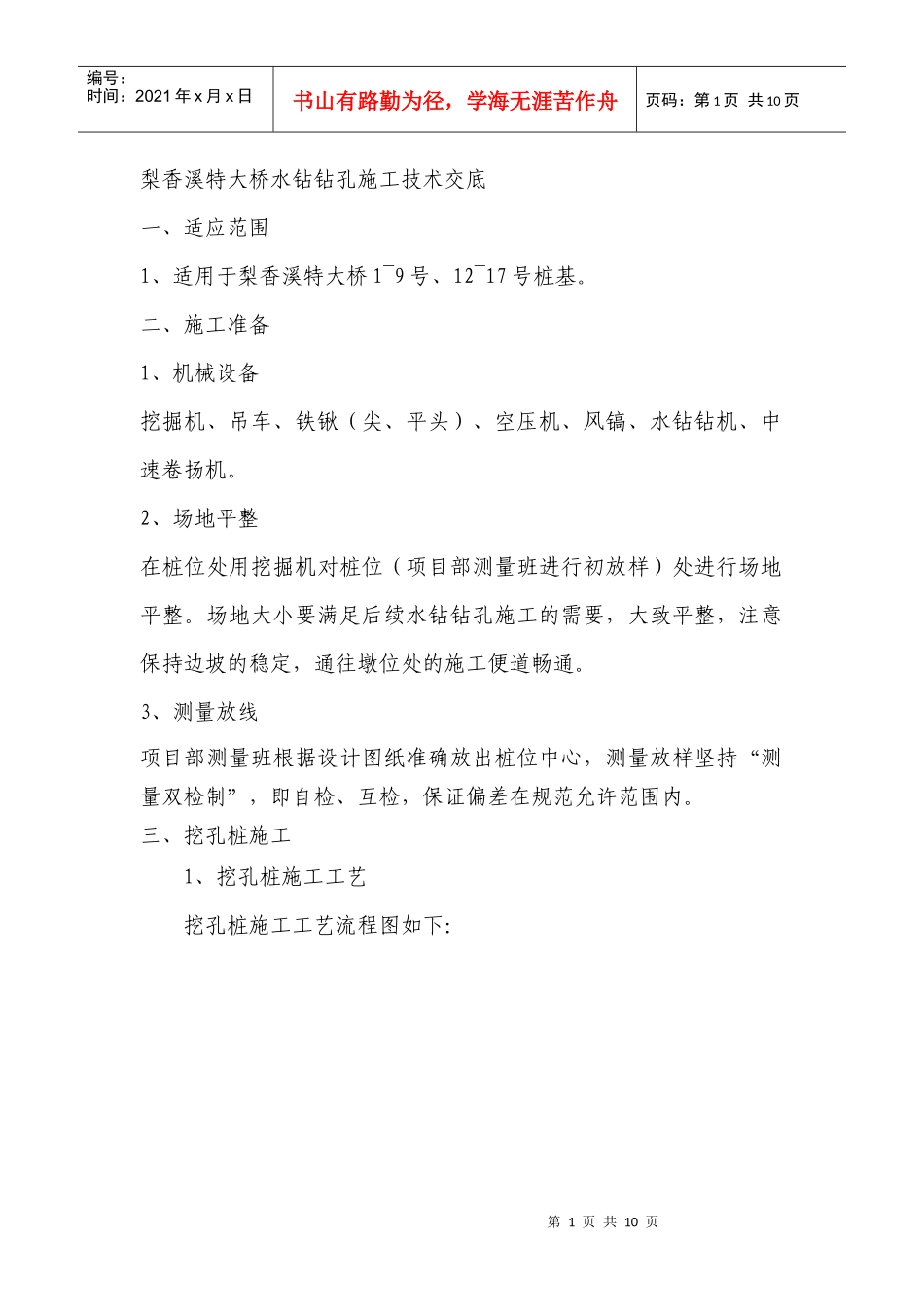

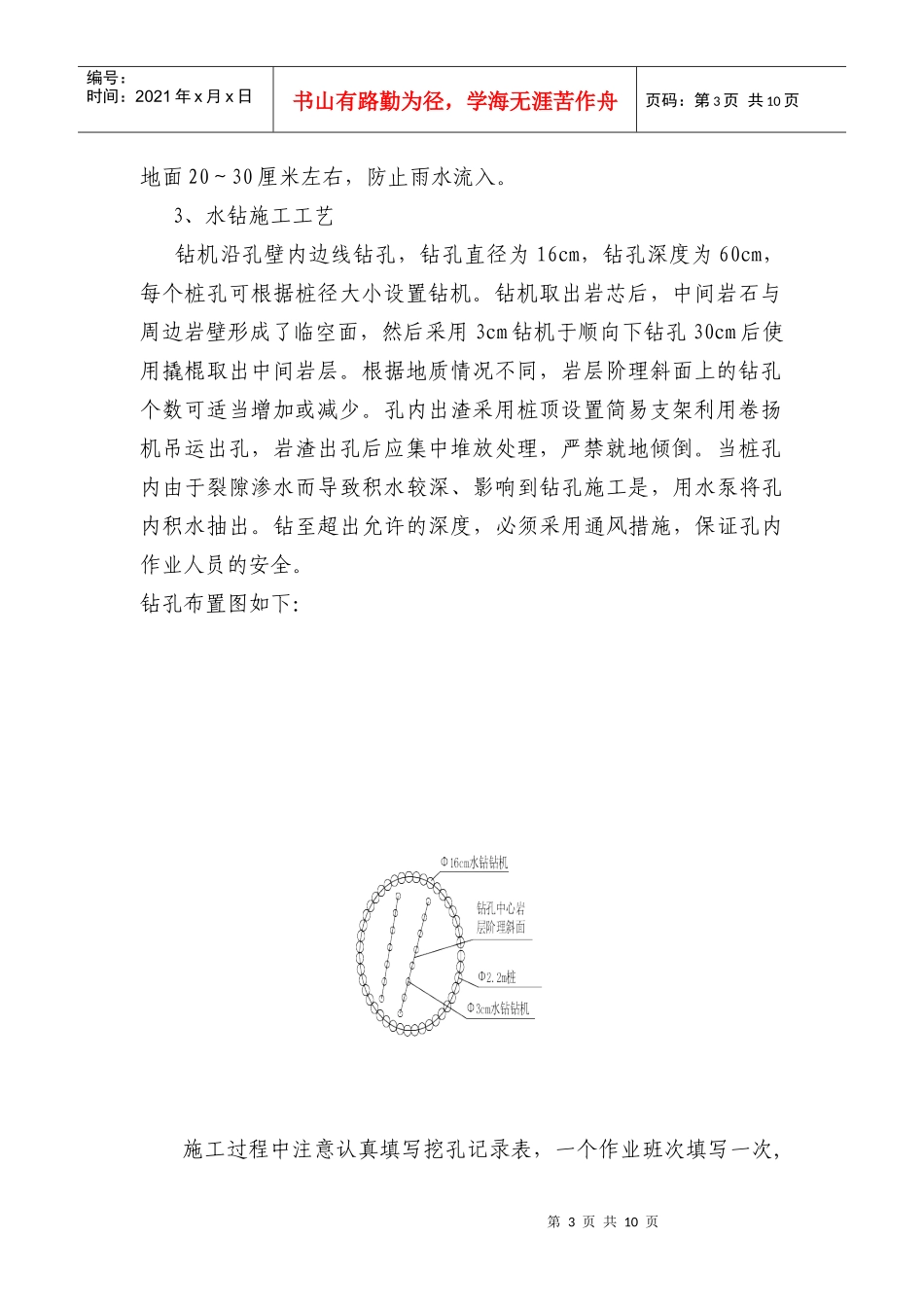

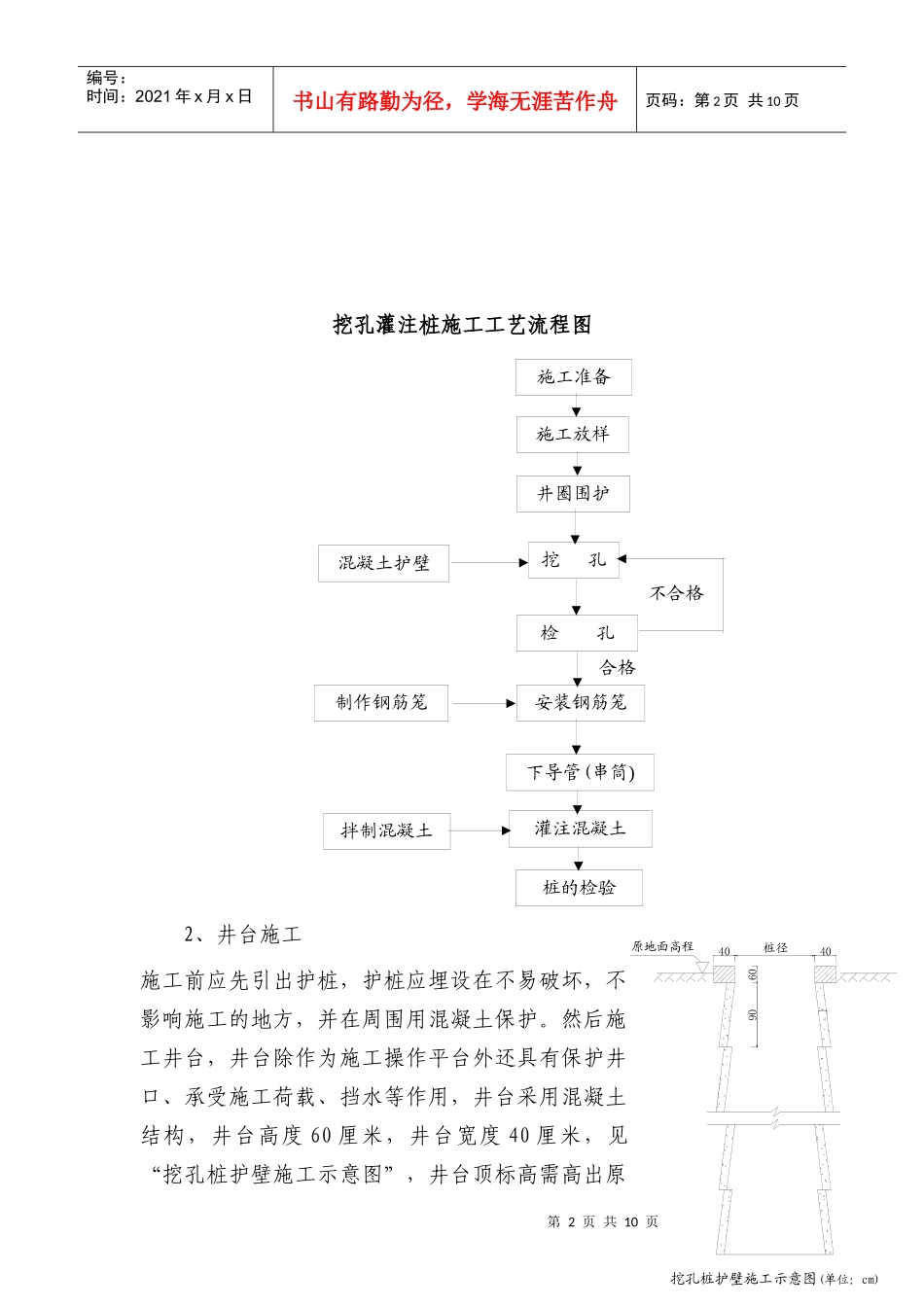

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页梨香溪特大桥水钻钻孔施工技术交底一、适应范围1、适用于梨香溪特大桥1~9号、12~17号桩基。二、施工准备1、机械设备挖掘机、吊车、铁锹（尖、平头）、空压机、风镐、水钻钻机、中速卷扬机。2、场地平整在桩位处用挖掘机对桩位（项目部测量班进行初放样）处进行场地平整。场地大小要满足后续水钻钻孔施工的需要，大致平整，注意保持边坡的稳定，通往墩位处的施工便道畅通。3、测量放线项目部测量班根据设计图纸准确放出桩位中心，测量放样坚持“测量双检制”，即自检、互检，保证偏差在规范允许范围内。三、挖孔桩施工1、挖孔桩施工工艺挖孔桩施工工艺流程图如下：合格不合格挖孔桩护壁施工示意图(单位：cm)90原地面高程40601540桩径第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页挖孔灌注桩施工工艺流程图2、井台施工施工前应先引出护桩，护桩应埋设在不易破坏，不影响施工的地方，并在周围用混凝土保护。然后施工井台，井台除作为施工操作平台外还具有保护井口、承受施工荷载、挡水等作用，井台采用混凝土结构，井台高度60厘米，井台宽度40厘米，见“挖孔桩护壁施工示意图”，井台顶标高需高出原施工准备施工放样井圈围护桩的检验挖孔检孔安装钢筋笼下导管(串筒)灌注混凝土拌制混凝土制作钢筋笼混凝土护壁第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页地面20～30厘米左右，防止雨水流入。3、水钻施工工艺钻机沿孔壁内边线钻孔，钻孔直径为16cm，钻孔深度为60cm，每个桩孔可根据桩径大小设置钻机。钻机取出岩芯后，中间岩石与周边岩壁形成了临空面，然后采用3cm钻机于顺向下钻孔30cm后使用撬棍取出中间岩层。根据地质情况不同，岩层阶理斜面上的钻孔个数可适当增加或减少。孔内出渣采用桩顶设置简易支架利用卷扬机吊运出孔，岩渣出孔后应集中堆放处理，严禁就地倾倒。当桩孔内由于裂隙渗水而导致积水较深、影响到钻孔施工是，用水泵将孔内积水抽出。钻至超出允许的深度，必须采用通风措施，保证孔内作业人员的安全。钻孔布置图如下：施工过程中注意认真填写挖孔记录表，一个作业班次填写一次,第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页以便及时、准确的反映地质与施工情况，并与设计资料对比，及时指导下步施工。施工作业时要注意检查孔径、倾斜及桩位中心，要求桩中心偏位不大于5cm，半径误差不大于5cm且不得小于设计桩径，倾斜度小于0.5%。施工至桩底标高后，孔壁、空地必须清理干净，孔底无浮渣，孔壁无松动后报监理工程师检查，由监理工程师根据终孔岩层和挖孔中所采取的岩样结合设计需要决定是否下挖。根据设计要求，在进入岩层与达到设计孔深时应对岩层进行取样，以备检查检验。四、桩基钢筋加工与安装1、加工前的准备工作所有挖孔桩的钢筋均在钢筋加工场内按设计和规范要求加工成形。钢筋必须是附有出厂合格证明的钢筋，进场后及时报试验室取样试验，合格后才允许用于工程中。因运输、存放等原因导致钢筋锈蚀、污渍和用锤敲击能剥落的浮皮、铁锈等均应清除干净。钢筋应平直，无局部曲折。钢筋加工场地须有适当的防风、雨措施。2、钢筋骨架成型钢筋焊接所用焊条必须与钢筋类别、规格相适应，焊接前必须进行试焊，经项目部实验室检测合格后方可进行正式焊接。焊工必须持证上岗。采用双面焊接焊时，搭接长度不小于5d，单面焊接时其长度不第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页小于10d，（d为钢筋直径），焊接接头应错开布置，在接头长度区段内（焊接接头长度区段是指35d，且不小于500mm）同一钢筋不得有两个接头，配置在接头长度区段内的受力钢筋，其接头断面面积占全部截面面积的最大百分率为50%。焊接时焊缝高度应等于或大于被焊接钢筋直径的0.3倍，焊缝宽度b应等于或大于被焊钢筋直径的0.7倍，钢筋焊缝要求平顺饱满，不得咬焊、堆积、漏焊，气孔数量应符合规范...
