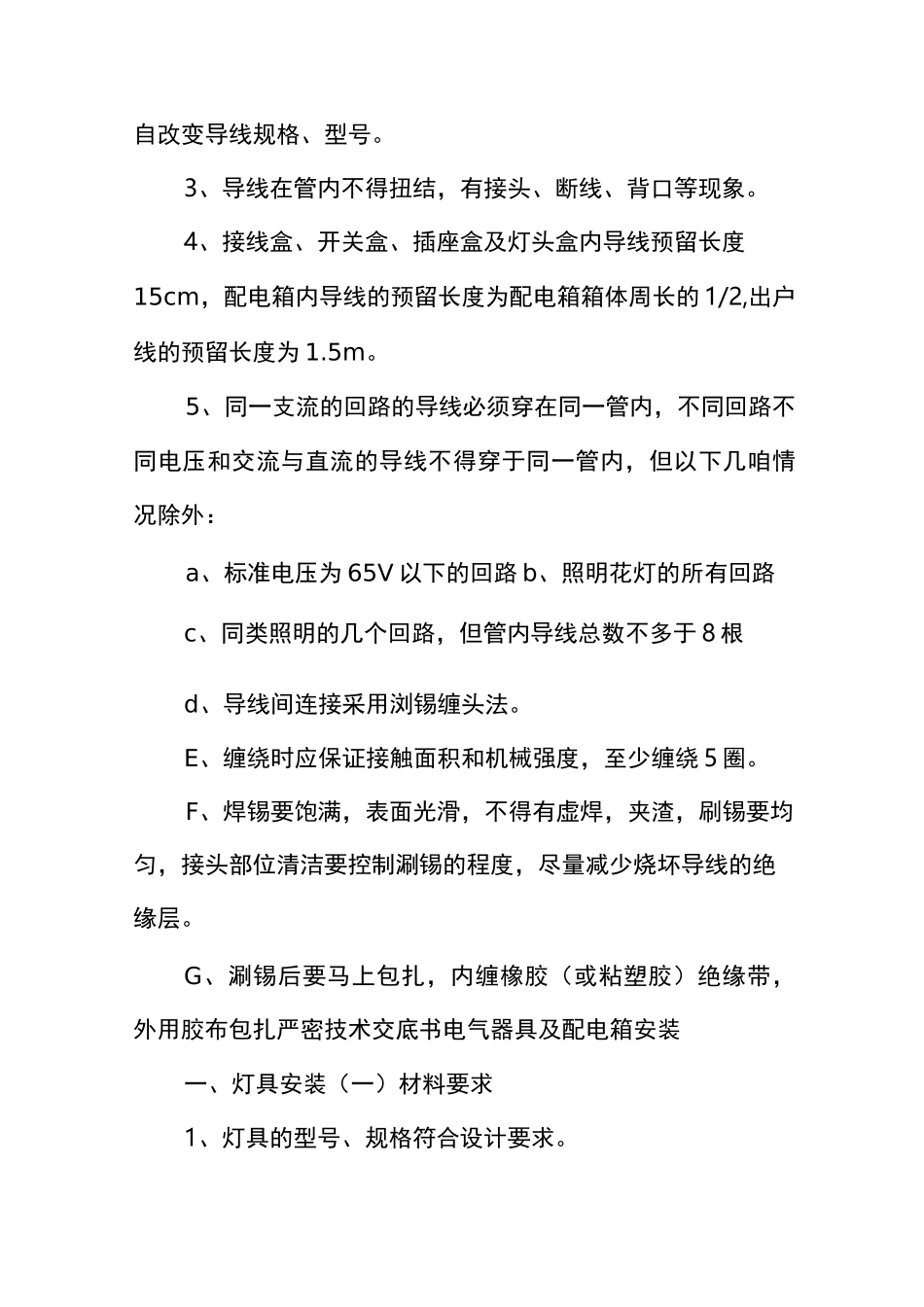

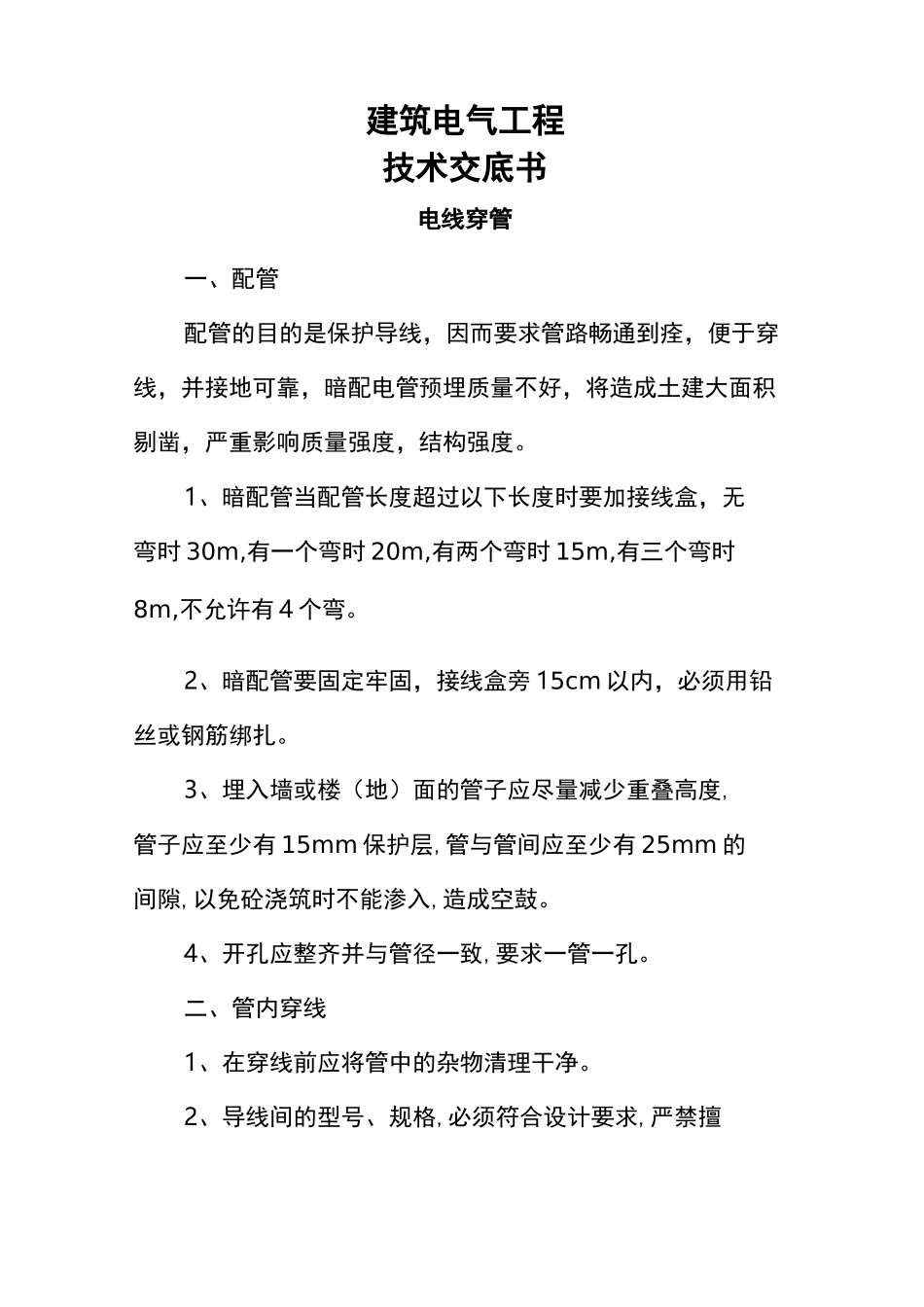

建筑电气工程技术交底书电线穿管一、配管配管的目的是保护导线，因而要求管路畅通到痊，便于穿线，并接地可靠，暗配电管预埋质量不好，将造成土建大面积剔凿，严重影响质量强度，结构强度。1、暗配管当配管长度超过以下长度时要加接线盒，无弯时30m,有一个弯时20m,有两个弯时15m,有三个弯时8m,不允许有4个弯。2、暗配管要固定牢固，接线盒旁15cm以内，必须用铅丝或钢筋绑扎。3、埋入墙或楼（地）面的管子应尽量减少重叠高度,管子应至少有15mm保护层,管与管间应至少有25mm的间隙,以免砼浇筑时不能渗入,造成空鼓。4、开孔应整齐并与管径一致,要求一管一孔。二、管内穿线1、在穿线前应将管中的杂物清理干净。2、导线间的型号、规格,必须符合设计要求,严禁擅自改变导线规格、型号。3、导线在管内不得扭结，有接头、断线、背口等现象。4、接线盒、开关盒、插座盒及灯头盒内导线预留长度15cm，配电箱内导线的预留长度为配电箱箱体周长的1/2,出户线的预留长度为1.5m。5、同一支流的回路的导线必须穿在同一管内，不同回路不同电压和交流与直流的导线不得穿于同一管内，但以下几咱情况除外：a、标准电压为65V以下的回路b、照明花灯的所有回路c、同类照明的几个回路，但管内导线总数不多于8根d、导线间连接采用浏锡缠头法。E、缠绕时应保证接触面积和机械强度，至少缠绕5圈。F、焊锡要饱满，表面光滑，不得有虚焊，夹渣，刷锡要均匀，接头部位清洁要控制涮锡的程度，尽量减少烧坏导线的绝缘层。G、涮锡后要马上包扎，内缠橡胶（或粘塑胶）绝缘带，外用胶布包扎严密技术交底书电气器具及配电箱安装一、灯具安装（一）材料要求1、灯具的型号、规格符合设计要求。2、灯具的配件及灯具要齐全，无机械损伤、变形，将层剥落和灯具破裂等缺陷。（二）灯具安装1、灯具安装牢固、端正、位置正确2、吊灯具重量超过3kg时，在顶板上预埋吊钩或出吊栓，灯具全部重量不使吊灯承受荷载。3、成排明装灯具，在预埋灯头盒时，先放线，根据灯型留出间距、位置。4、凡灯具距地面高度大于2.4m时，灯具接头裸露导线必须接地、接零，并应有专用接地螺栓，且有标识。5、吸顶灯一般直接将木台固定的楼板的预埋砖或预埋的螺栓固定，然后再把灯具固定在木台上。6、壁灯安装在墙上时，一般在砌墙时预埋木砖，禁止用木楔代替木砖，也可用塑料胀管法把壁灯固定在墙上。7、荧光灯安装时必须注意灯农牧民和镇流器，电容器要相互丕配，不能随便代替，特别是带有附加圈的镇流器，接线下不能按，否则要损坏灯管。二、开关、插座、面板安装1、开关、插座的位置按图施工，任何志气的窗、吊顶上方及管道背后，均应有控制灯具开关。2、开关、插座的安装高度应一致，高低差不大于2cm。3、开关的通断位置一致，操作灵活，接触可靠，开关插座面板应紧贴墙面四周，无缝隙，安装牢固表面调整光滑、整洁、无碎裂划伤。4、插座接线符合下列规定A、单相、两孔插座面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接，左孔与零线连接。B、单相三孔，三相四孔及三相五孔插座的接地或接零线接在上孔，插座的接地端码零线端子连接，同一场所的三相插座，接线的相序一致。C、接地或接零线在插座间不得串联连接。三、配电箱安装：1、箱内配电箱（盘）安装之前，面对箱件的预埋质量、线管的预埋质量进行检查，确认符合设计要求，再进行盘间安装。2、安装配电箱（盘）时先清除杂物，补齐护帽，检查盘面安装的各种部件是否齐全牢固。3、暗装配电箱体应砌入墙内，箱体表面应与墙面平齐，底边距地不小于1.4m,箱体周围不应有空鼓，进入配电箱的管子应排列整齐。4、箱内接线整齐,回路编号齐全,标识正确,导线连接紧密,不伤芯线不断股,垫圈下螺丝两侧压的导线截面相同,同一端子上导线连接不多于2根,垫圈零件齐全。5、箱（盘）内开关动作灵活可靠,带有漏电保护的回路，漏电保护装置动作电流不大于30ma,动作时间不大于0.15,箱（盘）应安装牢固,垂直度允许偏差1.5%,底边距地1.5m接外,还应将扁钢本身变成弧形（或直角）与钢管（或角钢）焊接。（5）扁钢接地线做T型焊接时,为了连接可靠,除应接触部位两侧进行焊接外,还应将扁钢本身变成弧形（或直角）与钢管（...
