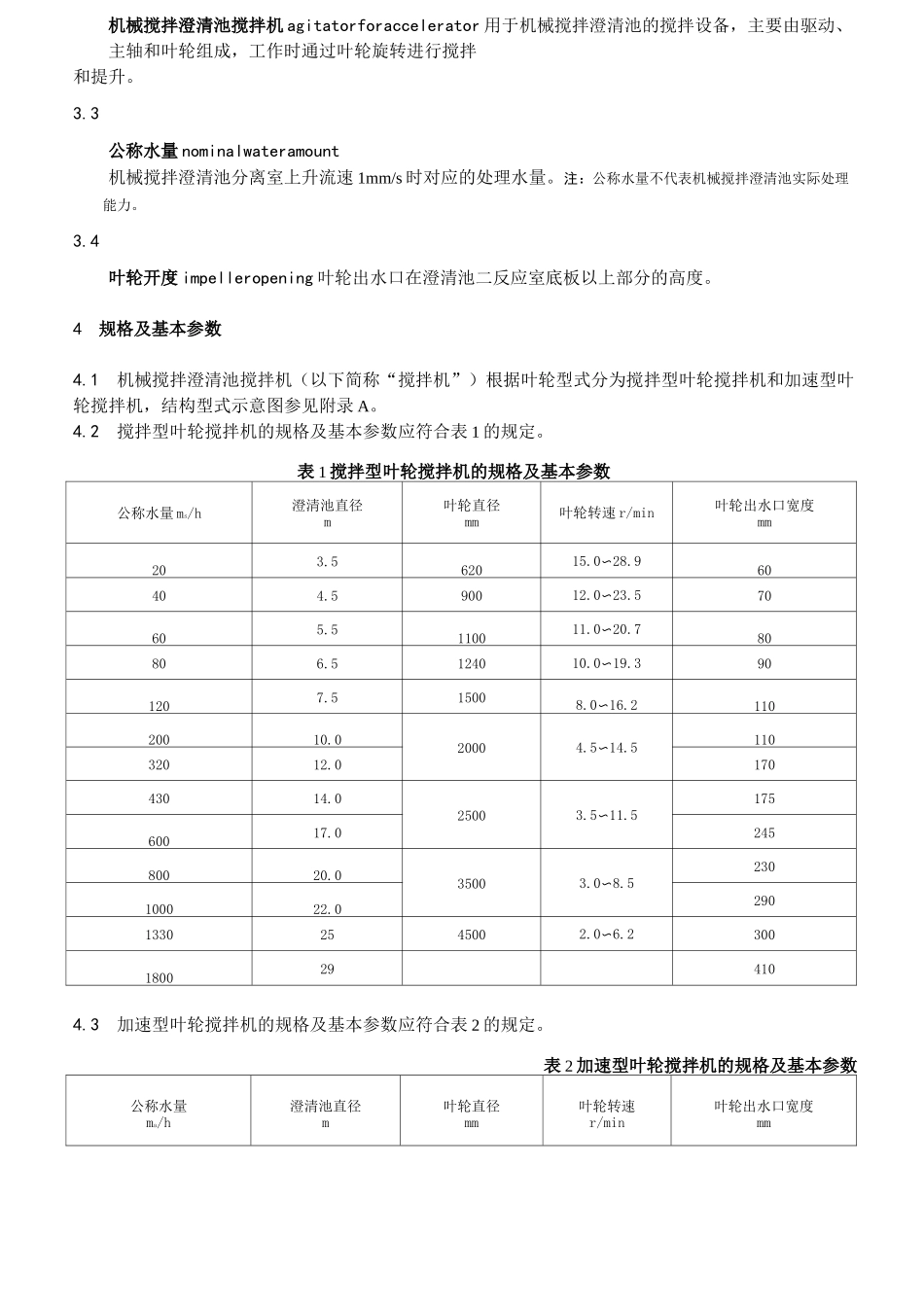

机械搅拌澄清池搅拌机1范围本标准规定了机械搅拌澄清池搅拌机的术语和定义、规格及基本参数、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于机械搅拌澄清池搅拌机的制造和验收。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T699优质碳素结构钢GB/T700碳素结构钢GB755旋转电机定额和性能GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口GB/T1176铸造铜及铜合金GB/T1220不锈钢棒GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定GB/T3280不锈钢冷轧钢板和钢带GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法GB/T3797电气控制设备GB4208外壳防护等级（IP代码）GB/T4237不锈钢热轧钢板和钢带GB/T4879—1999防锈包装GB/T4942.1旋转电机整体结构的防护等级（IP代码）一分级GB/T8923.1—2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级（ISO8501-1:2007,IDT）GB/T9439灰铸铁件GB/T10089—1988圆柱蜗杆、蜗轮精度GB/T13306标牌GB/T14975结构用不锈钢无缝钢管GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB50013—2006室外给水设计规范JB/T5000.12重型机械通用技术条件第12部分：涂装SJ20893不锈钢酸洗与钝化规范3术语和定义GB50013界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB50013中的某些术语和定义。3.1机械搅拌澄清池accelerator利用机械的提升和搅拌作用，促使泥渣循环，并使原水中杂质颗粒与已形成的泥渣接触絮凝和分离沉淀的构筑物。[GB50013—2006，定义2.0.61]3.2机械搅拌澄清池搅拌机agitatorforaccelerator用于机械搅拌澄清池的搅拌设备，主要由驱动、主轴和叶轮组成，工作时通过叶轮旋转进行搅拌和提升。3.3公称水量nominalwateramount机械搅拌澄清池分离室上升流速1mm/s时对应的处理水量。注：公称水量不代表机械搅拌澄清池实际处理能力。3.4叶轮开度impelleropening叶轮出水口在澄清池二反应室底板以上部分的高度。4规格及基本参数4.1机械搅拌澄清池搅拌机（以下简称“搅拌机”）根据叶轮型式分为搅拌型叶轮搅拌机和加速型叶轮搅拌机，结构型式示意图参见附录A。4.2搅拌型叶轮搅拌机的规格及基本参数应符合表1的规定。表1搅拌型叶轮搅拌机的规格及基本参数公称水量ms/h澄清池直径m叶轮直径mm叶轮转速r/min叶轮出水口宽度mm203.562015.0〜28.960404.590012.0〜23.570605.5110011.0〜20.780806.5124010.0〜19.3901207.515008.0〜16.211020010.020004.5〜14.511032012.017043014.025003.5〜11.517560017.024580020.035003.0〜8.5230100022.029013302545002.0〜6.23001800294104.3加速型叶轮搅拌机的规格及基本参数应符合表2的规定。表2加速型叶轮搅拌机的规格及基本参数公称水量澄清池直径叶轮直径叶轮转速叶轮出水口宽度ma/hmmmr/minmm2001014006〜25360320124204301418005〜23500600175208002023004〜1854010002256013302528004〜155801800296005材料5.1搅拌机各部件的材料，应符合表3的规定。表3搅拌机材料名称材料牌号标准主轴不锈钢06Cr19Ni10、20Cr13GB/T1220、GB/T14975碳素结构钢Q235GB/T700优质碳素结构钢20、45GB/T699叶轮、搅拌桨不锈钢06Cr19Ni10GB/T3280、GB/T4237碳素结构钢Q235GB/T700蜗杆优质碳素结构钢45GB/T699蜗轮轮缘铸造铜合金ZCuAl10Fe3GB/T1176减速器箱体、蜗轮轮毂、V带轮灰铸铁HT275、HT300GB/T9439表3搅拌机材料（续）名称材料牌号标准螺栓、螺母不锈钢06Cr19Ni10、022Cr17Ni12Mo2GB/T1220碳素结构钢Q235GB/T700优质碳素结构钢35、45GB/T6995.2对于特殊工况条件，搅拌机各部件材料可按实际工况需求选用。6要求6.1驱动装置6.1.1驱动装置可由电动机与蜗轮蜗杆减速器采用V型皮带传动组成，或由电动机与齿轮减速器采用直联传动组成。6.1.2驱动装置应具有调流功能。6.1.3电动机应符合GB755...
