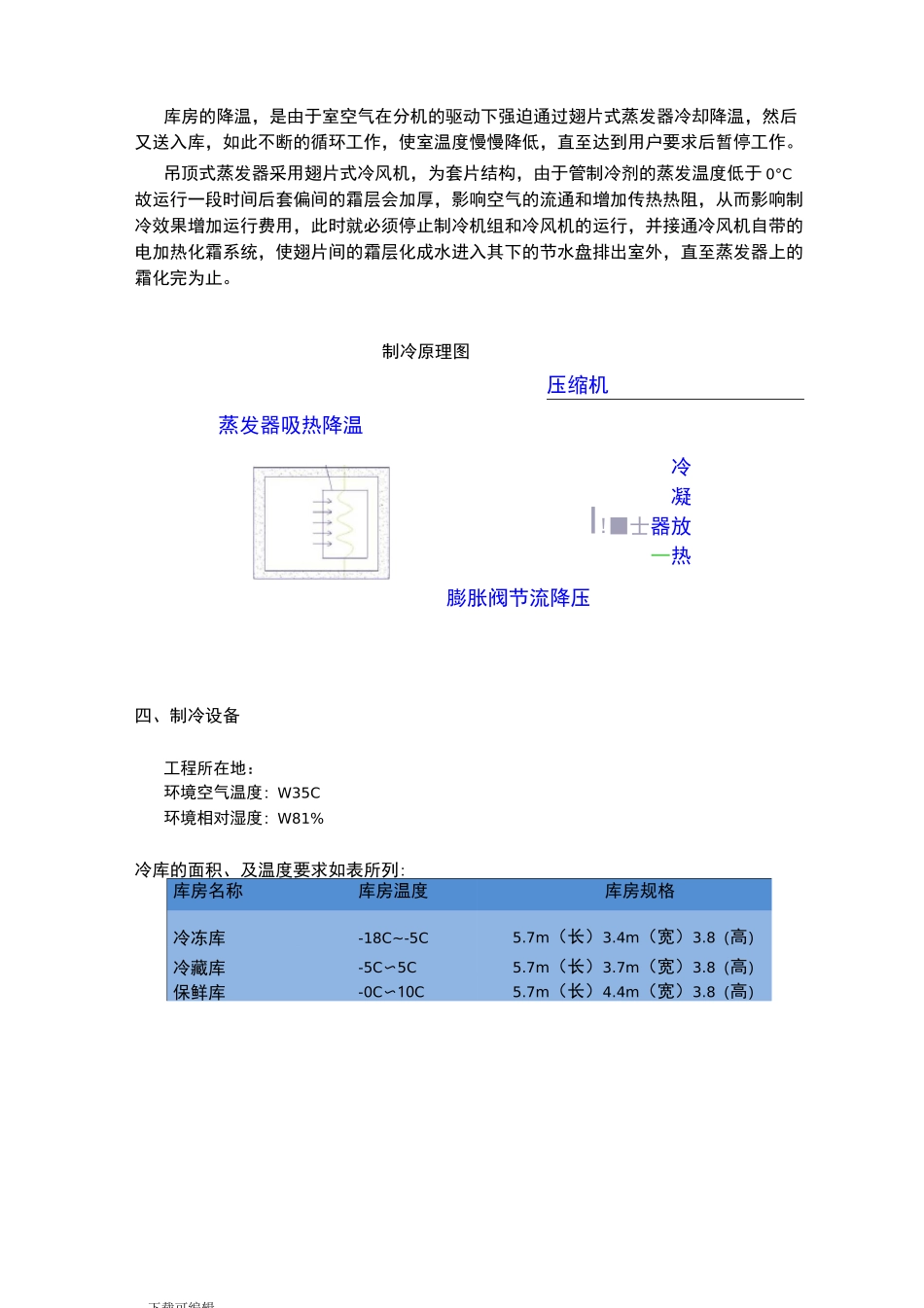

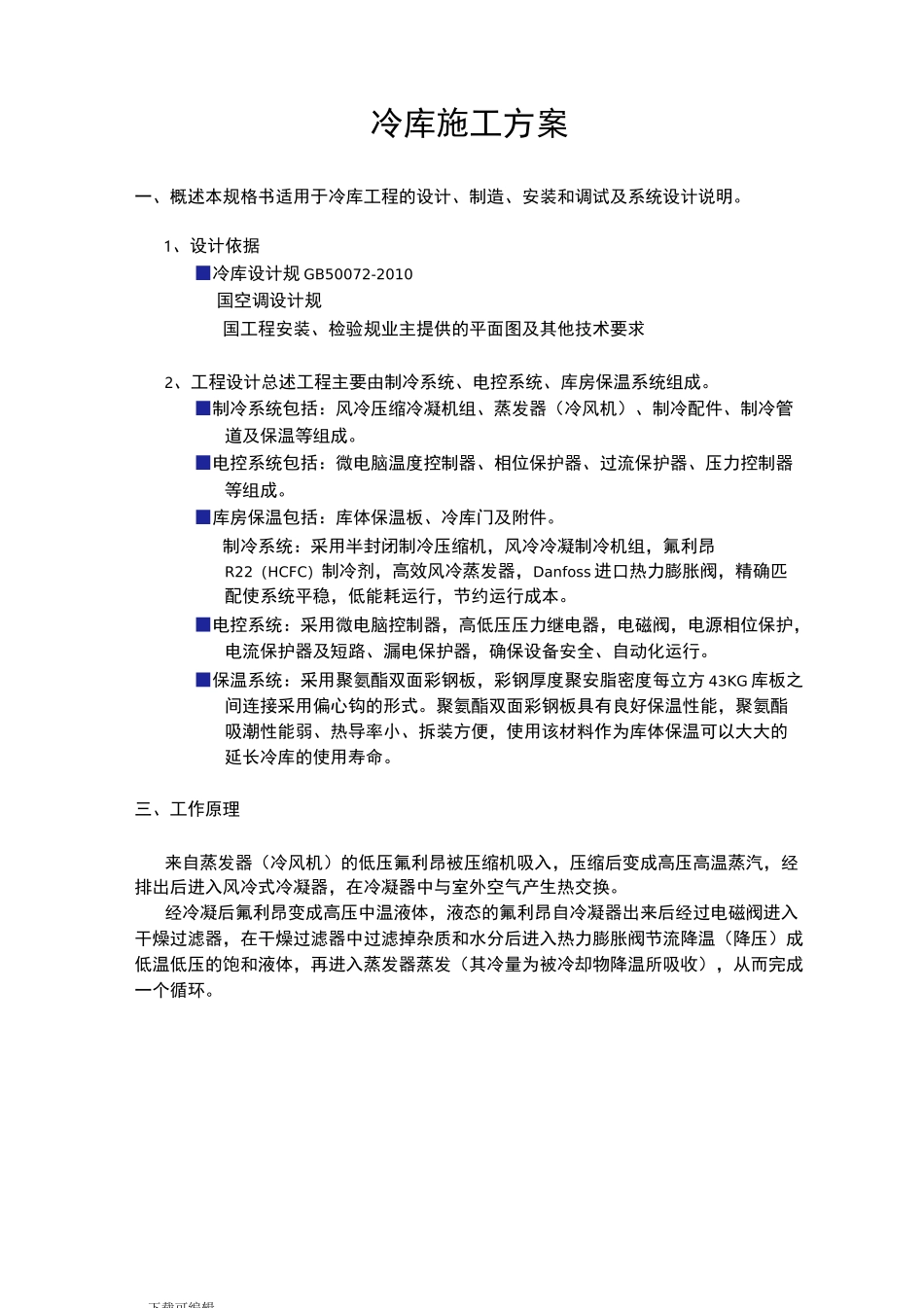

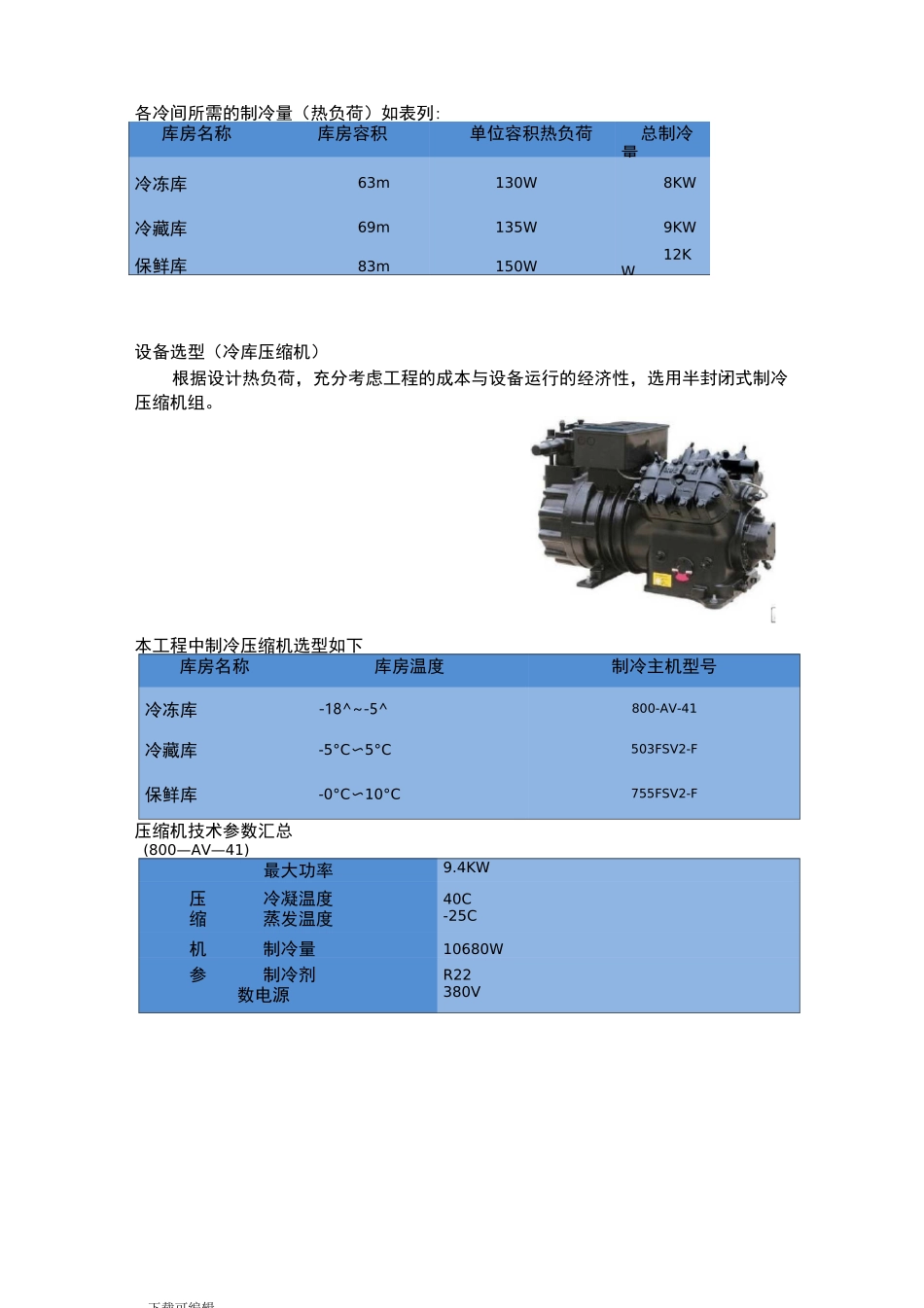

.下载可编辑.冷库施工方案一、概述本规格书适用于冷库工程的设计、制造、安装和调试及系统设计说明。1、设计依据■冷库设计规GB50072-2010国空调设计规国工程安装、检验规业主提供的平面图及其他技术要求2、工程设计总述工程主要由制冷系统、电控系统、库房保温系统组成。■制冷系统包括：风冷压缩冷凝机组、蒸发器（冷风机）、制冷配件、制冷管道及保温等组成。■电控系统包括：微电脑温度控制器、相位保护器、过流保护器、压力控制器等组成。■库房保温包括：库体保温板、冷库门及附件。制冷系统：采用半封闭制冷压缩机，风冷冷凝制冷机组，氟利昂R22（HCFC）制冷剂，高效风冷蒸发器，Danfoss进口热力膨胀阀，精确匹配使系统平稳，低能耗运行，节约运行成本。■电控系统：采用微电脑控制器，高低压压力继电器，电磁阀，电源相位保护，电流保护器及短路、漏电保护器，确保设备安全、自动化运行。■保温系统：采用聚氨酯双面彩钢板，彩钢厚度聚安脂密度每立方43KG库板之间连接采用偏心钩的形式。聚氨酯双面彩钢板具有良好保温性能，聚氨酯吸潮性能弱、热导率小、拆装方便，使用该材料作为库体保温可以大大的延长冷库的使用寿命。三、工作原理来自蒸发器（冷风机）的低压氟利昂被压缩机吸入，压缩后变成高压高温蒸汽，经排出后进入风冷式冷凝器，在冷凝器中与室外空气产生热交换。经冷凝后氟利昂变成高压中温液体，液态的氟利昂自冷凝器出来后经过电磁阀进入干燥过滤器，在干燥过滤器中过滤掉杂质和水分后进入热力膨胀阀节流降温（降压）成低温低压的饱和液体，再进入蒸发器蒸发（其冷量为被冷却物降温所吸收），从而完成一个循环。.下载可编辑.库房的降温，是由于室空气在分机的驱动下强迫通过翅片式蒸发器冷却降温，然后又送入库，如此不断的循环工作，使室温度慢慢降低，直至达到用户要求后暂停工作。吊顶式蒸发器采用翅片式冷风机，为套片结构，由于管制冷剂的蒸发温度低于0°C故运行一段时间后套偏间的霜层会加厚，影响空气的流通和增加传热热阻，从而影响制冷效果增加运行费用，此时就必须停止制冷机组和冷风机的运行，并接通冷风机自带的电加热化霜系统，使翅片间的霜层化成水进入其下的节水盘排出室外，直至蒸发器上的霜化完为止。制冷原理图压缩机蒸发器吸热降温冷凝I!■士器放一热膨胀阀节流降压四、制冷设备工程所在地：环境空气温度：W35C环境相对湿度：W81%冷库的面积、及温度要求如表所列:库房名称库房温度库房规格冷冻库-18C~-5C5.7m（长）3.4m（宽）3.8（高）冷藏库-5C〜5C5.7m（长）3.7m（宽）3.8（高）保鲜库-0C〜10C5.7m（长）4.4m（宽）3.8（高）.下载可编辑.各冷间所需的制冷量（热负荷）如表列:库房名称库房容积单位容积热负荷总制冷量冷冻库63m130W8KW冷藏库69m135W9KW保鲜库83m150W12KW设备选型（冷库压缩机）根据设计热负荷，充分考虑工程的成本与设备运行的经济性，选用半封闭式制冷压缩机组。本工程中制冷压缩机选型如下库房名称库房温度制冷主机型号冷冻库-18^~-5^800-AV-41冷藏库-5°C〜5°C503FSV2-F保鲜库-0°C〜10°C755FSV2-F压缩机技术参数汇总(800—AV—41)最大功率9.4KW压冷凝温度40C缩蒸发温度-25C机制冷量10680W参制冷剂R22数电源380V.下载可编辑.库房名称库房温度冷冻库-18C~-5C蒸发器型号DD-11.5/60DD-8/40DL-17/80压缩机：503FSV2-F：最大功率5.2KW压冷凝温度40°C缩蒸发温度-10°C机制冷量9800W参制冷剂R22数电源380V压缩机：755FSV2-F：最大功率7.8KW压冷凝温度40C缩蒸发温度-10C机制冷量14000W参制冷剂R22数电源380V蒸发器（冷风机）根据制冷量及制冷工艺要求本工程选用直接蒸发式蒸发器（简称冷风机），它具有结构紧凑，重量轻，换热效率高，换热速度快，不占冷库容积，温度均匀，可是实现自动化霜使冷库实现自动化控制，是现代化冷库建造中首选蒸发器。备注说明：A:冷风机外壳采用铝合金或喷涂处理，方便简洁，高度防腐，外形美观。B：采用低温专用电机，品质出众，确保在低温高湿下正常运行。C：产品在出厂前全部经过冲氮保压，保证产品质量。本工程项目中蒸发器（冷风机）选型如下:.下载可编辑.蒸发器（冷风机）技术参数：型号片距...
