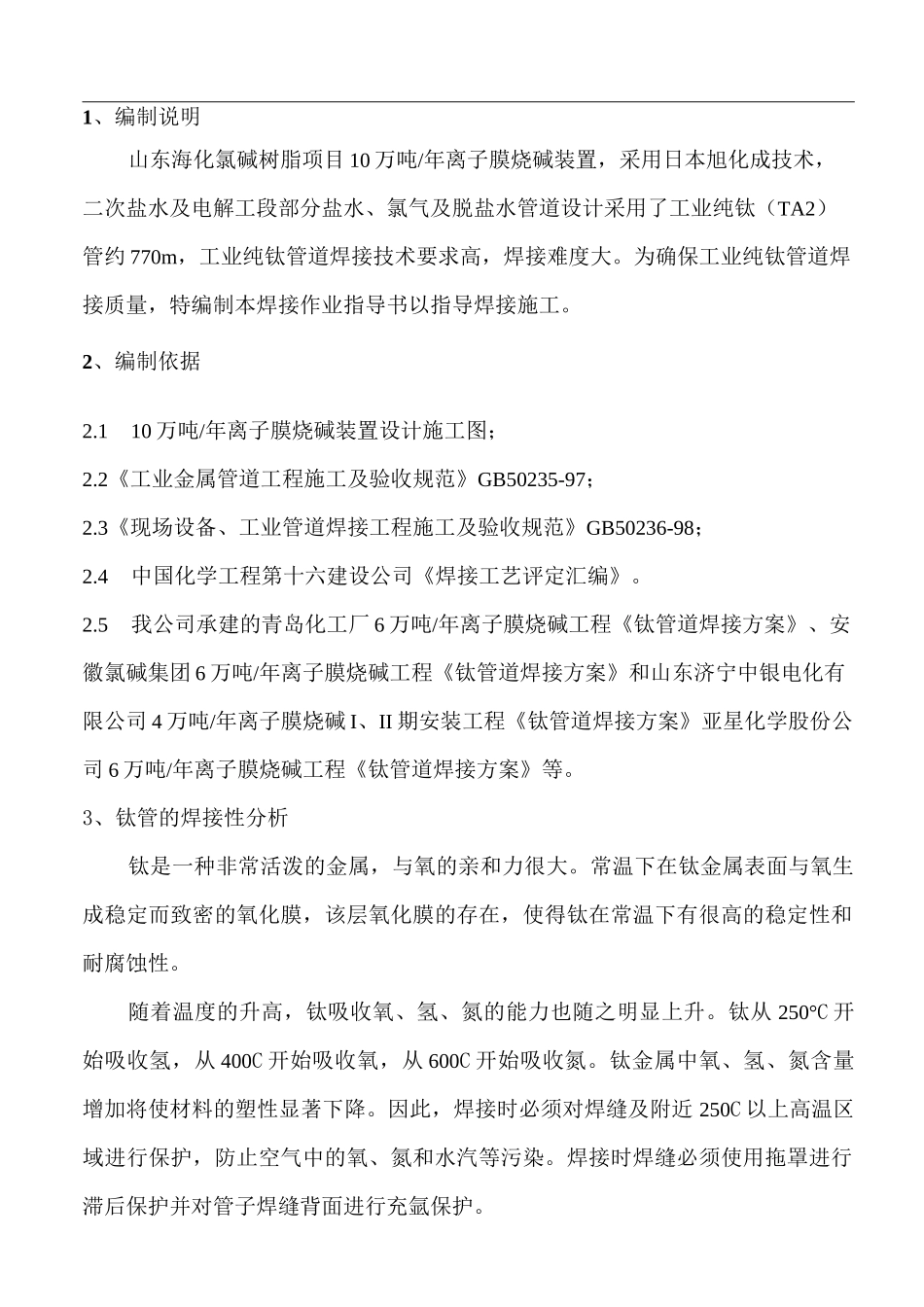

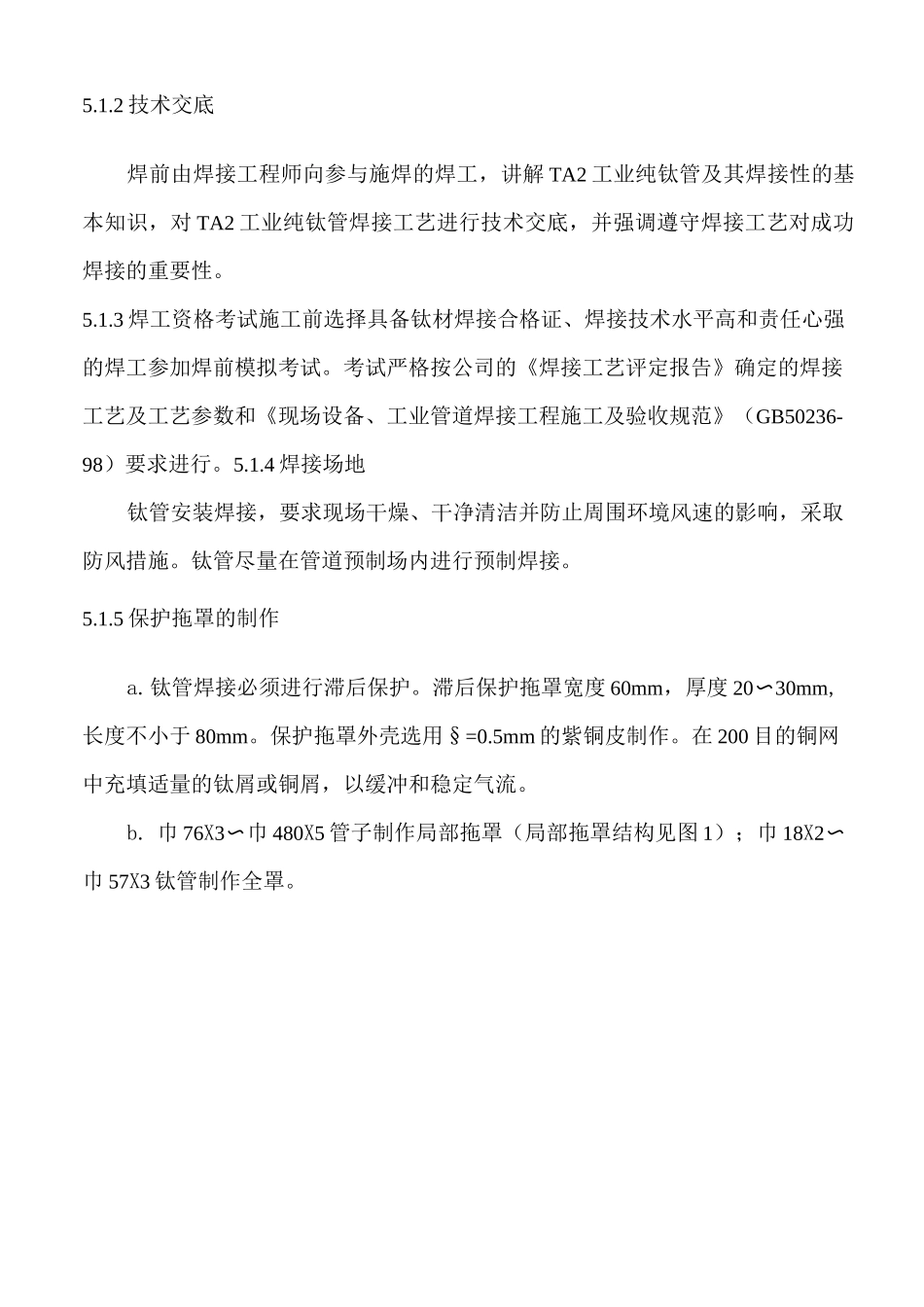

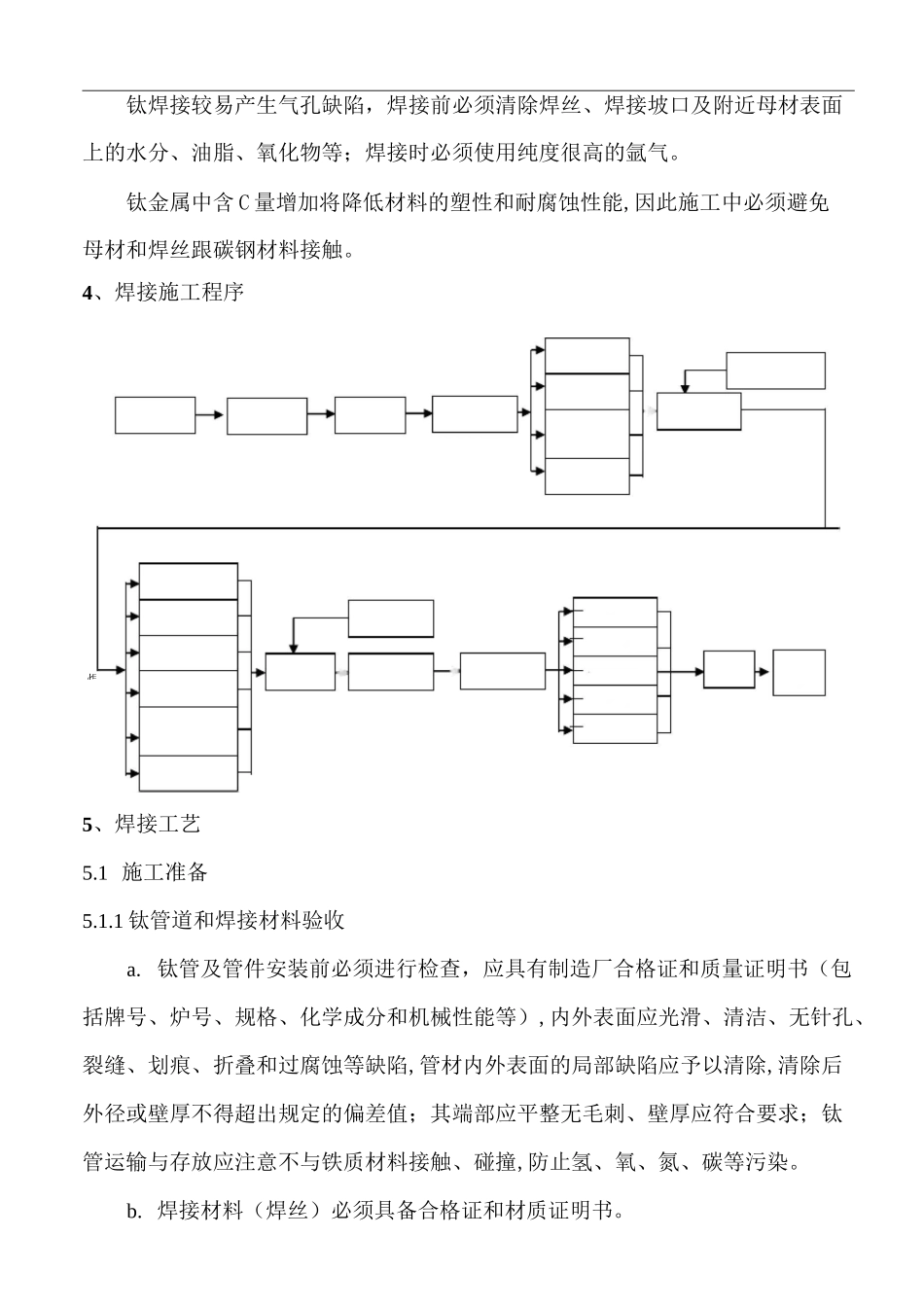

1、编制说明山东海化氯碱树脂项目10万吨/年离子膜烧碱装置，采用日本旭化成技术，二次盐水及电解工段部分盐水、氯气及脱盐水管道设计采用了工业纯钛（TA2）管约770m，工业纯钛管道焊接技术要求高，焊接难度大。为确保工业纯钛管道焊接质量，特编制本焊接作业指导书以指导焊接施工。2、编制依据2.110万吨/年离子膜烧碱装置设计施工图；2.2《工业金属管道工程施工及验收规范》GB50235-97；2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；2.4中国化学工程第十六建设公司《焊接工艺评定汇编》。2.5我公司承建的青岛化工厂6万吨/年离子膜烧碱工程《钛管道焊接方案》、安徽氯碱集团6万吨/年离子膜烧碱工程《钛管道焊接方案》和山东济宁中银电化有限公司4万吨/年离子膜烧碱I、II期安装工程《钛管道焊接方案》亚星化学股份公司6万吨/年离子膜烧碱工程《钛管道焊接方案》等。3、钛管的焊接性分析钛是一种非常活泼的金属，与氧的亲和力很大。常温下在钛金属表面与氧生成稳定而致密的氧化膜，该层氧化膜的存在，使得钛在常温下有很高的稳定性和耐腐蚀性。随着温度的升高，钛吸收氧、氢、氮的能力也随之明显上升。钛从250°C开始吸收氢，从400C开始吸收氧，从600C开始吸收氮。钛金属中氧、氢、氮含量增加将使材料的塑性显著下降。因此，焊接时必须对焊缝及附近250C以上高温区域进行保护，防止空气中的氧、氮和水汽等污染。焊接时焊缝必须使用拖罩进行滞后保护并对管子焊缝背面进行充氩保护。脱脂安管道控制氩气提前送调好电调好电控制焊接时间衰变电去氧化控制清洗后时清洁加强高度表面颜色保护宽度焊缝宽防雨风措焊接*焊接检验延时送*焊前准备焊前处*外观检查材料验下料切坡钛焊接较易产生气孔缺陷，焊接前必须清除焊丝、焊接坡口及附近母材表面上的水分、油脂、氧化物等；焊接时必须使用纯度很高的氩气。钛金属中含C量增加将降低材料的塑性和耐腐蚀性能,因此施工中必须避免母材和焊丝跟碳钢材料接触。4、焊接施工程序5、焊接工艺5.1施工准备5.1.1钛管道和焊接材料验收a.钛管及管件安装前必须进行检查，应具有制造厂合格证和质量证明书（包括牌号、炉号、规格、化学成分和机械性能等）,内外表面应光滑、清洁、无针孔、裂缝、划痕、折叠和过腐蚀等缺陷,管材内外表面的局部缺陷应予以清除,清除后外径或壁厚不得超出规定的偏差值；其端部应平整无毛刺、壁厚应符合要求；钛管运输与存放应注意不与铁质材料接触、碰撞,防止氢、氧、氮、碳等污染。b.焊接材料（焊丝）必须具备合格证和材质证明书。5.1.2技术交底焊前由焊接工程师向参与施焊的焊工，讲解TA2工业纯钛管及其焊接性的基本知识，对TA2工业纯钛管焊接工艺进行技术交底，并强调遵守焊接工艺对成功焊接的重要性。5.1.3焊工资格考试施工前选择具备钛材焊接合格证、焊接技术水平高和责任心强的焊工参加焊前模拟考试。考试严格按公司的《焊接工艺评定报告》确定的焊接工艺及工艺参数和《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）要求进行。5.1.4焊接场地钛管安装焊接，要求现场干燥、干净清洁并防止周围环境风速的影响，采取防风措施。钛管尽量在管道预制场内进行预制焊接。5.1.5保护拖罩的制作a.钛管焊接必须进行滞后保护。滞后保护拖罩宽度60mm，厚度20〜30mm,长度不小于80mm。保护拖罩外壳选用§=0.5mm的紫铜皮制作。在200目的铜网中充填适量的钛屑或铜屑，以缓冲和稳定气流。b.巾76X3〜巾480X5管子制作局部拖罩（局部拖罩结构见图1）；巾18X2〜巾57X3钛管制作全罩。局部保护拖罩示意1、焊枪喷嘴4、保护罩5.2坡口加工所有钛管均采用管子坡口机进行切割和坡口加工。坡口型式和尺寸要求见图2所示。5.3.1钛管组对前先用刮刀将加工后的坡口及附近管子表面进行刮削，然后进行酸洗处理。酸洗液配方如下：HF10%、HNO330%、其余为水。5.3.2酸洗时将管接头在酸洗液中浸洗1分钟左右，然后用流动的清水将酸洗部位冲洗干净。所用焊丝也按上述方法进行酸洗和清洗。5.3.3施焊前管接头和焊丝还应用丙酮或酒精仔细擦洗。2、5、氩气导管（巾8）3、铜网（200目，内填钛屑或铜屑）5.3.4清理后的管接头和焊丝如超过4小时未进行焊接...
