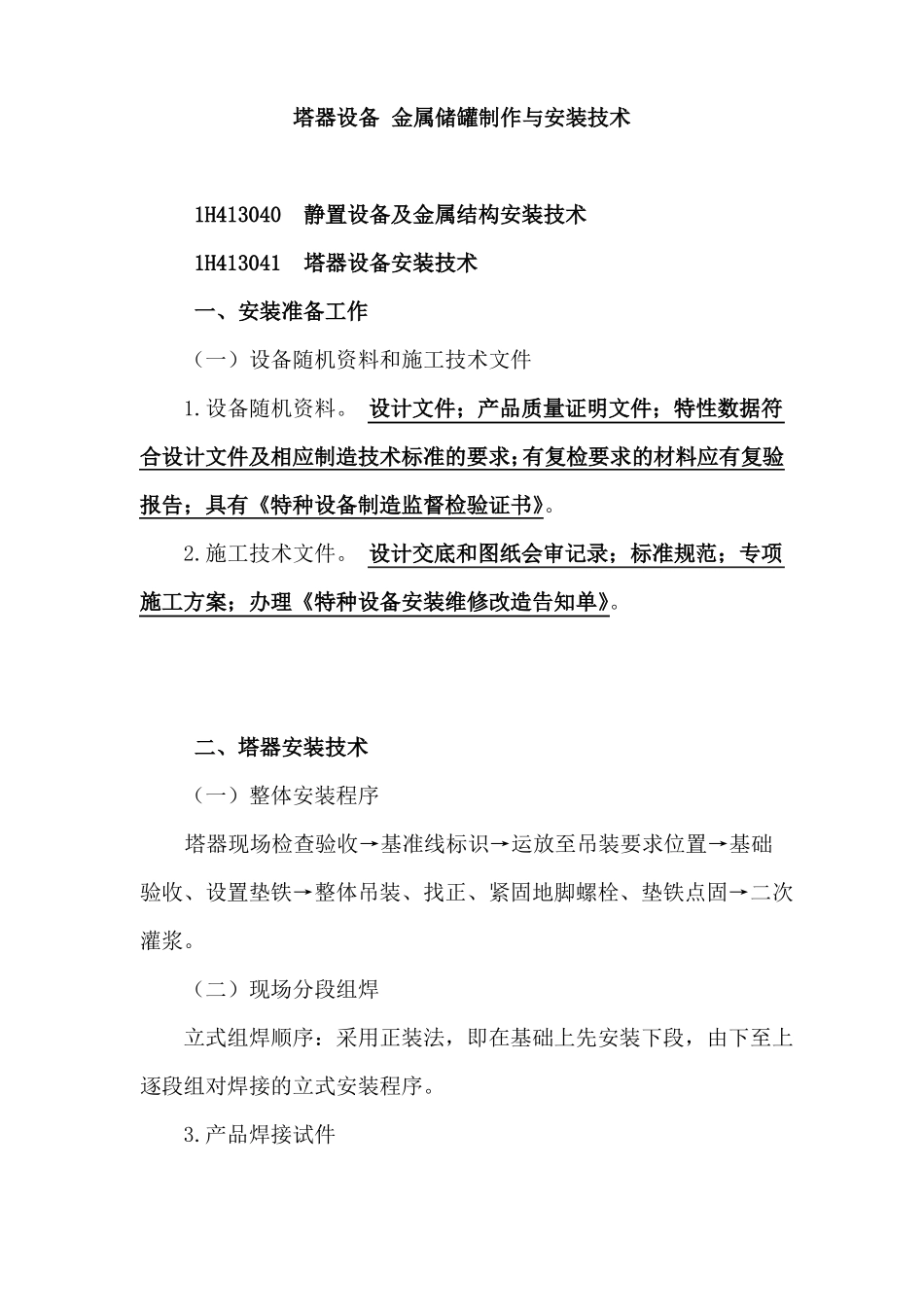

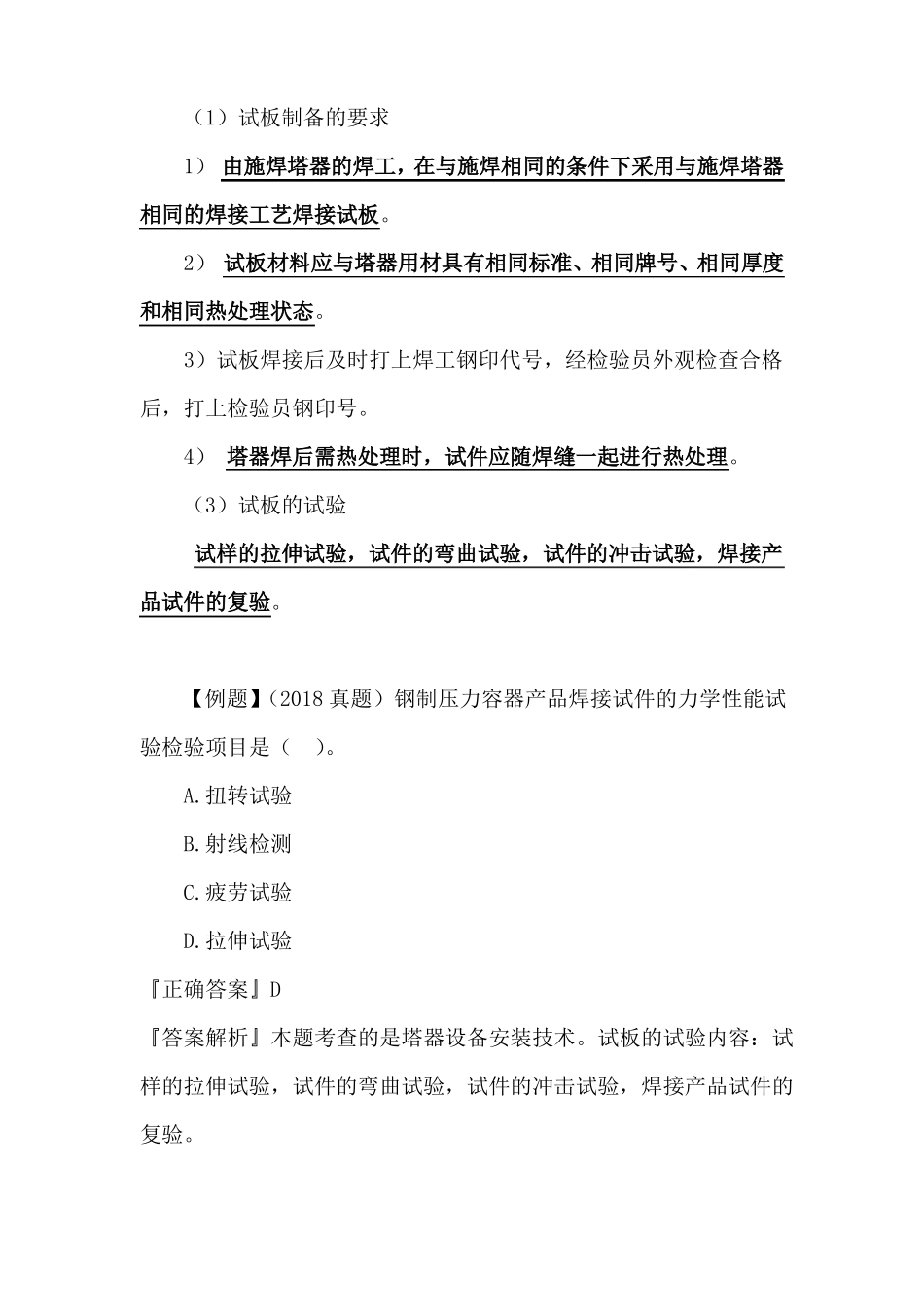

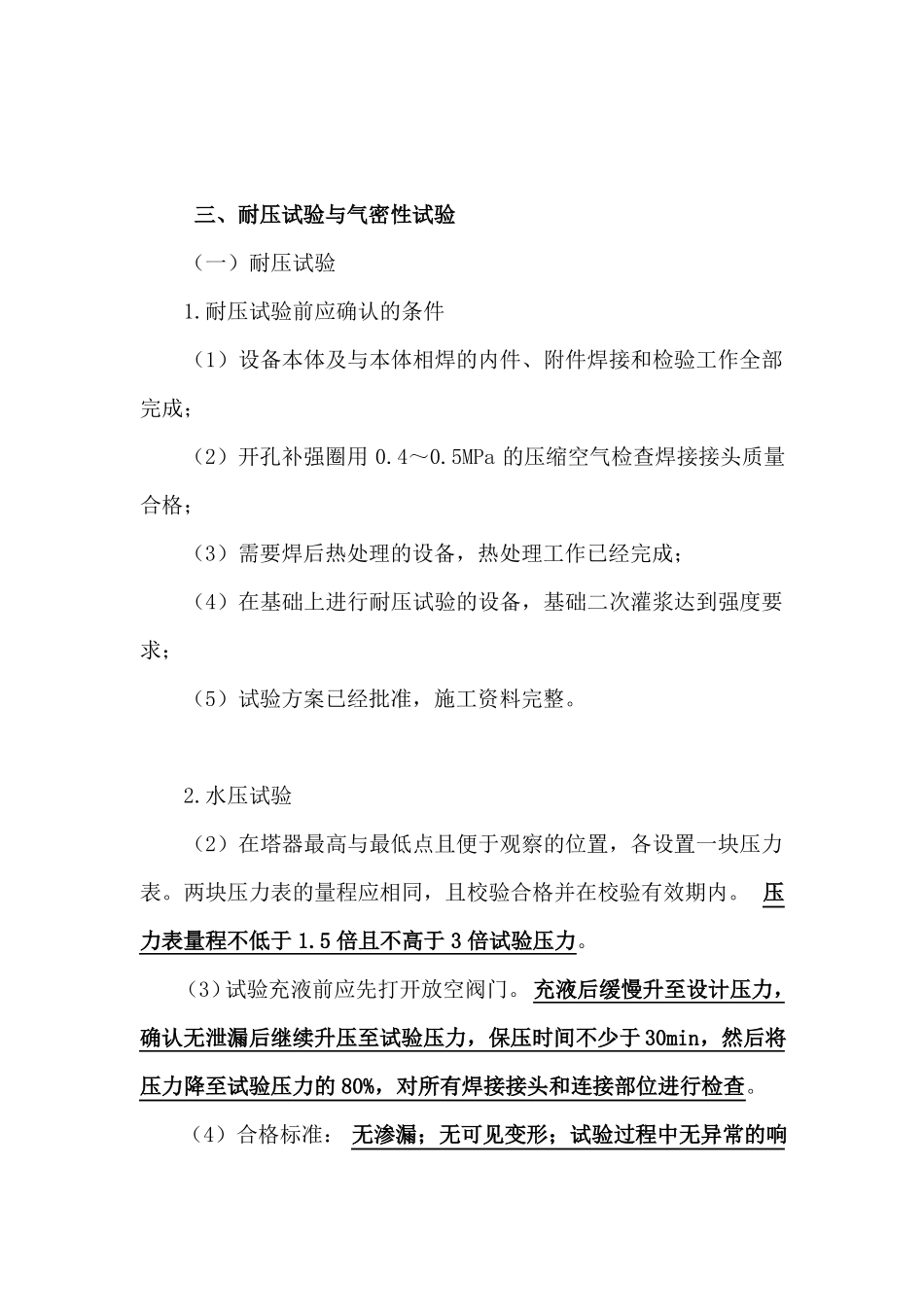

塔器设备金属储罐制作与安装技术1H413040静置设备及金属结构安装技术1H413041塔器设备安装技术一、安装准备工作（一）设备随机资料和施工技术文件1.设备随机资料。设计文件；产品质量证明文件；特性数据符合设计文件及相应制造技术标准的要求；有复检要求的材料应有复验报告；具有《特种设备制造监督检验证书》。2.施工技术文件。设计交底和图纸会审记录；标准规范；专项施工方案；办理《特种设备安装维修改造告知单》。二、塔器安装技术（一）整体安装程序塔器现场检查验收→基准线标识→运放至吊装要求位置→基础验收、设置垫铁→整体吊装、找正、紧固地脚螺栓、垫铁点固→二次灌浆。（二）现场分段组焊立式组焊顺序：采用正装法，即在基础上先安装下段，由下至上逐段组对焊接的立式安装程序。3.产品焊接试件（1）试板制备的要求1）由施焊塔器的焊工，在与施焊相同的条件下采用与施焊塔器相同的焊接工艺焊接试板。2）试板材料应与塔器用材具有相同标准、相同牌号、相同厚度和相同热处理状态。3）试板焊接后及时打上焊工钢印代号，经检验员外观检查合格后，打上检验员钢印号。4）塔器焊后需热处理时，试件应随焊缝一起进行热处理。（3）试板的试验试样的拉伸试验，试件的弯曲试验，试件的冲击试验，焊接产品试件的复验。【例题】（2018真题）钢制压力容器产品焊接试件的力学性能试验检验项目是（）。A.扭转试验B.射线检测C.疲劳试验D.拉伸试验『正确答案』D『答案解析』本题考查的是塔器设备安装技术。试板的试验内容：试样的拉伸试验，试件的弯曲试验，试件的冲击试验，焊接产品试件的复验。三、耐压试验与气密性试验（一）耐压试验1.耐压试验前应确认的条件（1）设备本体及与本体相焊的内件、附件焊接和检验工作全部完成；（2）开孔补强圈用0.4～0.5MPa的压缩空气检查焊接接头质量合格；（3）需要焊后热处理的设备，热处理工作已经完成；（4）在基础上进行耐压试验的设备，基础二次灌浆达到强度要求；（5）试验方案已经批准，施工资料完整。2.水压试验（2）在塔器最高与最低点且便于观察的位置，各设置一块压力表。两块压力表的量程应相同，且校验合格并在校验有效期内。压力表量程不低于1.5倍且不高于3倍试验压力。（3）试验充液前应先打开放空阀门。充液后缓慢升至设计压力，确认无泄漏后继续升压至试验压力，保压时间不少于30min，然后将压力降至试验压力的80%，对所有焊接接头和连接部位进行检查。（4）合格标准：无渗漏；无可见变形；试验过程中无异常的响声。对标准抗拉强度下限值大于或等于540MPa的钢制塔器，放水后进行表面无损检测抽查未发现裂纹。1H413042金属储罐制作与安装技术一、金属储罐（二）金属储罐安装方法1.金属储罐正装法（1）外搭脚手架正装法1）脚手架随罐壁板升高而逐层搭设；3）采用在壁板内侧挂设移动小车进行内侧施工；4）采用吊车吊装壁板。适合于大型和特大型储罐，便于自动焊作业。（2）内挂脚手架正装法1）每组对一圈壁板，就在壁板内侧沿圆周挂上一圈三脚架，在三脚架上铺设跳板；4）一台储罐施工宜用2层至3层脚手架，1个或2个楼梯间，脚手架从下至上交替使用；5）在罐壁外侧挂设移动小车进行罐壁外侧施工；6）采用吊车吊装壁板。2.金属储罐倒装法（1）倒装法：包括：中心柱组装法、边柱倒装法（有液压顶升、葫芦提升等）、充气顶升法和水浮顶升法等。（2）边柱倒装法：利用均布在罐壁内侧带有提（顶）升机构的边柱提升与罐壁板下部临时胀紧固定的胀圈，使上节壁板随胀圈一起上升到预定高度，组焊第二圈罐壁板。然后松开胀圈，降至第二圈罐壁板下部胀紧、固定后再次起升。如此往复，直至组焊完。边柱倒装法有边柱液压提升倒装法与边柱葫芦提升倒装法。【例题】（2014真题）关于大型金属储罐内挂脚手架正装法施工的要求，正确的是（）。A.一台储罐施工宜用2至3层脚手架B.在储罐壁板内侧挂设移动脚手架C.脚手架随罐壁板升高逐层搭设D.储罐的脚手架从上到下交替使用『正确答案』A『答案解析』本题考查的是金属储罐。一台储罐施工宜用2层至3层脚手架，1个或2个楼梯间，脚手架从下至上交替使用；在罐壁外侧挂设移动小车进行罐壁外侧施工。（三）金属...
