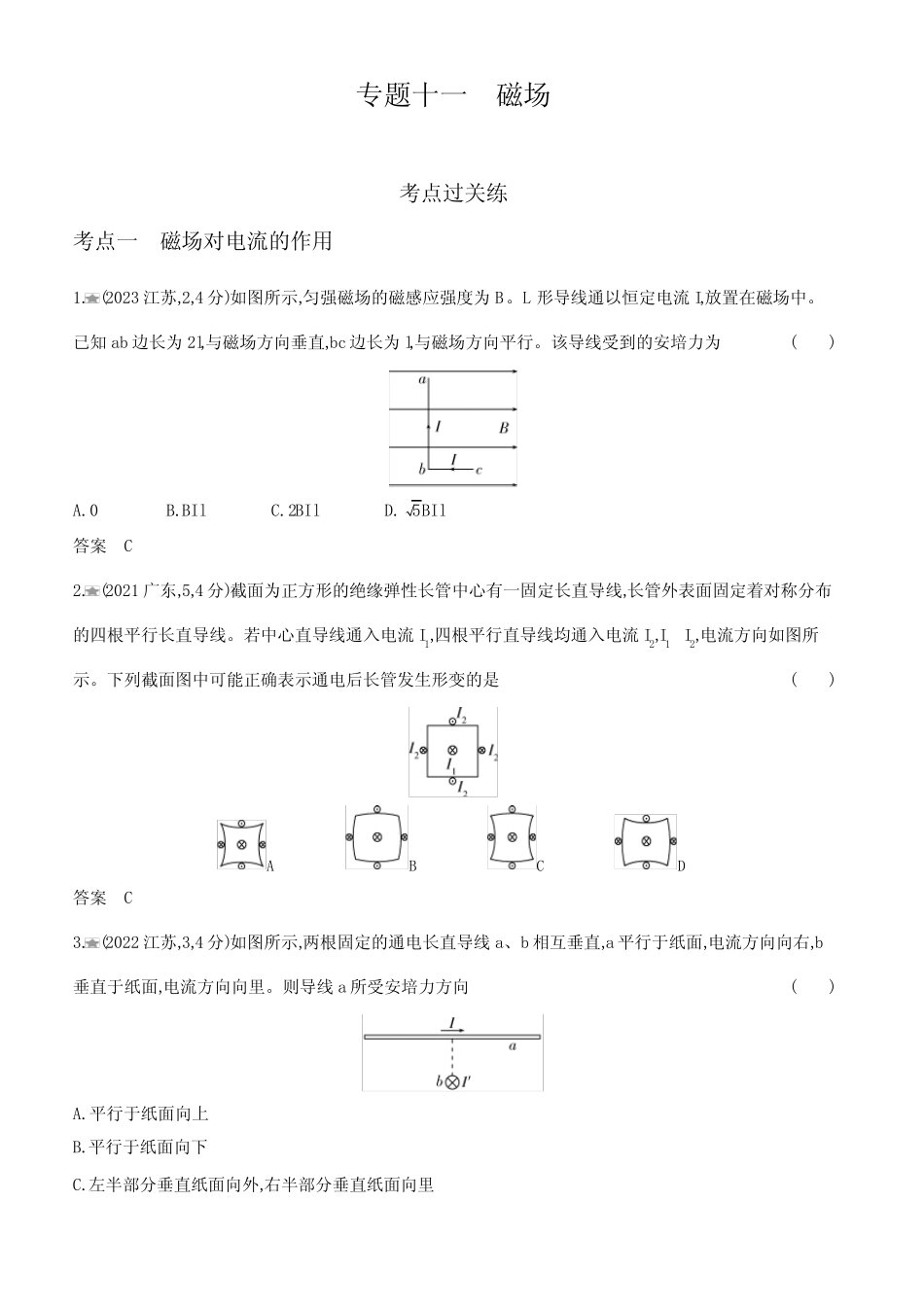

专题十一磁场考点过关练考点一磁场对电流的作用1.(2023江苏,2,4分)如图所示,匀强磁场的磁感应强度为B。L形导线通以恒定电流I,放置在磁场中。已知ab边长为2l,与磁场方向垂直,bc边长为l,与磁场方向平行。该导线受到的安培力为()A.0B.BIlC.2BIlD.√5BIl答案C2.(2021广东,5,4分)截面为正方形的绝缘弹性长管中心有一固定长直导线,长管外表面固定着对称分布的四根平行长直导线。若中心直导线通入电流I1,四根平行直导线均通入电流I2,I1≫I2,电流方向如图所示。下列截面图中可能正确表示通电后长管发生形变的是()ABCD答案C3.(2022江苏,3,4分)如图所示,两根固定的通电长直导线a、b相互垂直,a平行于纸面,电流方向向右,b垂直于纸面,电流方向向里。则导线a所受安培力方向()A.平行于纸面向上B.平行于纸面向下C.左半部分垂直纸面向外,右半部分垂直纸面向里D.左半部分垂直纸面向里,右半部分垂直纸面向外答案C4.(2021福建,6,4分)(多选)如图,四条相互平行的细长直导线垂直坐标系xOy平面,导线与坐标平面的交点为a、b、c、d四点。已知a、b、c、d为正方形的四个顶点,正方形中心位于坐标原点O,e为cd的中点且在y轴上;四条导线中的电流大小相等,其中过a点的导线的电流方向垂直坐标平面向里,其余导线电流方向垂直坐标平面向外。则()A.O点的磁感应强度为0B.O点的磁感应强度方向由O指向cC.e点的磁感应强度方向沿y轴正方向D.e点的磁感应强度方向沿y轴负方向答案BD5.(2022湖南,3,4分)如图(a),直导线MN被两等长且平行的绝缘轻绳悬挂于水平轴OO'上,其所在区域存在方向垂直指向OO'的磁场,与OO'距离相等位置的磁感应强度大小相等且不随时间变化,其截面图如图(b)所示。导线通以电流I,静止后,悬绳偏离竖直方向的夹角为θ。下列说法正确的是()A.当导线静止在图(a)右侧位置时,导线中电流方向由N指向MB.电流I增大,静止后,导线对悬绳的拉力不变C.tanθ与电流I成正比D.sinθ与电流I成正比答案D考点二磁场对运动电荷的作用6.(2022北京,7,3分)正电子是电子的反粒子,与电子质量相同、带等量正电荷。在云室中有垂直于纸面的匀强磁场,从P点发出两个电子和一个正电子,三个粒子运动轨迹如图中1、2、3所示。下列说法正确的是()A.磁场方向垂直于纸面向里B.轨迹1对应的粒子运动速度越来越大C.轨迹2对应的粒子初速度比轨迹3的大D.轨迹3对应的粒子是正电子答案A7.(2021全国乙,16,6分)如图,圆形区域内有垂直纸面向里的匀强磁场,质量为m、电荷量为q(q>0)的带电粒子从圆周上的M点沿直径MON方向射入磁场。若粒子射入磁场时的速度大小为v1,离开磁场时速度方向偏转90°;若射入磁场时的速度大小为v2,离开磁场时速度方向偏转60°。不计重力。则ᵆ1ᵆ2为()A.12B.√33C.√32D.√3答案B8.(2020课标Ⅲ,18,6分)真空中有一匀强磁场,磁场边界为两个半径分别为a和3a的同轴圆柱面,磁场的方向与圆柱轴线平行,其横截面如图所示。一速率为v的电子从圆心沿半径方向进入磁场。已知电子质量为m,电荷量为e,忽略重力。为使该电子的运动被限制在图中实线圆围成的区域内,磁场的磁感应强度最小为()A.3ᵅᵆ2ᵄᵅB.ᵅᵆᵄᵅC.3ᵅᵆ4ᵄᵅD.3ᵅᵆ5ᵄᵅ
