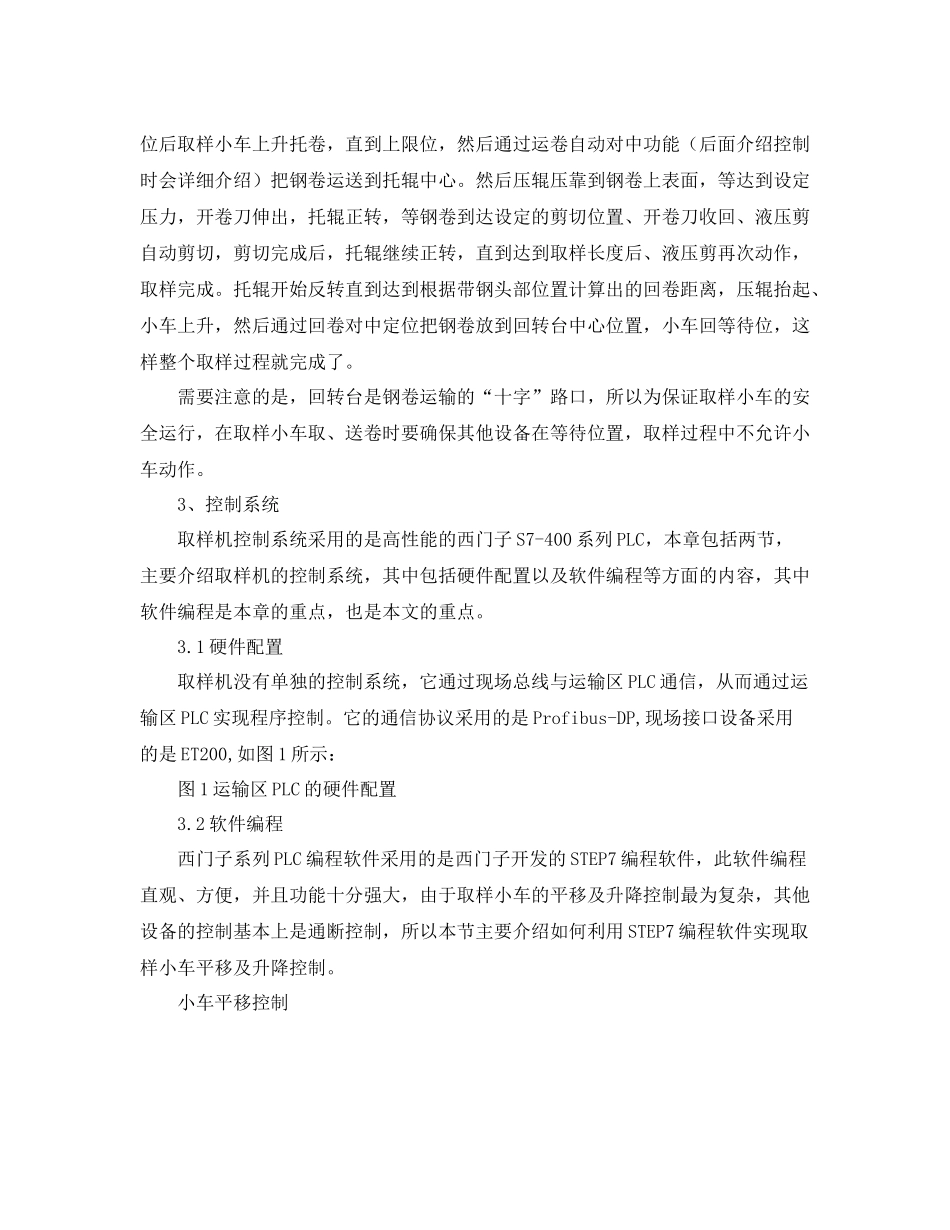

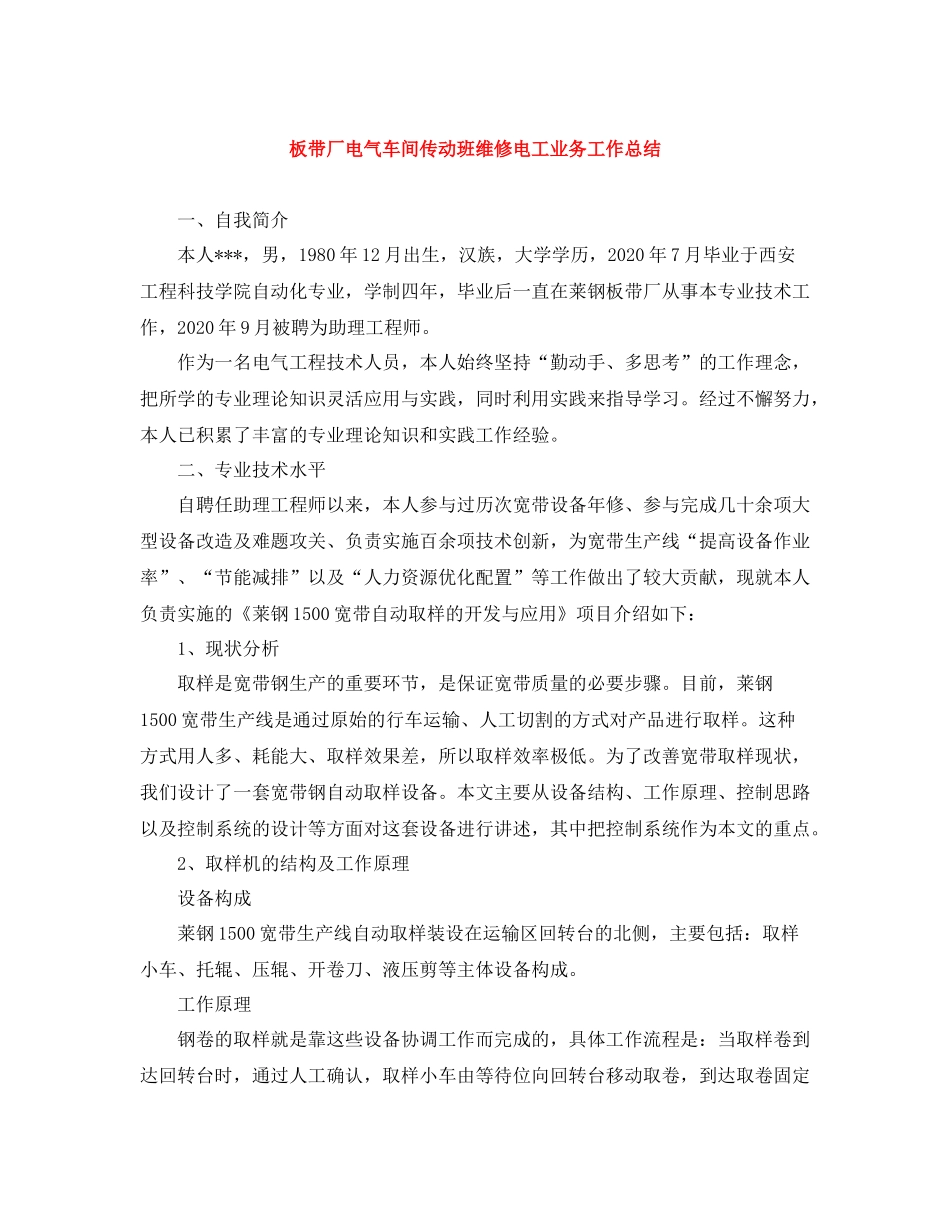

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。板带厂电气车间传动班维修电工业务工作总结一、自我简介本人***，男，1980年12月出生，汉族，大学学历，2020年7月毕业于西安工程科技学院自动化专业，学制四年，毕业后一直在莱钢板带厂从事本专业技术工作，2020年9月被聘为助理工程师。作为一名电气工程技术人员，本人始终坚持“勤动手、多思考”的工作理念，把所学的专业理论知识灵活应用与实践，同时利用实践来指导学习。经过不懈努力，本人已积累了丰富的专业理论知识和实践工作经验。二、专业技术水平自聘任助理工程师以来，本人参与过历次宽带设备年修、参与完成几十余项大型设备改造及难题攻关、负责实施百余项技术创新，为宽带生产线“提高设备作业率”、“节能减排”以及“人力资源优化配置”等工作做出了较大贡献，现就本人负责实施的《莱钢1500宽带自动取样的开发与应用》项目介绍如下：1、现状分析取样是宽带钢生产的重要环节，是保证宽带质量的必要步骤。目前，莱钢1500宽带生产线是通过原始的行车运输、人工切割的方式对产品进行取样。这种方式用人多、耗能大、取样效果差，所以取样效率极低。为了改善宽带取样现状，我们设计了一套宽带钢自动取样设备。本文主要从设备结构、工作原理、控制思路以及控制系统的设计等方面对这套设备进行讲述，其中把控制系统作为本文的重点。2、取样机的结构及工作原理设备构成莱钢1500宽带生产线自动取样装设在运输区回转台的北侧，主要包括：取样小车、托辊、压辊、开卷刀、液压剪等主体设备构成。工作原理钢卷的取样就是靠这些设备协调工作而完成的，具体工作流程是：当取样卷到达回转台时，通过人工确认，取样小车由等待位向回转台移动取卷，到达取卷固定此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。位后取样小车上升托卷，直到上限位，然后通过运卷自动对中功能（后面介绍控制时会详细介绍）把钢卷运送到托辊中心。然后压辊压靠到钢卷上表面，等达到设定压力，开卷刀伸出，托辊正转，等钢卷到达设定的剪切位置、开卷刀收回、液压剪自动剪切，剪切完成后，托辊继续正转，直到达到取样长度后、液压剪再次动作，取样完成。托辊开始反转直到达到根据带钢头部位置计算出的回卷距离，压辊抬起、小车上升，然后通过回卷对中定位把钢卷放到回转台中心位置，小车回等待位，这样整个取样过程就完成了。需要注意的是，回转台是钢卷运输的“十字”路口，所以为保证取样小车的安全运行，在取样小车取、送卷时要确保其他设备在等待位置，取样过程中不允许小车动作。3、控制系统取样机控制系统采用的是高性能的西门子S7-400系列PLC，本章包括两节，主要介绍取样机的控制系统，其中包括硬件配置以及软件编程等方面的内容，其中软件编程是本章的重点，也是本文的重点。3.1硬件配置取样机没有单独的控制系统，它通过现场总线与运输区PLC通信，从而通过运输区PLC实现程序控制。它的通信协议采用的是Profibus-DP,现场接口设备采用的是ET200,如图1所示：图1运输区PLC的硬件配置3.2软件编程西门子系列PLC编程软件采用的是西门子开发的STEP7编程软件，此软件编程直观、方便，并且功能十分强大，由于取样小车的平移及升降控制最为复杂，其他设备的控制基本上是通断控制，所以本节主要介绍如何利用STEP7编程软件实现取样小车平移及升降控制。小车平移控制此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。硬件方面，小车的平移控制主要通过模拟量输出模板输出4-20mA信号控制比例阀开口度的方式来控制液压马达的转速，从而实现小车速度控制，软件编程方面，小车的平移控制主要通过公用功能块FB11实现，如图2所示图2平移功能块FB11小车升降控制硬件方面，小车的升降主要通过模拟量输出模板输出4-20mA信号控制比例阀开口度的方式来控制液压缸的伸缩速度，从而实现小车升降速度控制，软件编程方面，小车的升降控制主要通过公用功能块FB13实现，如图3所示：4、钢卷自动对中定位钢卷自动对中分为运卷对中和回卷对中，由于运卷对中与回卷对中的...
