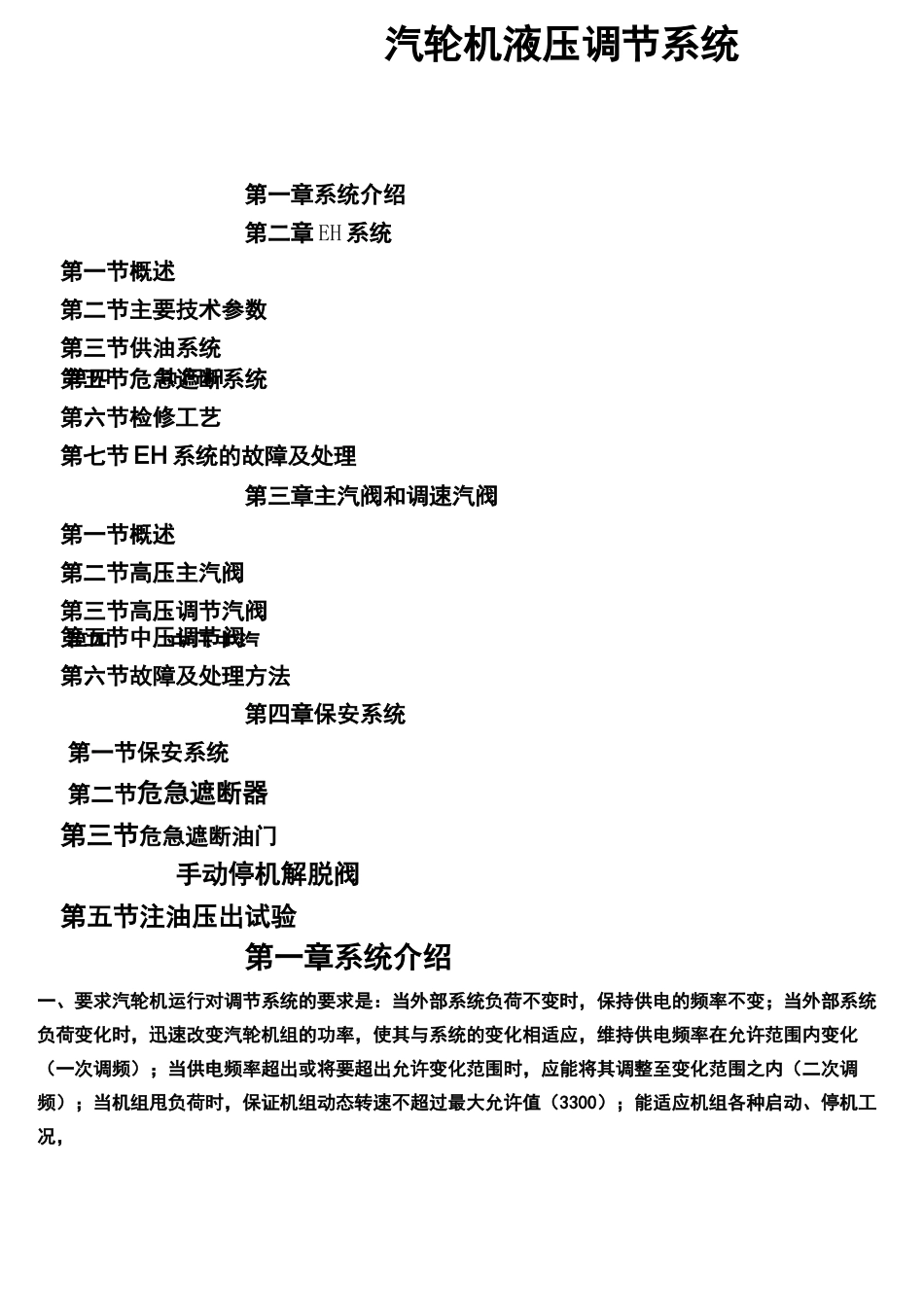

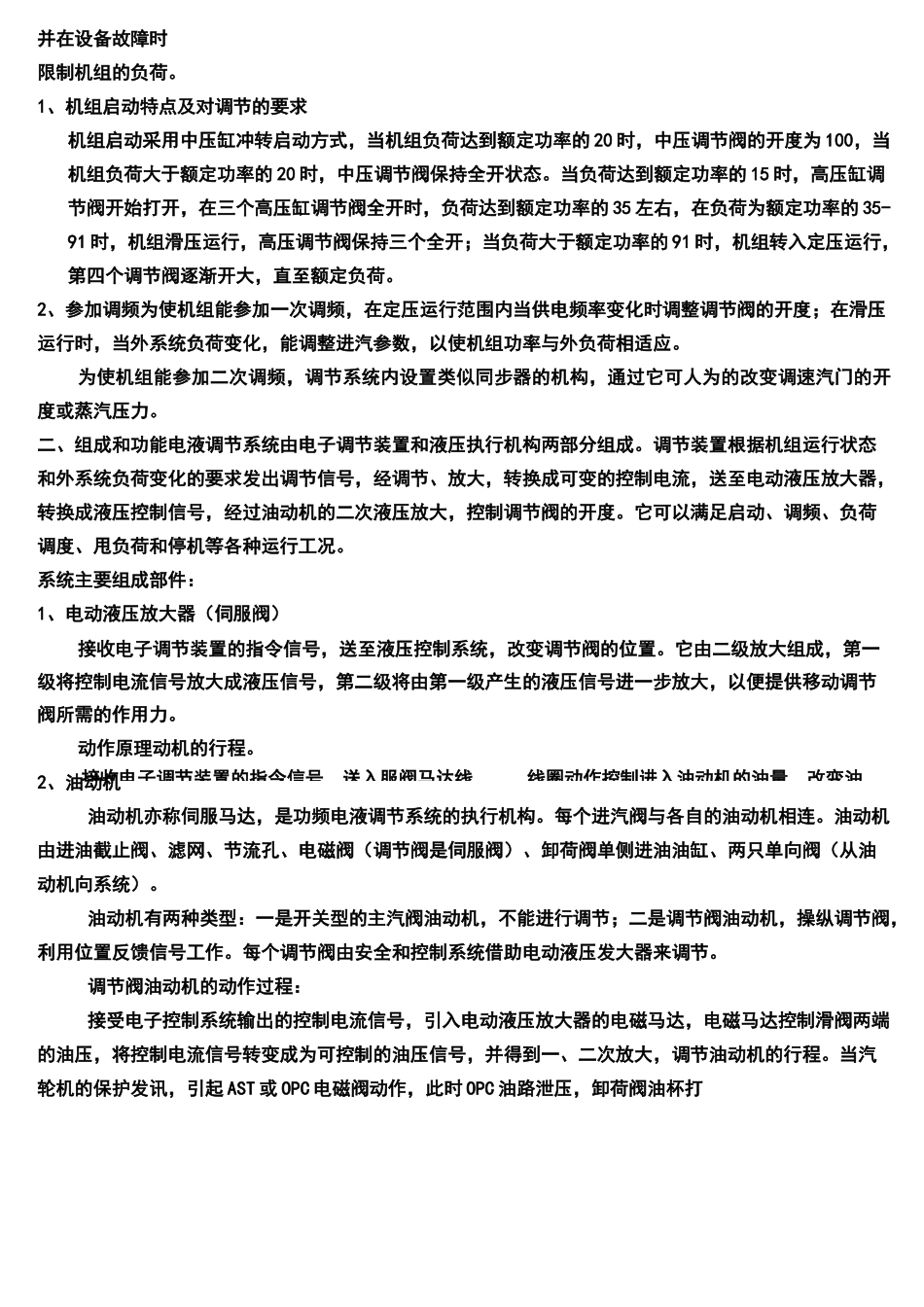

第四执行机第四中压主汽汽轮机液压调节系统第一章系统介绍第二章EH系统第一节概述第二节主要技术参数第三节供油系统第五节危急遮断系统第六节检修工艺第七节EH系统的故障及处理第三章主汽阀和调速汽阀第一节概述第二节高压主汽阀第三节高压调节汽阀第五节中压调节阀第六节故障及处理方法第四章保安系统第一节保安系统第二节危急遮断器第三节危急遮断油门手动停机解脱阀第五节注油压出试验第一章系统介绍一、要求汽轮机运行对调节系统的要求是：当外部系统负荷不变时，保持供电的频率不变；当外部系统负荷变化时，迅速改变汽轮机组的功率，使其与系统的变化相适应，维持供电频率在允许范围内变化（一次调频）；当供电频率超出或将要超出允许变化范围时，应能将其调整至变化范围之内（二次调频）；当机组甩负荷时，保证机组动态转速不超过最大允许值（3300）；能适应机组各种启动、停机工况，接收电子调节装置的指令信号，送入服阀马达线线圈动作控制进入油动机的油量，改变油并在设备故障时限制机组的负荷。1、机组启动特点及对调节的要求机组启动采用中压缸冲转启动方式，当机组负荷达到额定功率的20时，中压调节阀的开度为100，当机组负荷大于额定功率的20时，中压调节阀保持全开状态。当负荷达到额定功率的15时，高压缸调节阀开始打开，在三个高压缸调节阀全开时，负荷达到额定功率的35左右，在负荷为额定功率的35-91时，机组滑压运行，高压调节阀保持三个全开；当负荷大于额定功率的91时，机组转入定压运行，第四个调节阀逐渐开大，直至额定负荷。2、参加调频为使机组能参加一次调频，在定压运行范围内当供电频率变化时调整调节阀的开度；在滑压运行时，当外系统负荷变化，能调整进汽参数，以使机组功率与外负荷相适应。为使机组能参加二次调频，调节系统内设置类似同步器的机构，通过它可人为的改变调速汽门的开度或蒸汽压力。二、组成和功能电液调节系统由电子调节装置和液压执行机构两部分组成。调节装置根据机组运行状态和外系统负荷变化的要求发出调节信号，经调节、放大，转换成可变的控制电流，送至电动液压放大器，转换成液压控制信号，经过油动机的二次液压放大，控制调节阀的开度。它可以满足启动、调频、负荷调度、甩负荷和停机等各种运行工况。系统主要组成部件：1、电动液压放大器（伺服阀）接收电子调节装置的指令信号，送至液压控制系统，改变调节阀的位置。它由二级放大组成，第一级将控制电流信号放大成液压信号，第二级将由第一级产生的液压信号进一步放大，以便提供移动调节阀所需的作用力。动作原理动机的行程。2、油动机油动机亦称伺服马达，是功频电液调节系统的执行机构。每个进汽阀与各自的油动机相连。油动机由进油截止阀、滤网、节流孔、电磁阀（调节阀是伺服阀）、卸荷阀单侧进油油缸、两只单向阀（从油动机向系统）。油动机有两种类型：一是开关型的主汽阀油动机，不能进行调节；二是调节阀油动机，操纵调节阀，利用位置反馈信号工作。每个调节阀由安全和控制系统借助电动液压发大器来调节。调节阀油动机的动作过程：接受电子控制系统输出的控制电流信号，引入电动液压放大器的电磁马达，电磁马达控制滑阀两端的油压，将控制电流信号转变成为可控制的油压信号，并得到一、二次放大，调节油动机的行程。当汽轮机的保护发讯，引起AST或OPC电磁阀动作，此时OPC油路泄压，卸荷阀油杯打系统压力溢流阀动作压力蓄能器充氮压力系统油压低报警值系统油压低报警值系统油压高报警值ASP油压油位高报警油位低报警油位低低报警油位低低遮断12-15Mpa16.8-17.2Mpa8.8-9.2Mpa11-11.4Mpa11-11.4Mpa16-16.4Mpa6-8Mpa560mm430mm300mm200mm开，压力油接通排油，油动机关闭。主汽门油动机的动作过程：主汽门油动机在AST电磁阀挂闸，AST安全油建立的情况下，打开进油截止阀就全开。当活动试验电磁阀打开，活动主汽门将其关闭15MM时，当汽轮机的保护发讯，引起AST电磁阀动作，此时AST油路泄压，卸荷阀油杯打开，压力油接通排油，油动机关闭。3、主汽门和调节阀锅炉来的主蒸汽至高压缸前通过三通，分两路进入汽机两侧对称布置的联合汽门前，每个联合汽门包含一个主汽阀和两...
