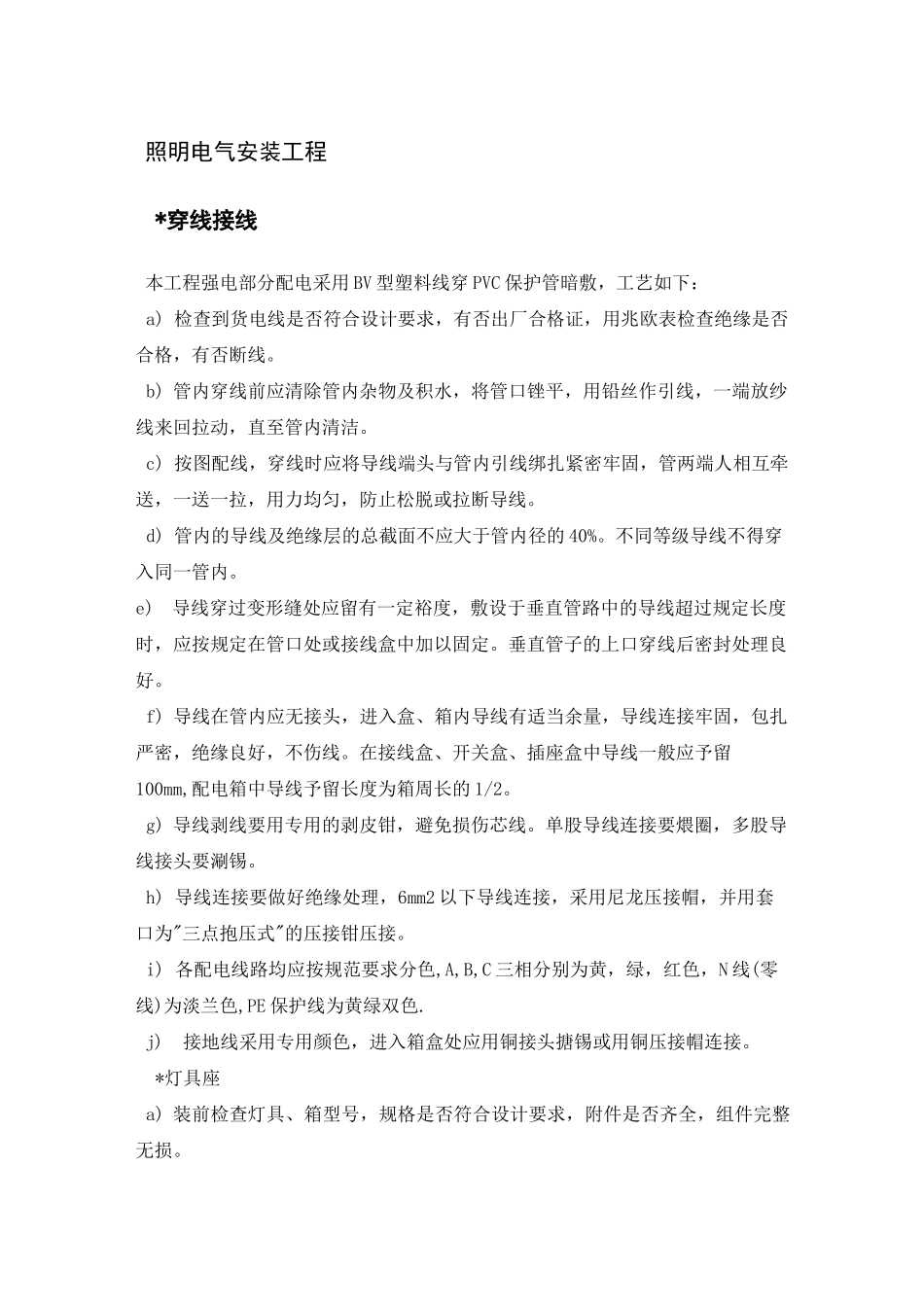

照明电气安装工程*穿线接线本工程强电部分配电采用BV型塑料线穿PVC保护管暗敷，工艺如下：a)检查到货电线是否符合设计要求，有否出厂合格证，用兆欧表检查绝缘是否合格，有否断线。b)管内穿线前应清除管内杂物及积水，将管口锉平，用铅丝作引线，一端放纱线来回拉动，直至管内清洁。c)按图配线，穿线时应将导线端头与管内引线绑扎紧密牢固，管两端人相互牵送，一送一拉，用力均匀，防止松脱或拉断导线。d)管内的导线及绝缘层的总截面不应大于管内径的40%。不同等级导线不得穿入同一管内。e)导线穿过变形缝处应留有一定裕度，敷设于垂直管路中的导线超过规定长度时，应按规定在管口处或接线盒中加以固定。垂直管子的上口穿线后密封处理良好。f)导线在管内应无接头，进入盒、箱内导线有适当余量，导线连接牢固，包扎严密，绝缘良好，不伤线。在接线盒、开关盒、插座盒中导线一般应予留100mm,配电箱中导线予留长度为箱周长的1/2。g)导线剥线要用专用的剥皮钳，避免损伤芯线。单股导线连接要煨圈，多股导线接头要涮锡。h)导线连接要做好绝缘处理，6mm2以下导线连接，采用尼龙压接帽，并用套口为"三点抱压式"的压接钳压接。i)各配电线路均应按规范要求分色,A,B,C三相分别为黄，绿，红色，N线(零线)为淡兰色,PE保护线为黄绿双色.j)接地线采用专用颜色，进入箱盒处应用铜接头搪锡或用铜压接帽连接。*灯具座a)装前检查灯具、箱型号，规格是否符合设计要求，附件是否齐全，组件完整无损。b）按图纸要求确定座标位置，配电箱内外清洁、整齐，油漆完整，规格型号与图纸相符，金属箱体不准用气割开孔，而要机械开孔。接地线用软铜芯线连接接地体；c）配电箱垂直偏差不应大于1.5mm。暗设时面板四周边缘要紧贴墙面，箱内标明用电回路名称。回路接线与图纸符合，接线正确；d）灯具座安装应牢固，安装高度符合设计要求，格栅日光灯等嵌入式灯具座应有支架固定，不能在吊平顶基层上攀附。灯头与导线接头应搪锡或压接帽；*开关安装a）照明用、电铃开关等，应设在门开启侧距门边水平距离150-200mm，垂直高度1.3~1.4m的位置，如门边有装饰图案或线条应将开关设在图案或线条外，其水平距离可适当放宽。b）暗开关盖板应紧贴墙面或装饰面，面板螺丝规格一致，在无设计要求时距门边0.15mm。安装的同型号面板开关高度应一致，高差不得大于1mm，同一室内开关高度差不应大于5mm，开关操作灵活，面板清洁。c）照明开关应控制相线、导线在开关上压接应紧密牢固。*插座安装a）插座接线的相线和零线位置必须规范，左（下）零，右（上）相。面对插座面板，如双孔插座其右孔或上孔连接相线，左孔或下孔连接零线；如单相三孔插座其右孔与相线相接，左孔与零线相接。b）关、插座接线应有明显的标识，相线用黄、绿、红，单相负荷开关的二次线可以专用红色表示，零线用淡兰色、接地保护线用黄绿相间色。c）盒内导线应留有足够的余量。在开关、插座上压接的导线预留长度从墙面算起宜为100mm。开关、插座的接线螺丝只能压接一根导线。d）交流、直流或不同电压等级的插座安装在同一场所时，必须有明显的区别，并且必须选择不能互换的插座。e）落地插座应具有牢固可靠的保护盖板，插座盖板应紧贴墙面，距地高度不宜小于0.3m或按图施工。f）插座面板上固定螺丝规格一致，同一室内插座高低差不大于5mm，并列安装的同型号插座高度差不大于0.5mm。面板清洁整齐、牢固；*灯具安装a)灯具型号、规格必须符合设计要求和国家标准的规定，配件齐全，无机械损伤、变形等缺陷，应有产品合格证。b)照明导线的耐压强度不低于500V,最小线芯线截面符合规定要求。c)灯具重量超过3kg需在楼板上单独安装吊杆、不得吊于天棚或其它管线上。d)螺口灯头接线时应将相线接在中心触点的端子上,零线接在螺纹的端子上,灯头的绝缘外壳不应有破损和漏电。e)嵌入顶棚内的装饰灯具的安装时,应固定在专设的框架上,导线不应贴近灯具外壳,在灯盒内应留有余量,灯具的边框应紧贴在顶棚面上；矩形灯具边框与顶棚面的装饰直线平行，其偏差不应大于5mm。f)同一室内或场所成排安装的灯具，其中心线偏差不应大于5mm。g)灯具安装完毕，进行通电试验。发现问题，必须断电后...
