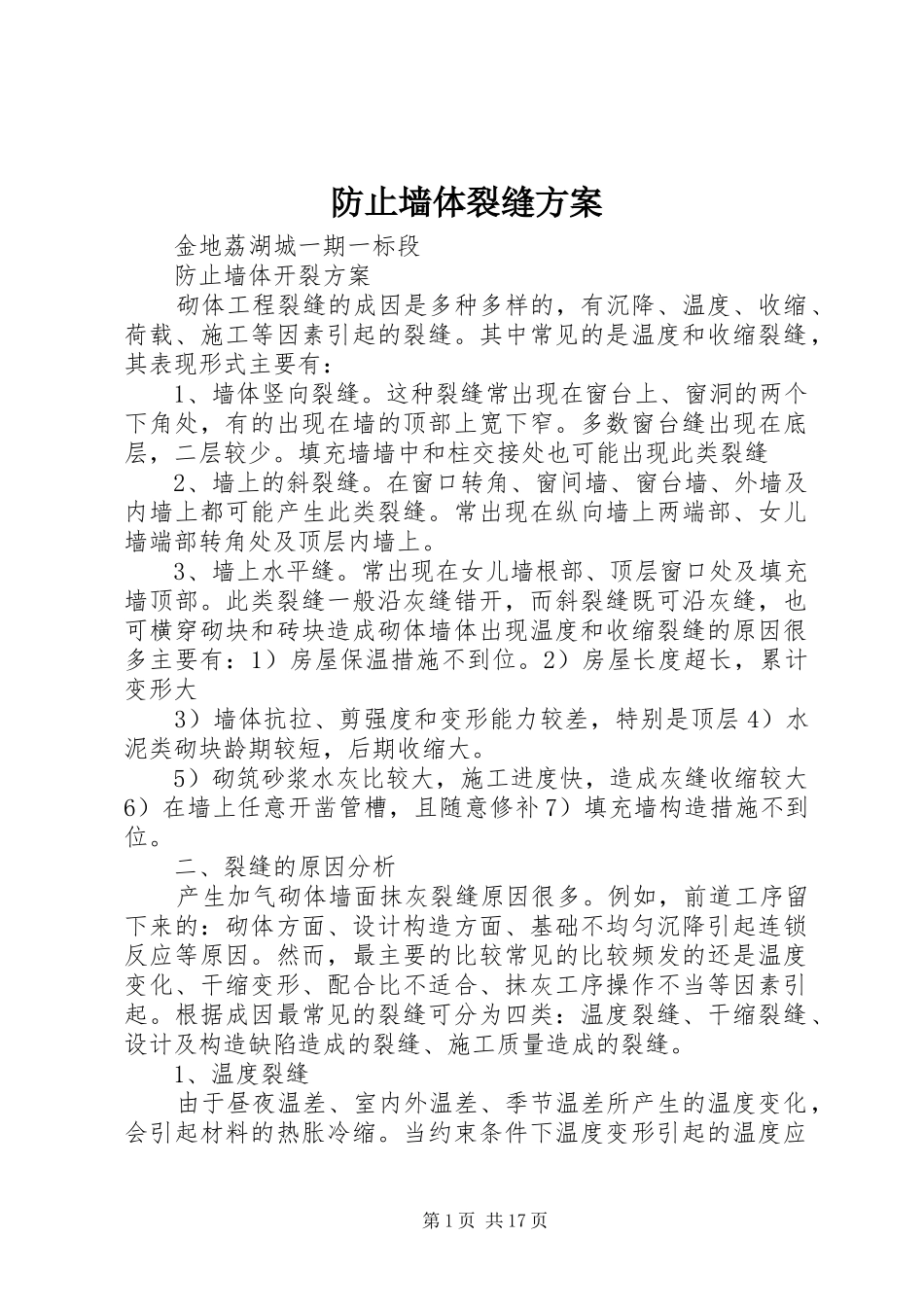

2024年防止墙体裂缝方案VIP免费

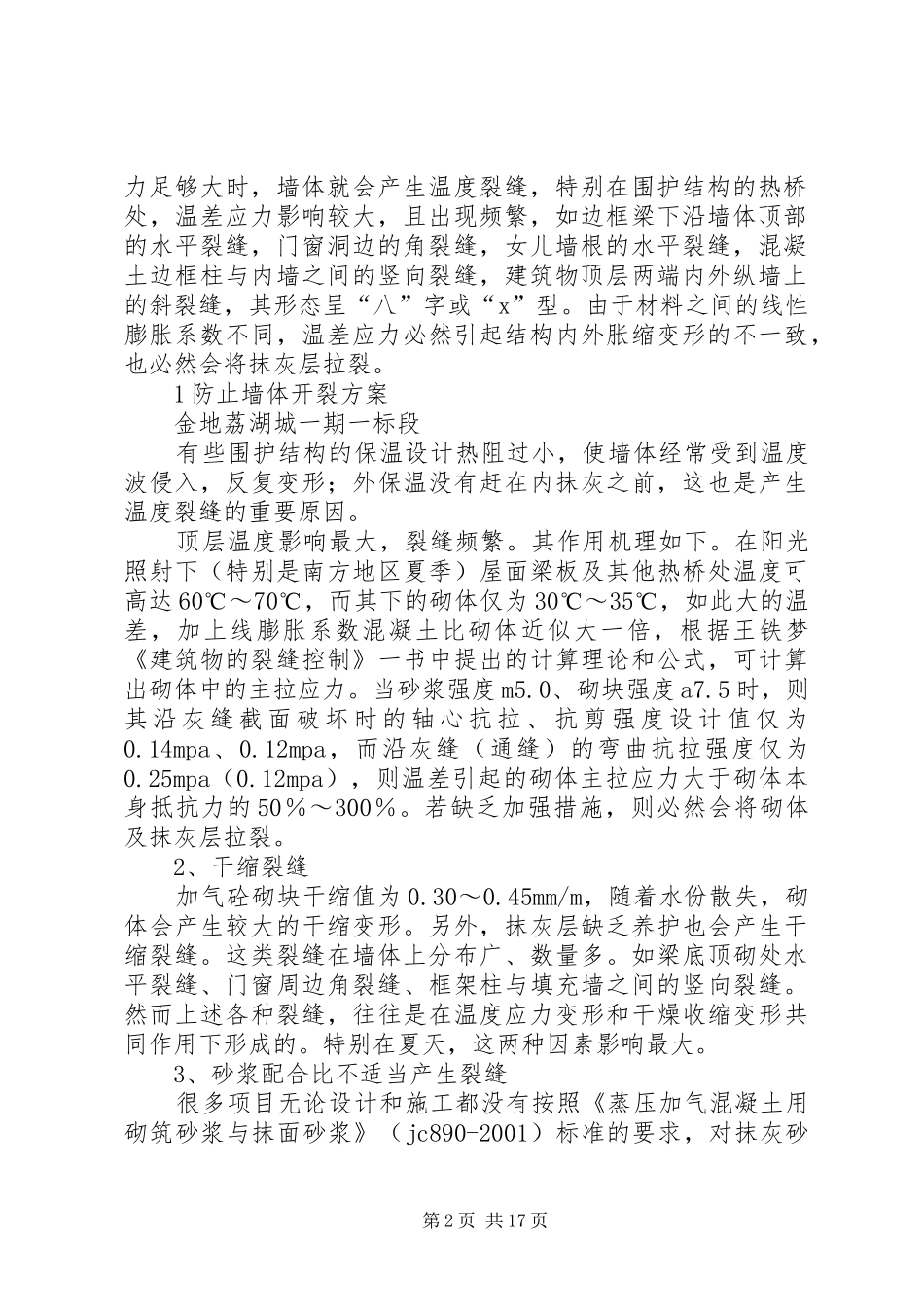

防止墙体裂缝方案金地荔湖城一期一标段防止墙体开裂方案砌体工程裂缝的成因是多种多样的，有沉降、温度、收缩、荷载、施工等因素引起的裂缝。其中常见的是温度和收缩裂缝，其表现形式主要有：1、墙体竖向裂缝。这种裂缝常出现在窗台上、窗洞的两个下角处，有的出现在墙的顶部上宽下窄。多数窗台缝出现在底层，二层较少。填充墙墙中和柱交接处也可能出现此类裂缝2、墙上的斜裂缝。在窗口转角、窗间墙、窗台墙、外墙及内墙上都可能产生此类裂缝。常出现在纵向墙上两端部、女儿墙端部转角处及顶层内墙上。3、墙上水平缝。常出现在女儿墙根部、顶层窗口处及填充墙顶部。此类裂缝一般沿灰缝错开，而斜裂缝既可沿灰缝，也可横穿砌块和砖块造成砌体墙体出现温度和收缩裂缝的原因很多主要有：1）房屋保温措施不到位。2）房屋长度超长，累计变形大3）墙体抗拉、剪强度和变形能力较差，特别是顶层4）水泥类砌块龄期较短，后期收缩大。5）砌筑砂浆水灰比较大，施工进度快，造成灰缝收缩较大6）在墙上任意开凿管槽，且随意修补7）填充墙构造措施不到位。二、裂缝的原因分析产生加气砌体墙面抹灰裂缝原因很多。例如，前道工序留下来的：砌体方面、设计构造方面、基础不均匀沉降引起连锁反应等原因。然而，最主要的比较常见的比较频发的还是温度变化、干缩变形、配合比不适合、抹灰工序操作不当等因素引起。根据成因最常见的裂缝可分为四类：温度裂缝、干缩裂缝、设计及构造缺陷造成的裂缝、施工质量造成的裂缝。1、温度裂缝由于昼夜温差、室内外温差、季节温差所产生的温度变化，会引起材料的热胀冷缩。当约束条件下温度变形引起的温度应第1页共17页力足够大时，墙体就会产生温度裂缝，特别在围护结构的热桥处，温差应力影响较大，且出现频繁，如边框梁下沿墙体顶部的水平裂缝，门窗洞边的角裂缝，女儿墙根的水平裂缝，混凝土边框柱与内墙之间的竖向裂缝，建筑物顶层两端内外纵墙上的斜裂缝，其形态呈“八”字或“x”型。由于材料之间的线性膨胀系数不同，温差应力必然引起结构内外胀缩变形的不一致，也必然会将抹灰层拉裂。1防止墙体开裂方案金地荔湖城一期一标段有些围护结构的保温设计热阻过小，使墙体经常受到温度波侵入，反复变形；外保温没有赶在内抹灰之前，这也是产生温度裂缝的重要原因。顶层温度影响最大，裂缝频繁。其作用机理如下。在阳光照射下（特别是南方地区夏季）屋面梁板及其他热桥处温度可高达60℃～70℃，而其下的砌体仅为30℃～35℃，如此大的温差，加上线膨胀系数混凝土比砌体近似大一倍，根据王铁梦《建筑物的裂缝控制》一书中提出的计算理论和公式，可计算出砌体中的主拉应力。当砂浆强度m5.0、砌块强度a7.5时，则其沿灰缝截面破坏时的轴心抗拉、抗剪强度设计值仅为0.14mpa、0.12mpa，而沿灰缝（通缝）的弯曲抗拉强度仅为0.25mpa（0.12mpa），则温差引起的砌体主拉应力大于砌体本身抵抗力的50％～300％。若缺乏加强措施，则必然会将砌体及抹灰层拉裂。2、干缩裂缝加气砼砌块干缩值为0.30～0.45mm/m，随着水份散失，砌体会产生较大的干缩变形。另外，抹灰层缺乏养护也会产生干缩裂缝。这类裂缝在墙体上分布广、数量多。如梁底顶砌处水平裂缝、门窗周边角裂缝、框架柱与填充墙之间的竖向裂缝。然而上述各种裂缝，往往是在温度应力变形和干燥收缩变形共同作用下形成的。特别在夏天，这两种因素影响最大。3、砂浆配合比不适当产生裂缝很多项目无论设计和施工都没有按照《蒸压加气混凝土用砌筑砂浆与抹面砂浆》（jc890-2001）标准的要求，对抹灰砂第2页共17页浆的配合比进行优化，还是沿用普通抹灰砂浆。普通砂浆收缩率大、水化热大、和易性较差、保水性差、塑性差、干密度大、跟加气砌块亲和力不强、线性膨胀或收缩也相差较大。这样抹灰层跟砌体的“相邻关系”会处理不好，协同变形能力也会减弱，引起较大裂缝或微裂纹。所以优化配合比非常重要，这是从源头上和作用机理上控制抹灰裂缝。4、墙面抹灰工艺操作不当造成裂缝（1）基层清理不到位，导致砂浆粘结不牢也易发生空鼓开裂。（2）基层没有提前一天淋水湿润，因抹灰砂浆保水性能不能满足砌块吸水要求而引起抹灰层干缩开...
