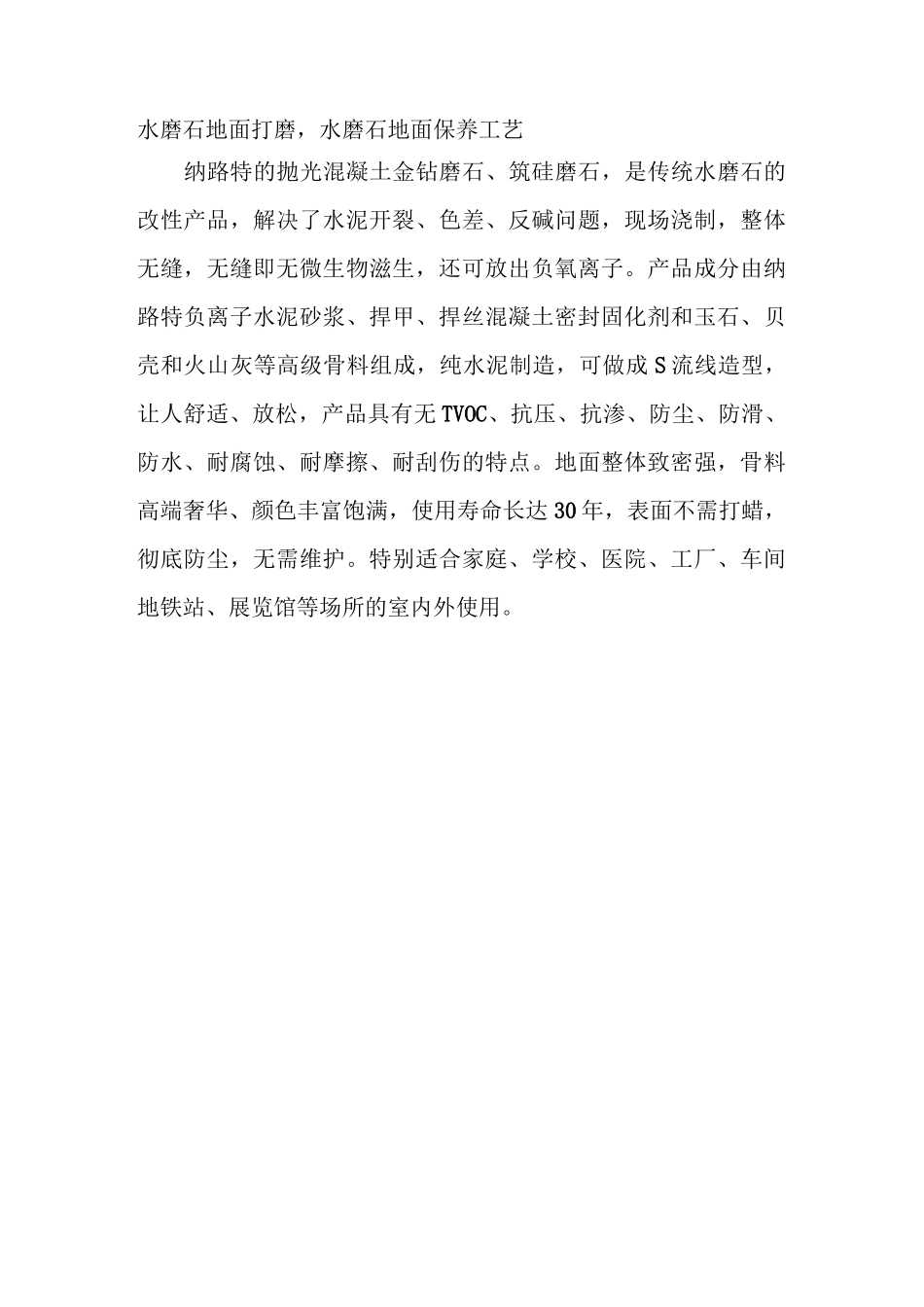

水磨石地面打磨，水磨石地面保养工艺纳路特的抛光混凝土金钻磨石、筑硅磨石，是传统水磨石的改性产品，解决了水泥开裂、色差、反碱问题，现场浇制，整体无缝，无缝即无微生物滋生，还可放出负氧离子。产品成分由纳路特负离子水泥砂浆、捍甲、捍丝混凝土密封固化剂和玉石、贝壳和火山灰等高级骨料组成，纯水泥制造，可做成S流线造型，让人舒适、放松，产品具有无TVOC、抗压、抗渗、防尘、防滑、防水、耐腐蚀、耐摩擦、耐刮伤的特点。地面整体致密强，骨料高端奢华、颜色丰富饱满，使用寿命长达30年，表面不需打蜡，彻底防尘，无需维护。特别适合家庭、学校、医院、工厂、车间地铁站、展览馆等场所的室内外使用。一、水磨石地面打磨的准备1、打磨地面上的水泥时一定要控制药液的使用量，洗砂面上的水泥时一定不要往镜面上迸溅，防止把镜面烧坏，洗完后一定要把洗液吸干净。2、水磨石地面容易被水渗进去，所以在打磨过程中一定要对水严格控制，防止泼水、延迟吸水。3、打磨前要把蜡拖用清水浸泡一下，防止蜡拖掉毛影响打磨效果。4、打柱子上的蜡时要从下往上打，防止蜡水倒流。5、起蜡时先用拖布把起蜡水均匀涂到蜡面上，浸泡几分钟后,用单擦机配黑垫或白垫把蜡起掉。6、地砖一般不用打磨，清理干净即可。二、水磨石地面打磨打磨这道工序，是水磨石效果的重要工序。打磨的主要目的，是将面层的水泥浆磨掉，将表面的石碴磨平。磨光有机械磨光和手工磨光二种。如果施工条件许可，应尽量使用机械磨光，这样不仅工效快，而且劳动强度也降低好多。如果选用磨光机磨光，一般均选用磨具。磨具的结构一般包括磨粒、结合剂、气孔和填料。磨粒是构成磨具的主体，以暴露在磨具表面的棱角作为切削刃来切削水磨石。磨料有多种材质，如石英砂、刚玉、天然金刚石、碳化物等。按不同的用途，将磨料加工成不同料径的颗粒。结合剂是磨具的粘结材料，起固结磨粒的作用，使之成为具有一定形状和强度的磨具。气孔即磨具内部的空隙，磨削时，有排除磨削和容纳冷却水的作用。由于水磨石粗磨加工排屑量大，如果磨具组织紧密，容纳磨屑和冷却水的地方小，不仅有烧伤板材的可能，而且还要影响板面的光泽度。所以，为了克服这种现象，一般在磨具结构内部，添加一部分松软材料，如加气混凝土或珍珠岩颗粒等。打磨主要控制二点，一是控制好开磨时间；二是掌握好打磨的遍数。如果开磨时间掌握不好，会给工效及质量带来影响。开磨早，水泥石碴浆强度太低，则造成石碴松动甚至脱落。如果开磨时间晚，水泥石碴浆强度高，给磨光带来困难，要想达到同样的效果，花费的时间相应地要长一些。不同的水泥标号，不同的配比，不同的气温均对水泥石碴浆硬化及强度的增长都有影响。要想获得合适的开磨时间，最好的办法是通过试磨后确定，总的原则是开磨时以不掉石碴为原则打磨的遍数，不同等级的水磨石地面所磨的遍数有所区别。现制普通水磨石一般要经过不少于“两浆三磨”才能达到理想的效果。高级美术水磨石应适当增加磨光的遍数及提高油石的细度。通常情况下，第一遍磨光要选用比较粗一些的砂轮，常用60〜80号。这一遍要求磨平、磨均，使石子和分格条全部做到清晰显露。第一遍磨光完毕，将混浊的浆水放掉，用清水冲洗表面，然后用靠尺检查表面平整度情况。第一遍由于砂轮较粗，表面具有一定程度的磨痕。另外，将水泥浆磨掉一层，表面的缺陷得以暴露，如砂眼、小孔洞、气泡等。对这些表面缺陷要用同面层相同色彩的水泥浆进行擦补，俗称补浆。养护2〜3天，便可进行第二次磨光。第二次磨光要选用比第一次细一些的砂轮，磨的方法同第一遍。这一遍要求做到将磨痕去掉，表面磨光，对于局部的麻面及小缺陷，再用相同色彩的水泥浆修补，养护2〜3天便可进行第三遍磨光。第三遍要用180〜240号的细磨石。这一遍要达到表面光滑平整，无砂眼，无细孔，石子显露均匀。边角部位由于机械不好控制，应适当用手工补磨，最后用水冲洗干净。三、水磨石地面保养工艺1、初的保养：彻底封蜡。多孔的水泥矿石用非黄色蜡料适当从内部封蜡。在初的几个月里，须每天拖地，从平整的地面上清除矿物质，彻底清洁时，也许有必要再上一次蜡。2、每天进行：用扫帚...
