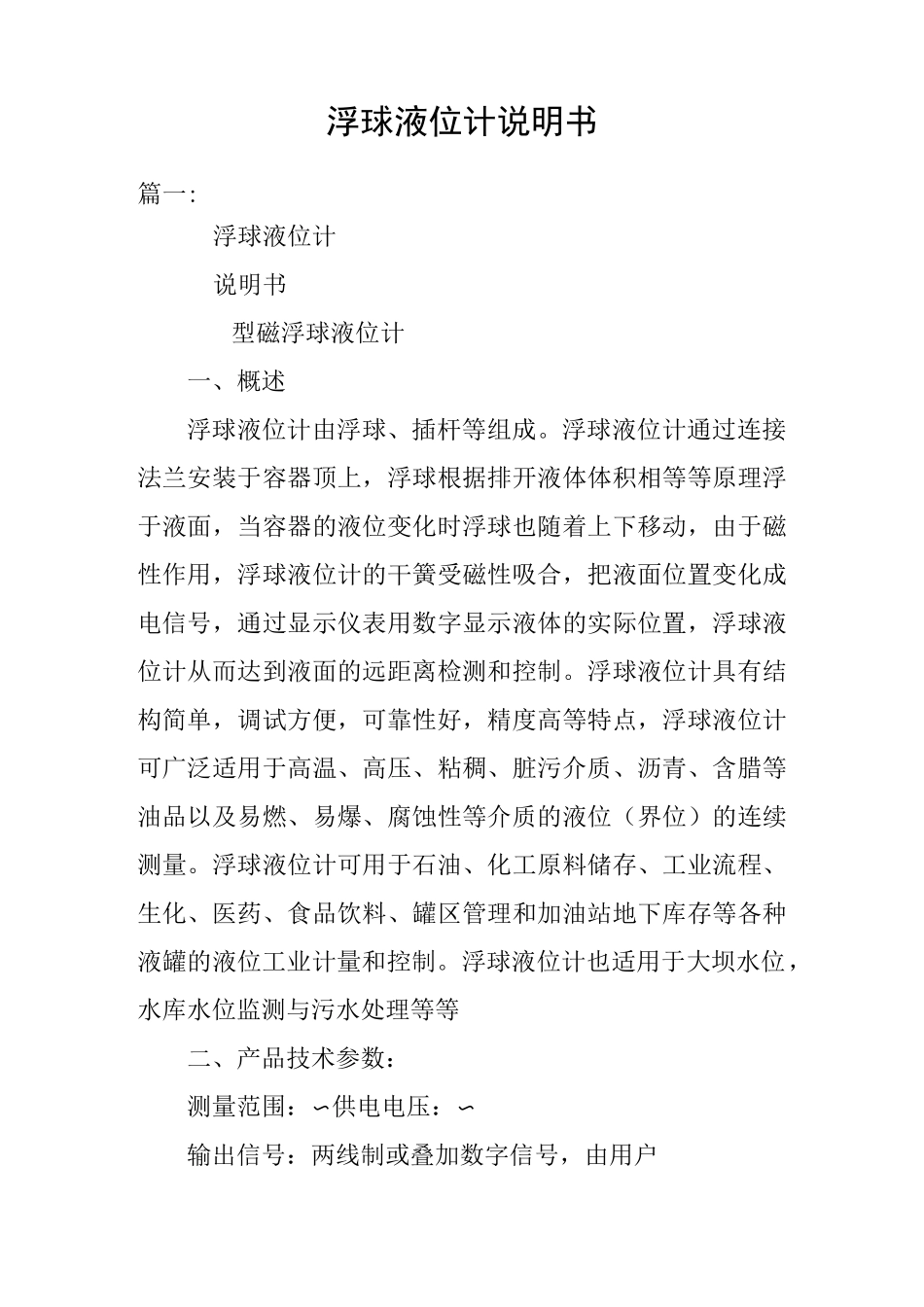

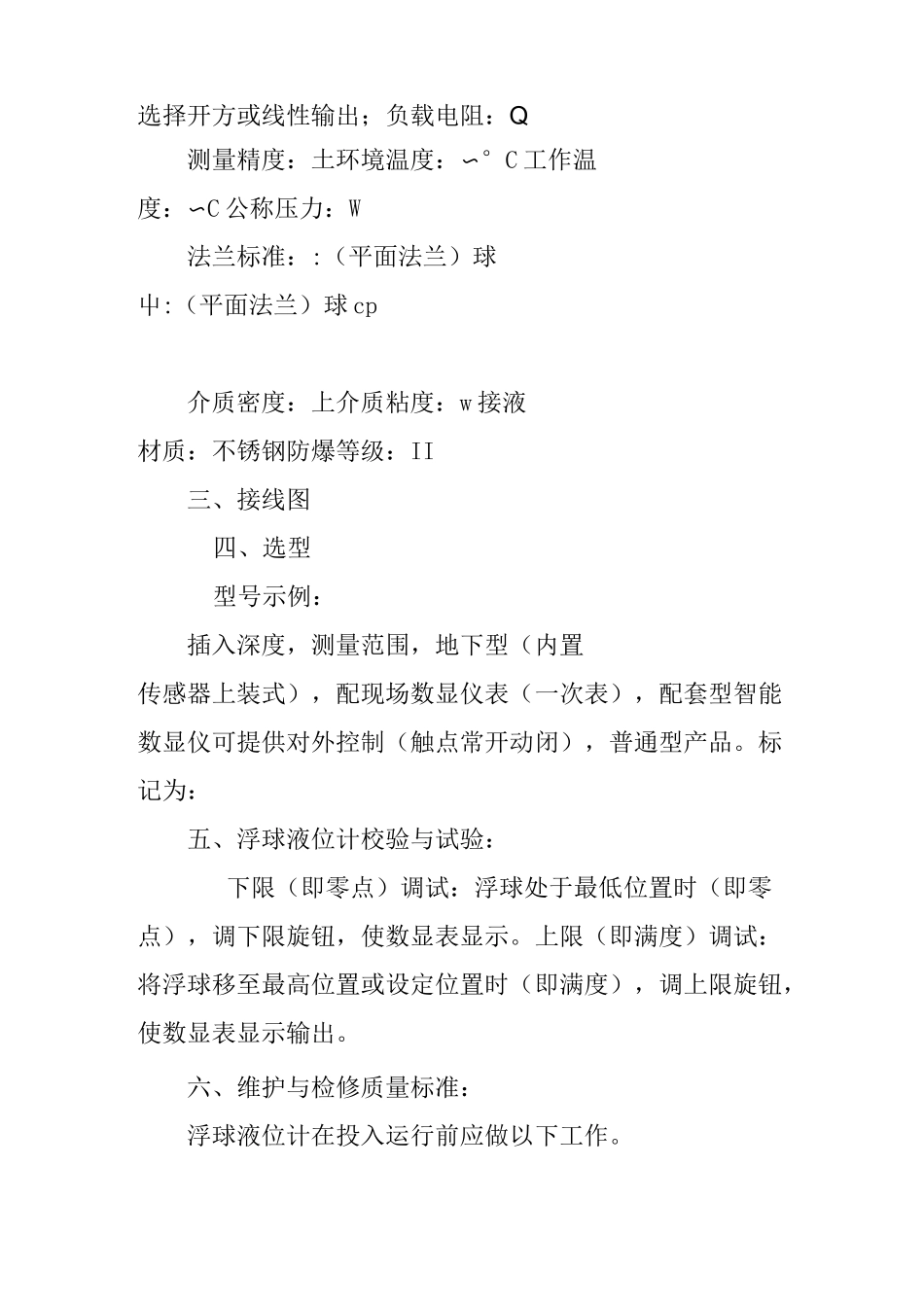

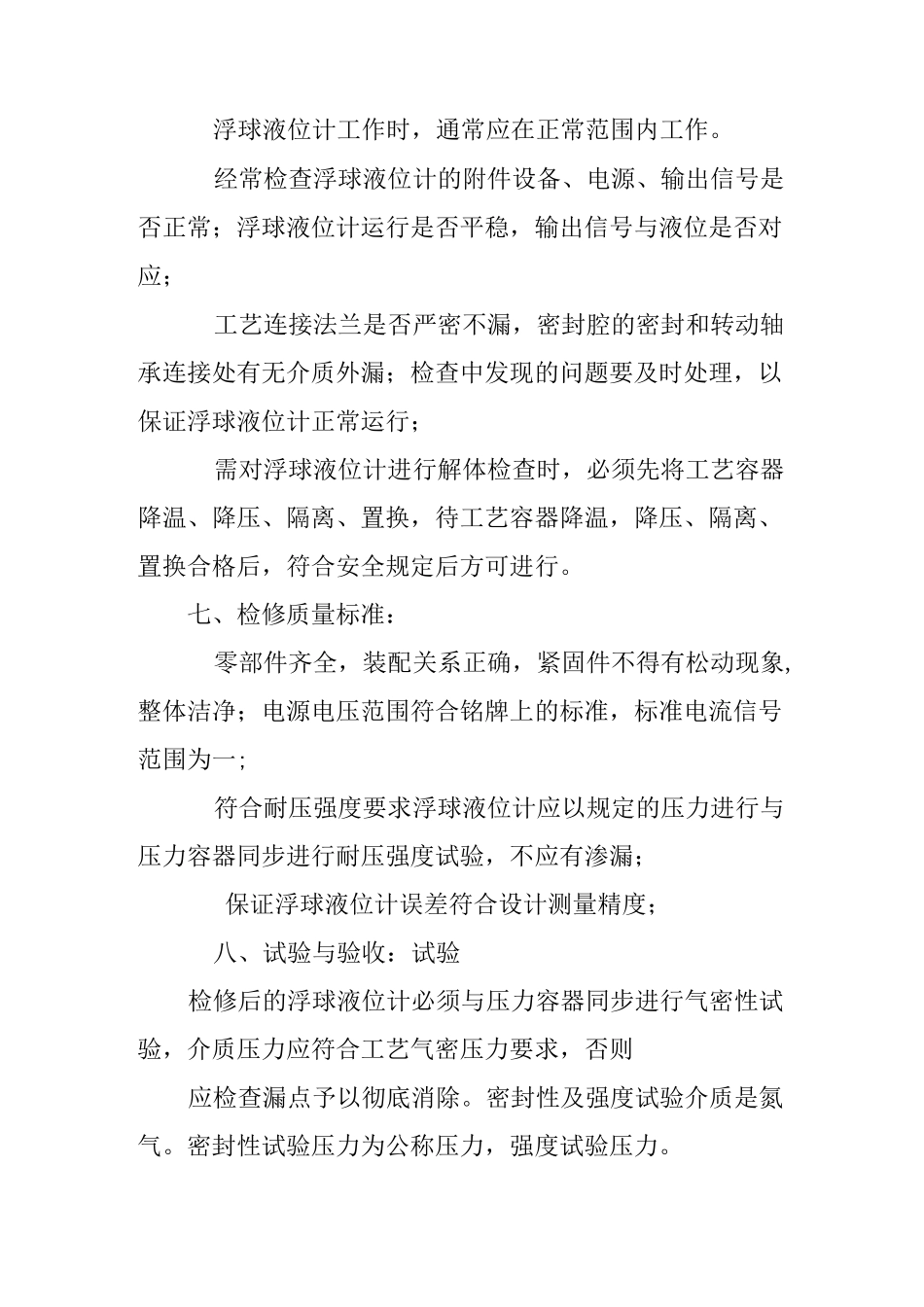

浮球液位计说明书篇一:浮球液位计说明书型磁浮球液位计一、概述浮球液位计由浮球、插杆等组成。浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点，浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。浮球液位计也适用于大坝水位，水库水位监测与污水处理等等二、产品技术参数：测量范围：〜供电电压：〜输出信号：两线制或叠加数字信号，由用户选择开方或线性输出；负载电阻：Q测量精度：土环境温度：〜°C工作温度：〜C公称压力：W法兰标准：:（平面法兰）球屮:（平面法兰）球cp介质密度：上介质粘度：w接液材质：不锈钢防爆等级：II三、接线图四、选型型号示例：插入深度，测量范围，地下型（内置传感器上装式），配现场数显仪表（一次表），配套型智能数显仪可提供对外控制（触点常开动闭），普通型产品。标记为：五、浮球液位计校验与试验：下限（即零点）调试：浮球处于最低位置时（即零点），调下限旋钮，使数显表显示。上限（即满度）调试：将浮球移至最高位置或设定位置时（即满度），调上限旋钮，使数显表显示输出。六、维护与检修质量标准：浮球液位计在投入运行前应做以下工作。浮球液位计工作时，通常应在正常范围内工作。经常检查浮球液位计的附件设备、电源、输出信号是否正常；浮球液位计运行是否平稳，输出信号与液位是否对应；工艺连接法兰是否严密不漏，密封腔的密封和转动轴承连接处有无介质外漏；检查中发现的问题要及时处理，以保证浮球液位计正常运行；需对浮球液位计进行解体检查时，必须先将工艺容器降温、降压、隔离、置换，待工艺容器降温，降压、隔离、置换合格后，符合安全规定后方可进行。七、检修质量标准：零部件齐全，装配关系正确，紧固件不得有松动现象,整体洁净；电源电压范围符合铭牌上的标准，标准电流信号范围为一;符合耐压强度要求浮球液位计应以规定的压力进行与压力容器同步进行耐压强度试验，不应有渗漏；保证浮球液位计误差符合设计测量精度；八、试验与验收：试验检修后的浮球液位计必须与压力容器同步进行气密性试验，介质压力应符合工艺气密压力要求，否则应检查漏点予以彻底消除。密封性及强度试验介质是氮气。密封性试验压力为公称压力，强度试验压力。验收经过检修的浮球液位计符合下列条件方可验收。有浮球液位计仪表校验记录并存档；大修后按车间检修记录表内容填写，档案资料齐全准确；按检修内容的各项目逐条检查完成情况并检查合格;九、常见故障及处理方法：数显表接线图示系列横式带数字表头的需要先拔出表头，数显表端子（）接到；数显表端子（）接到接线完毕插上数字表头通电即可篇二：指针型浮球液位计产品说明书一、用途型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。二、结构和原理液位计结构原理见图一。当容器内被液位升降时，浮球随之升降，通过连杆带动一对简化齿轮动作，从而使与齿轮同轴的一块n型磁钢产生转动。通过磁力的作用带动位于表头内的另一块n型磁钢作相应的转动，与同轴的指针便便在度板上指示一定的液位值。图一型结构原理图浮筒连杆简化齿轮n型磁钢指针度板三、主要技术数据精度等级：级被测介质温度：v°C（特制V°C）环境温度：〜C安装形式：侧置式法兰连接。仪表的各项指...
