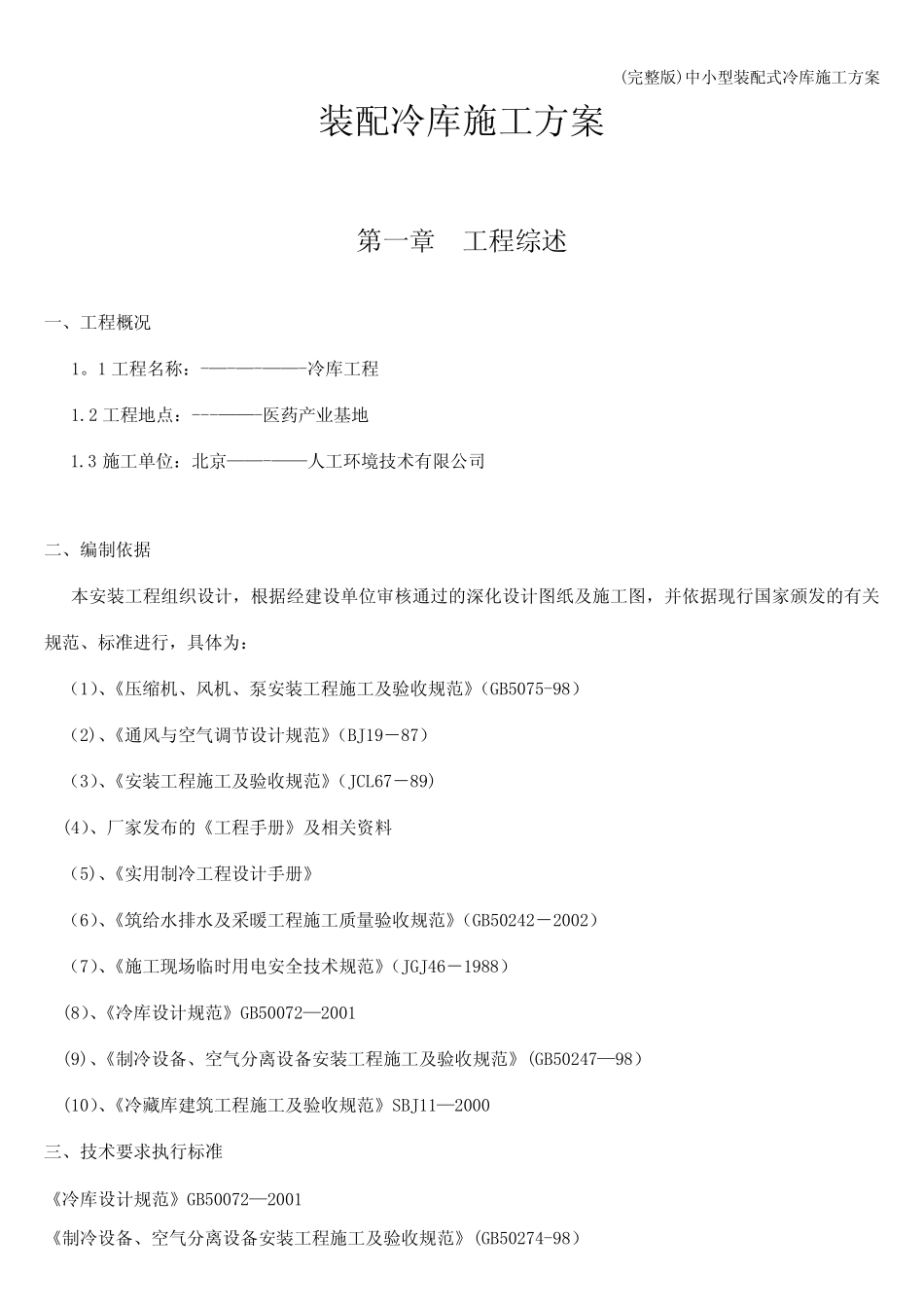

(完整版)中小型装配式冷库施工方案装配冷库施工方案第一章工程综述一、工程概况1。1工程名称：-—-—-——-冷库工程1.2工程地点：---——-医药产业基地1.3施工单位：北京——-——人工环境技术有限公司二、编制依据本安装工程组织设计，根据经建设单位审核通过的深化设计图纸及施工图，并依据现行国家颁发的有关规范、标准进行，具体为：（1）、《压缩机、风机、泵安装工程施工及验收规范》（GB5075-98）（2)、《通风与空气调节设计规范》（BJ19－87）（3）、《安装工程施工及验收规范》（JCL67－89)(4）、厂家发布的《工程手册》及相关资料（5)、《实用制冷工程设计手册》（6）、《筑给水排水及采暖工程施工质量验收规范》（GB50242－2002）（7）、《施工现场临时用电安全技术规范》（JGJ46－1988）(8）、《冷库设计规范》GB50072—2001(9)、《制冷设备、空气分离设备安装工程施工及验收规范》(GB50247—98）(10）、《冷藏库建筑工程施工及验收规范》SBJ11—2000三、技术要求执行标准《冷库设计规范》GB50072—2001《制冷设备、空气分离设备安装工程施工及验收规范》(GB50274-98）(完整版)中小型装配式冷库施工方案《冷藏库建筑工程施工及验收规范》SBJ11-2000设计、施工和验收过程中所使用的规范不限于以上内容，如有新标准按最新标准执行，同时要严格执行国家及地方有关强制性标准。3。2技术要求及清单冷库技术规格表序号图上位置楼层库名图号温度主机品牌房间做法1生物安全Ⅰ级动物隔离实验室一层冷藏库空施-01-20比泽尔做法b2生物安全Ⅱ级动物隔离实验室北侧一层冷藏库空施-03比泽尔做法b3南侧一层冷藏库空施-03比泽尔做法b6菌种备份库左侧地下一层冷藏库建施—01-20比泽尔做法b8生物安全Ⅱ级实验室（检测楼)左首层常温库空施—132～8谷轮做法a9中首层常温库谷轮做法a10右首层常温库谷轮做法a11生物安全Ⅱ级实验室(菌种楼）首层常温库空施—132～8谷轮做法a15保藏库7-E/7—D地下一层冷库空施-01-20比泽尔做法b167-E/7-D地下一层冷库空施-01-20比泽尔做法b187-C/7—D；7-3/7-4地下一层冷库空施—01—20比泽尔做法b合计说明：1)冷库底板型式：a:2—8℃库体五面体采用PUS-100mm厚保温板，地面挤塑板为XPS-100厚保温/保温层上下铺设PE0。2mm防潮层/上铺100厚混凝土面层/混凝土地面上在做2mm环氧树脂地面一层。b:-15—-20℃库体五面体采用PUS-150mm厚保温板,地面挤塑板为XPS—100厚保温/保温层上下铺设PE0.2mm防潮层/上铺100厚混凝土面层/混凝土地面上在做2mm环氧树脂地面一层。2)所有冷库高度为3000mm。3）库板采用挂钩连接。装配式冷库由制冷系统、库体、冷库门、各种管路、控制系统等组成.2。3供电参数(完整版)中小型装配式冷库施工方案电源：380V，50HZ三相或220V,50HZ单相电压及频率变化：电压变化±10%频率变化±5%2.4制冷系统2.4.1技术说明1)冷凝方式：风冷式;2)融霜方式：电热融霜；自动定时融霜；3)冷风机安装在库门的上方、对面或侧面;4)压缩机组位于屋顶、室外，集中和分散放置相结合；5)制冷压缩机的起动、停机均能自动进行。所有制冷压缩机均有自动保护装置，电动机断相保护装置及故障报警装置.6)控制系统应是独立自动控制系统,并在就地设手动开关，便于维护、检修.7)除霜系统为独立自动控制系统。8)所有压力容器均应有安全泄压保护装置,所有安全系统应符合标准;9)各制冷压缩机组应分别独立控制;10)冷风机采用铜管铝片为亲水铝箔,轻型高效，铜管采用有肋片的高效管；11)冷风机喷塑钢板外装、小型、轻量；12)融霜排水管带电加热器，融霜的冷凝水排入库外的排水系统。低温库中排水管道有电加热防冻措施。2。4.2制冷系统的安装1)制冷系统、辅助系统、冷却系统等各管路、压力表、阀门等均完好无损,安装排列整齐、牢固、密封可靠无泄漏。有保温要求的部位,均有隔热保温措施,保温层厚度必须保证表面无结露现象。考虑安装检修所需的空间尺寸。2)制冷系统的管路安装符合标准、规范要求，认真清理排污、压力试验,抽真空、干燥处理及事后更换干燥剂均严格遵守规范。3)制冷系统的设备安装、调试严格遵守中国国家标准《制冷设备、空气分离设备安装工程施工及验收规范》(GB50274-98...
