上海市某办公楼空调系统设计说明VIP免费

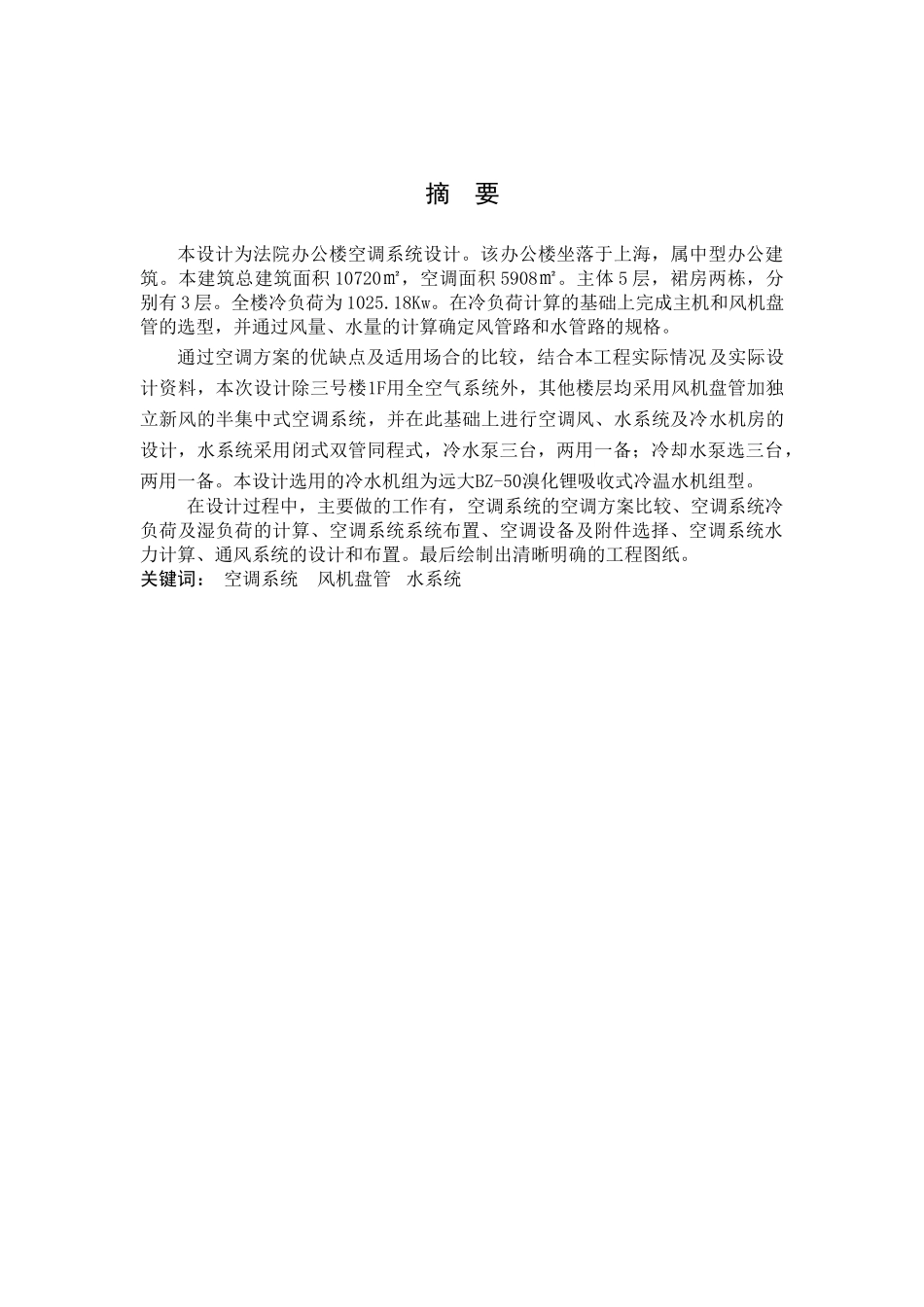

学生毕业设计（论文）原创性声明本人以信誉声明：所呈交的毕业设计（论文）是在导师的指导下进行的设计（研究）工作及取得的成果，设计（论文）中引用他（她）人的文献、数据、图件、资料均已明确标注出，论文中的结论和结果为本人独立完成，不包含他人成果及为获得重庆科技学院或其它教育机构的学位或证书而使用其材料。与我一同工作的同志对本设计（研究）所做的任何贡献均已在论文中作了明确的说明并表示了谢意。毕业设计（论文）作者（签字）：年月日摘要本设计为法院办公楼空调系统设计。该办公楼坐落于上海，属中型办公建筑。本建筑总建筑面积10720㎡，空调面积5908㎡。主体5层，裙房两栋，分别有3层。全楼冷负荷为1025.18Kw。在冷负荷计算的基础上完成主机和风机盘管的选型，并通过风量、水量的计算确定风管路和水管路的规格。通过空调方案的优缺点及适用场合的比较，结合本工程实际情况及实际设计资料，本次设计除三号楼1F用全空气系统外，其他楼层均采用风机盘管加独立新风的半集中式空调系统，并在此基础上进行空调风、水系统及冷水机房的设计，水系统采用闭式双管同程式，冷水泵三台，两用一备；冷却水泵选三台，两用一备。本设计选用的冷水机组为远大BZ-50溴化锂吸收式冷温水机组型。在设计过程中，主要做的工作有，空调系统的空调方案比较、空调系统冷负荷及湿负荷的计算、空调系统系统布置、空调设备及附件选择、空调系统水力计算、通风系统的设计和布置。最后绘制出清晰明确的工程图纸。关键词：空调系统风机盘管水系统ABSTRACTThedesignfortheCourtofficebuildingairconditioningsystemdesign.TheofficeislocatedinShanghai,isamedium-sizedofficebuildings.Thisbuildingwithatotalconstructionareaof10720squaremeters,air-conditionedareaof5908squaremeters.Themainlayer,thepodiumtwo,athree-tier.Thewholebuildingcoolingload1025.18Kw.Coolingloadcalculationonthebasisoftheselectionofhostandfancoil,andtheamountofwind,watercalculationstodeterminethespecificationsofthewindpipeandthewaterpipeline.Bycomparisonoftheadvantagesanddisadvantagesofair-conditioningprogramandtheapplicationofoccasions,combinedwiththeactualsituationandtheactualdesigndata,theindependentfreshairfancoildesigninadditiontothethreeBuilding1F,thewholeairsystem,theotherfloorsareusedsemi-centralizedairconditioningsystems,andonthisbasis,thedesignofair-conditioningduct,watersystemsandthecoldroom,thewatersystemusesacloseddouble-barreledprogram,threeofthecoldwaterpump,Usesa;coolingwaterpumpselectedthreeUsesa.ThisdesignuseschillersambitiousBZ-50lithiumbromideabsorptionchillertype.Inthedesignprocess,mainlytodothework,theairconditioningsystemair-conditioningsolutions,air-conditioningsystemcoolingloadandwetloadcalculation,airconditioningsystems,systemlayout,airconditioningequipmentandaccessoriesselection,hydrauliccalculationofair-conditioningsystem,ventilationsystemdesignandlayout.Finally,drawaclearengineeringdrawings.Keywords:Air-conditioningsystem；fancoil；watersystem目录摘要ⅠABSTRACT...................................................................................................................21设计概况.....................................................................................................................51．1原始资料.......................................................................................................51.1.1建筑概况...............................................................................................51.1.2建筑维护结构的特征...........................................................................51.2气象资料.......................................................................................
