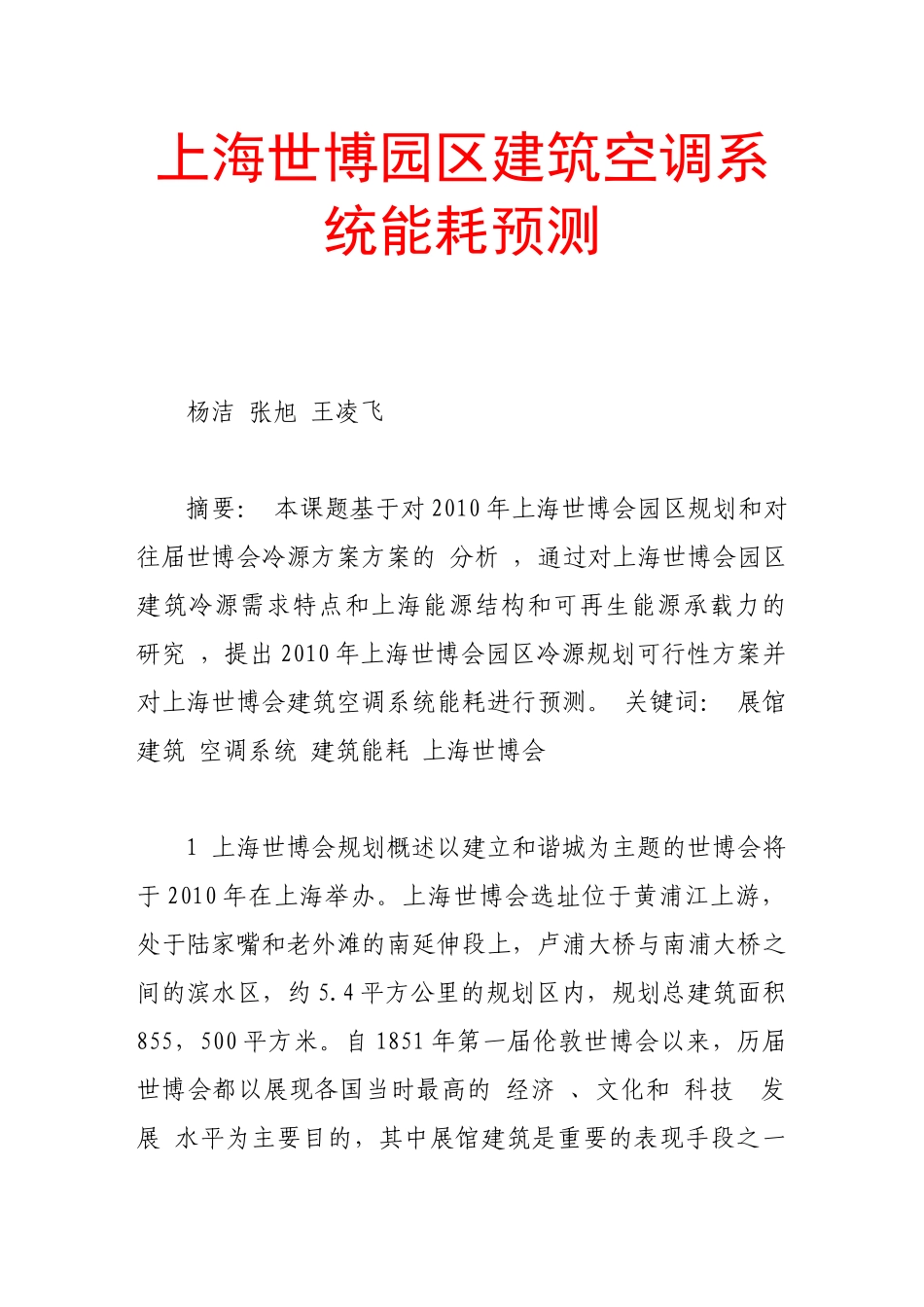

上海世博园区建筑空调系统能耗预测杨洁张旭王凌飞摘要：本课题基于对2010年上海世博会园区规划和对往届世博会冷源方案方案的分析，通过对上海世博会园区建筑冷源需求特点和上海能源结构和可再生能源承载力的研究，提出2010年上海世博会园区冷源规划可行性方案并对上海世博会建筑空调系统能耗进行预测。关键词：展馆建筑空调系统建筑能耗上海世博会1上海世博会规划概述以建立和谐城为主题的世博会将于2010年在上海举办。上海世博会选址位于黄浦江上游，处于陆家嘴和老外滩的南延伸段上，卢浦大桥与南浦大桥之间的滨水区，约5.4平方公里的规划区内，规划总建筑面积855，500平方米。自1851年第一届伦敦世博会以来，历届世博会都以展现各国当时最高的经济、文化和科技发展水平为主要目的，其中展馆建筑是重要的表现手段之一[1]。和历届世博会相似，上海世博会的建筑也以展馆建筑为主，展馆建筑面积占整个世博园区总建筑面积60％以上。除展馆建筑外，世博园区建筑还包括会议、办公、娱乐及相关的服务设施建筑[2]。2010年世博会举办期为5月～11月，预计在此期间，上海将迎接7000万名以上游客，日平均人流为40万人，日最高峰人流预计可达80万人。上海世博会举办期间包括上海高温高湿的夏季，因此，世博会建筑空调系统的安全、低环境和能源负荷运行是世博会成功举办和实现绿色世博的关键。本课题基于对往届世博会冷源设置的分析，结合上海世博会建筑规划，对世博会建筑空调系统冷源进行研究。空调系统能耗预测首先须对建筑物动态空调负荷特性进行分析，确定空调制冷系统方案，针对该方案确定不同负荷率下的机组运行时间，并根据机组在不同负荷率下的效率，确定建筑的运行能耗。由于上海世博会的展览期为5月份到同年的11月份，因此园区内建筑仅考虑夏季供冷能耗。前期研究已经得出上海世博会建筑物动态负荷特性，见参考文献3。2上海世博会冷源方案探讨由于展会建筑比其他类建筑更注重外型的展示效果和美学感受，因此，其能源消耗往往不被重视。但随着世界能源的日趋紧张，集会建筑群的能源消耗和能源系统规划越来越不容忽视，尤其对像日本这样的能源贫乏国家[4]，日本历届博览会对建筑能耗和能源结构非常重视。尽管日本历届博览会都采用区域集中供冷方案。由于建筑能耗标准、建筑设备水平的提高，可利用能源资源结构的变化，各届博览会的能源系统也不尽相同[5-8]。大阪万国博览会（1970年）和冲绳国际海洋博览会（1975年）都设置3个集中供冷机房，大阪万国博览会除了采用电为能源外，还引入燃气作为一个制冷系统的能源，海洋博览会则采用电为唯一能源，而且供冷系统采用了定温差变流量的控制策略；国际科学博览会（1985年）和国际花与绿博览会（1990年）都设置1个集中供冷机房，均采用电和燃气为能源，但冷源设备类型和规模及能源结构并不相同。而且，在花与绿博览会的一个重要的场馆—大温室，空调系统采用了城市废热作为热泵的冷源。爱知县世博会（2005年）的理念是建造一个按照地球再生机制循环运行的“地球循环型展馆”，运用以风力发电为主的可再生能源，进行区域集中供冷，实现展馆运营过程二氧化碳的零排放。该届世博会的能源规划具有下述几个特征：为保护地球环境，构筑低环境负荷、循环型社会的模型，采用无氟冷媒(氨冷冻机、吸收式冷热水机组)；积极导入太阳能发电、燃料电池、生物能燃料、热能利用，建设能源设施的展示区；追求低成本。日本历届世博会冷源设置概况见表1。日本历届世博会冷源设置概况表1世博会名称建筑面积（m2）总冷量（MW）能源指标（W/m2）大阪万国世博会284700105.7371冲绳国际海洋博览会5400011.7217国际科学博览会16617040.4243.1国际花与绿博览会9390024.6262爱知世博会－40.1－对往届世博会冷源配置的分析可知，大型建筑群大都采用集中式区域供冷，制冷机组主要以电力制冷为主。本届世博会针对于上海地区能源状况及场馆特点，同时综合考察世博会能源系统的后续利用、辅助建筑的热水供应、供冷系统和电力系统的排热、展馆周围的水源利用以及周边地区低品位能源的利用等问题，根据各种能源形式的特点，优化能源配置。由于世博园区内建筑多为临时建筑，从技...
