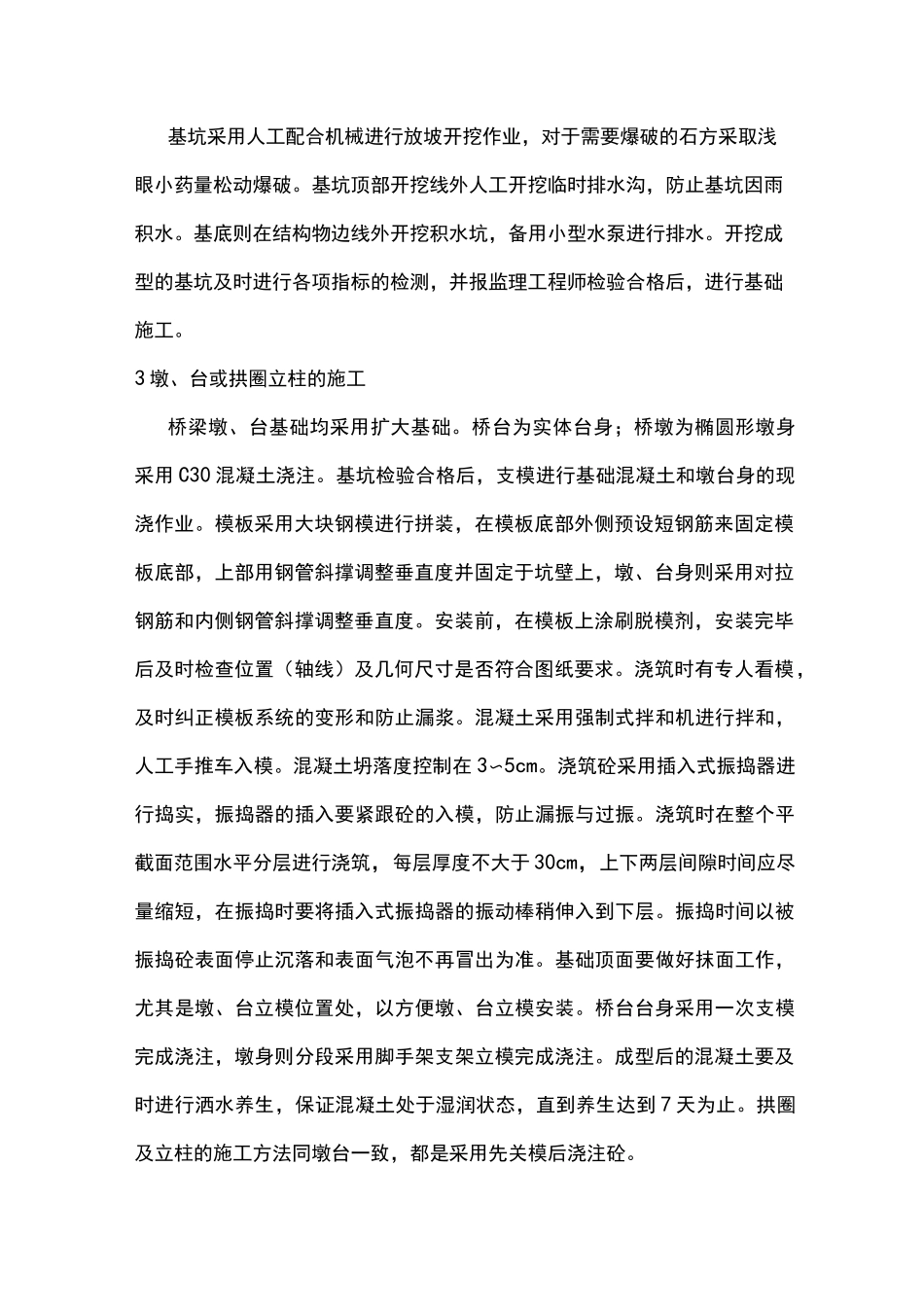

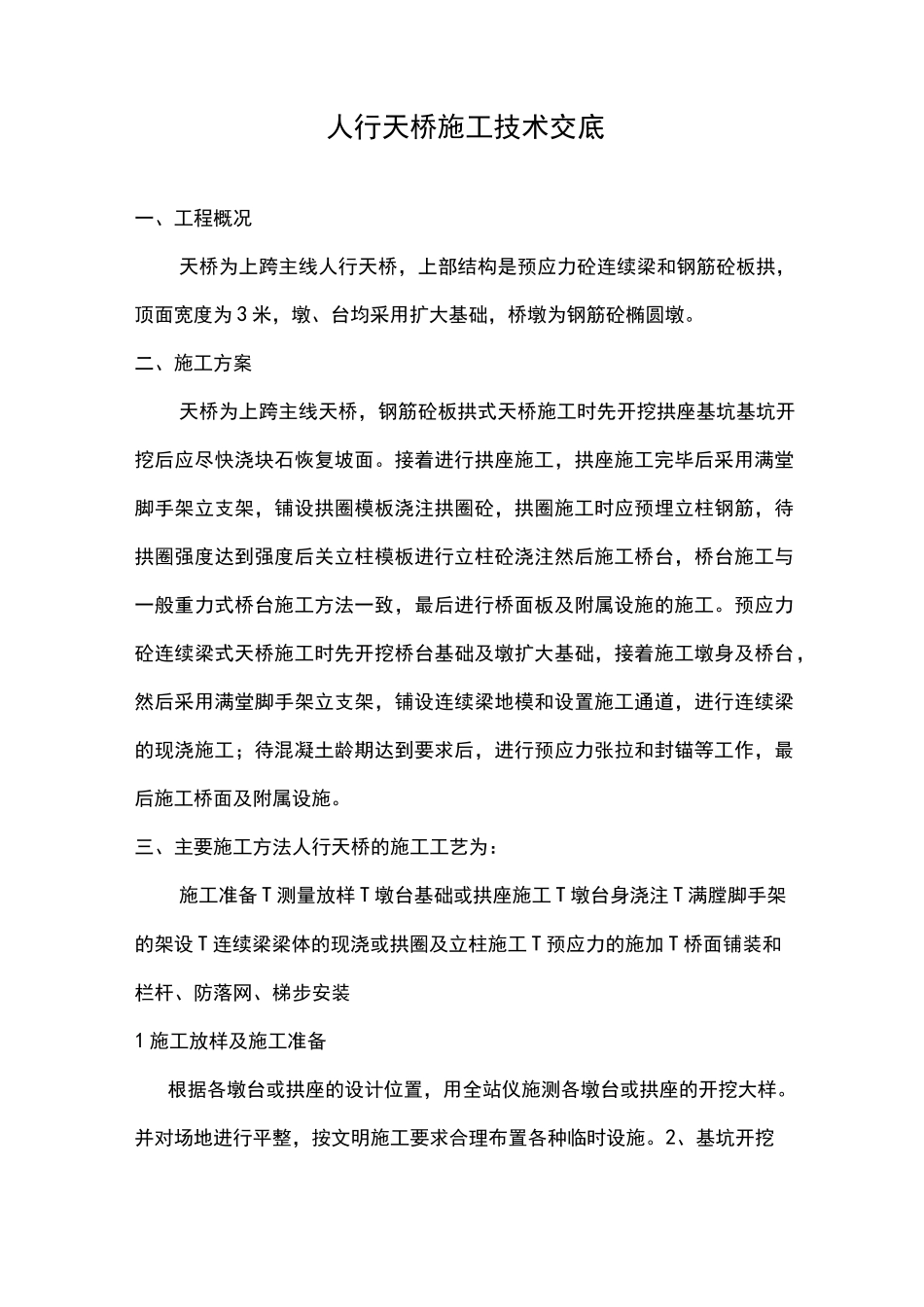

人行天桥施工技术交底一、工程概况天桥为上跨主线人行天桥，上部结构是预应力砼连续梁和钢筋砼板拱，顶面宽度为3米，墩、台均采用扩大基础，桥墩为钢筋砼椭圆墩。二、施工方案天桥为上跨主线天桥，钢筋砼板拱式天桥施工时先开挖拱座基坑基坑开挖后应尽快浇块石恢复坡面。接着进行拱座施工，拱座施工完毕后采用满堂脚手架立支架，铺设拱圈模板浇注拱圈砼，拱圈施工时应预埋立柱钢筋，待拱圈强度达到强度后关立柱模板进行立柱砼浇注然后施工桥台，桥台施工与一般重力式桥台施工方法一致，最后进行桥面板及附属设施的施工。预应力砼连续梁式天桥施工时先开挖桥台基础及墩扩大基础，接着施工墩身及桥台，然后采用满堂脚手架立支架，铺设连续梁地模和设置施工通道，进行连续梁的现浇施工；待混凝土龄期达到要求后，进行预应力张拉和封锚等工作，最后施工桥面及附属设施。三、主要施工方法人行天桥的施工工艺为：施工准备T测量放样T墩台基础或拱座施工T墩台身浇注T满膛脚手架的架设T连续梁梁体的现浇或拱圈及立柱施工T预应力的施加T桥面铺装和栏杆、防落网、梯步安装1施工放样及施工准备根据各墩台或拱座的设计位置，用全站仪施测各墩台或拱座的开挖大样。并对场地进行平整，按文明施工要求合理布置各种临时设施。2、基坑开挖基坑采用人工配合机械进行放坡开挖作业，对于需要爆破的石方采取浅眼小药量松动爆破。基坑顶部开挖线外人工开挖临时排水沟，防止基坑因雨积水。基底则在结构物边线外开挖积水坑，备用小型水泵进行排水。开挖成型的基坑及时进行各项指标的检测，并报监理工程师检验合格后，进行基础施工。3墩、台或拱圈立柱的施工桥梁墩、台基础均采用扩大基础。桥台为实体台身；桥墩为椭圆形墩身采用C30混凝土浇注。基坑检验合格后，支模进行基础混凝土和墩台身的现浇作业。模板采用大块钢模进行拼装，在模板底部外侧预设短钢筋来固定模板底部，上部用钢管斜撑调整垂直度并固定于坑壁上，墩、台身则采用对拉钢筋和内侧钢管斜撑调整垂直度。安装前，在模板上涂刷脱模剂，安装完毕后及时检查位置（轴线）及几何尺寸是否符合图纸要求。浇筑时有专人看模，及时纠正模板系统的变形和防止漏浆。混凝土采用强制式拌和机进行拌和，人工手推车入模。混凝土坍落度控制在3〜5cm。浇筑砼采用插入式振捣器进行捣实，振捣器的插入要紧跟砼的入模，防止漏振与过振。浇筑时在整个平截面范围水平分层进行浇筑，每层厚度不大于30cm，上下两层间隙时间应尽量缩短，在振捣时要将插入式振捣器的振动棒稍伸入到下层。振捣时间以被振捣砼表面停止沉落和表面气泡不再冒出为准。基础顶面要做好抹面工作，尤其是墩、台立模位置处，以方便墩、台立模安装。桥台台身采用一次支模完成浇注，墩身则分段采用脚手架支架立模完成浇注。成型后的混凝土要及时进行洒水养生，保证混凝土处于湿润状态，直到养生达到7天为止。拱圈及立柱的施工方法同墩台一致，都是采用先关模后浇注砼。4、连续梁满膛支架的设置连续梁施工采用满布扣件式钢管支架，在顶面铺设模板作底模。①、地基处理：墩台施工完成后，及时在地面恢复天桥轴线，沿天桥轴线对两侧各3.5米范围内的地基进行平整夯实，对于边坡处的地基则采用挖台阶进行夯实。②、支架架立：用满堂支架。支架材料为普通钢管脚手架，支架基础必须经碾压并硬化达到要求后，再搭设支架。地面进行硬化方法为：场地平整后用压路机压实。支架间距顺桥向0.6m,横桥向0.6m，步长120cm。采用普通脚手钢管满堂支架，间距60X60cm，步距120cm。钢管上下均采用可调调节支撑，支架底托下延横桥向垫方木，所有支架应依据搭设高度设置剪刀撑。③、铺设底模板：底模采用定制大块钢模进行拼装，沿天桥轴线按主梁下缘曲线坐标逐块安装，模板间缝隙用双面胶条粘贴填塞。安装好钢模后，逐段按高程控制主梁下缘曲线的圆顺。④、钢管脚手架搭设注意事项：因为满堂支架是整个梁体最重要的受力体系，所以钢管支撑的杆件有锈蚀，弯曲、压扁或有裂缝的严禁使用；使用的扣件有脆裂、变形、滑丝的扣件禁止使用，扣件活动部位应能灵活转动，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。立杆：在竖立杆时...
