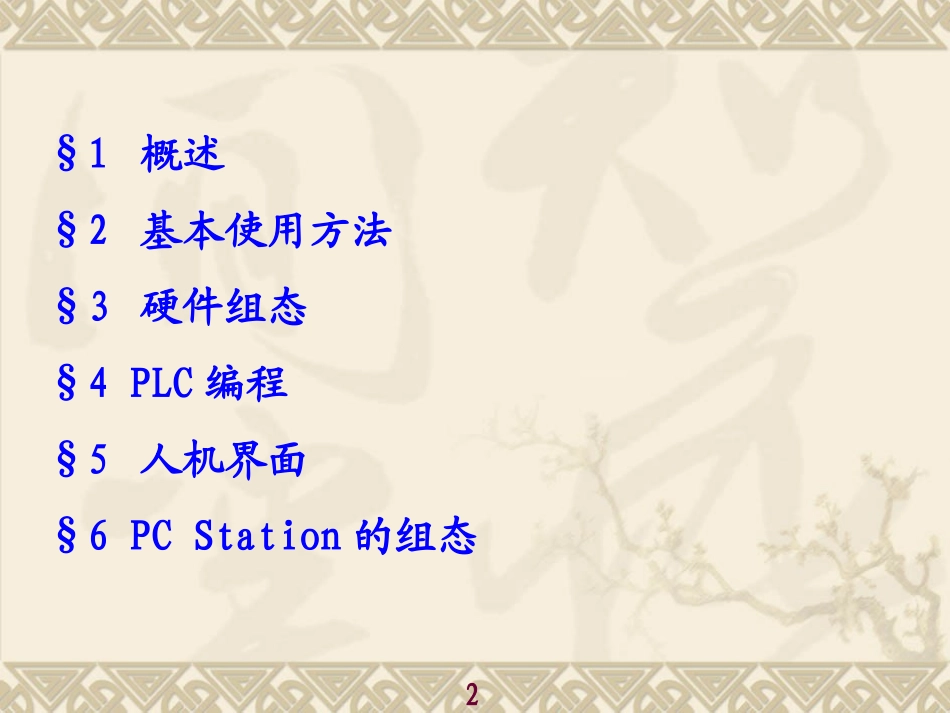

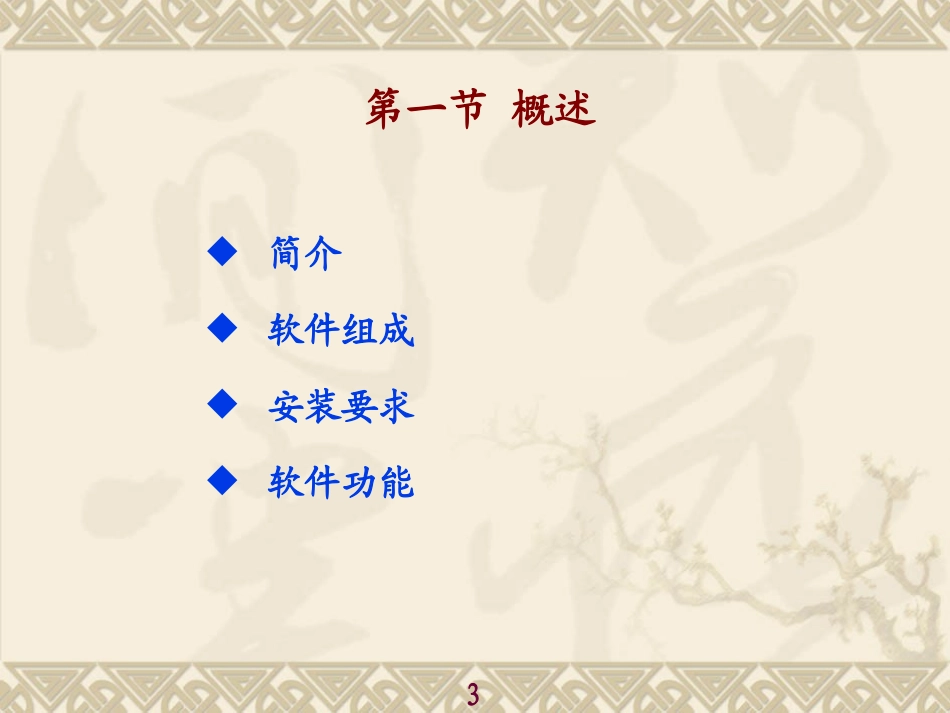

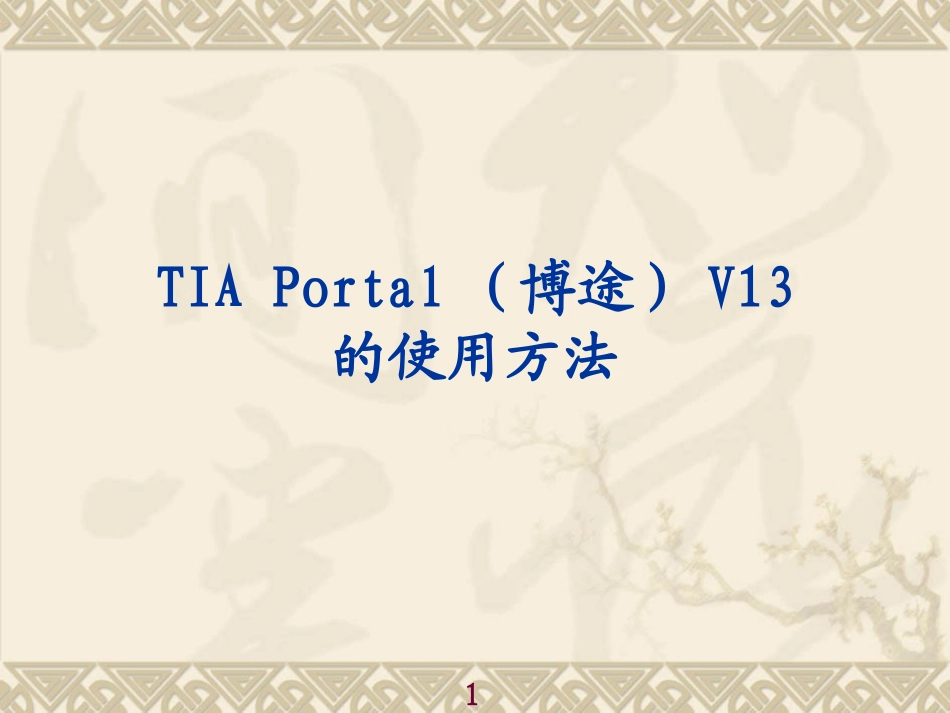

1TIAPortal（博途）V13的使用方法2§1概述§2基本使用方法§3硬件组态§4PLC编程§5人机界面§6PCStation的组态3第一节概述简介软件组成安装要求软件功能4一、简介全集成自动化软件TIAportal(中文名为博途)，是西门子工业自动化集团发布的新一代全集成自动化软件。它几乎适用于所有自动化任务。借助这个软件平台，用户能够快速、直观地开发和调试自动化控制系统。与传统方法相比，无需花费大量时间集成各个软件包，显著地节省了时间，提高了设计效率。到2016年为止，最新版本是V14。有Basic、comfort、Advanced、Professional等四个级别版本。5二、软件组成(Professional专业版)SIMATICSTEP7ProfessionalV13，用于硬件组态和编写PLC程序。SIMATICSTEP7PLCSIMV13，用于仿真调试。SIMATICWinCCProfessionalV13，用于组态可视化监控系统，支持触摸屏和PC工作站。SINAMICSStartdriveV13，设置和调试变频器。STEP7SafetyAdvancedV13，用于安全型S7系统。按照上述排列顺序安装！6三、安装要求硬件要求操作系统要求兼容性要求71、硬件要求(专业版)处理器：四核以上。内存：不少于4G，建议8G。硬盘：300GB以上。显示器：不小于15.6“宽屏。图形分辨率：不低于1920×1080。上述要求是保证软件流畅运行的条件！82、操作系统要求Windows7HomePremiumSP1(针对Basic版)。Windows7ProfessionalSP1或EnterpriseSP1或UltimateSP1。Windows8.1(针对Basic版)。Windows8.1Pro或Enterprise。MicrosoftServer2012R2Standard。WindowsServer2008R2StandardEditionSP2。安装和使用时要求管理员操作权限！93、兼容性要求(针对Professional版)TIAPortalV13、STEP7V5.5、STEP7Micro/WINV4.0SP9可以在同一台电脑上安装并使用。TIAPortalWinCCV13和WinCCflexible2008SP3可以在同一台电脑上安装并使用。TIAPortalWinCCV13和WinCCV7.0～V7.3不能在同一台电脑上安装并使用。10三、软件功能详见《TIAPortal专业版系统手册》！不支持S7-400H！11第二节基本使用方法启动操作界面12一、启动双击13Portal视图项目视图二、操作界面视图模式单击141、Portal视图项目内容启动设备与网络PLC编程运动控制&技术可视化在线与诊断打开现有项目创建新项目移植项目关闭项目欢迎光临新手上路已安装的产品帮助用户界面语言显示所有设备添加新设备组态网络帮助显示所有对象添加新块显示交叉引用显示程序结构帮助显示所有对象新增对象帮助显示所有条目新增新条目编辑画面编辑HMI变量编辑报警列表设备设置仿真设备帮助显示所有设备在线状态可访问设备帮助15项目项目下的操作内容单击选中操作内容单击选中单击16单击单击17单击单击单击单击单击18单击19双击20单击单击单击21单击单击22单击单击232、项目视图操作界面类似于WINDOWS的资源管理器。功能比Portal视图强，操作内容更加丰富。因而大多数用户都选择在项目视图模式下进行硬件组态、编程、可视化监控画面系统设计、仿真调试、在线监控等操作。24打开的项目名称菜单工具栏项目树编辑区选件区2526新建项目打开项目保存项目打印剪切复制粘贴删除撤消重做查找查找下载到设备从设备上传仿真在PC上运行转到在线转到离线可访问的设备启动CPU停止CPU交叉引用水平拆分垂直拆分工具栏27项目的打开28查看硬件组态双击单击双击单击选中后单击单击选中后单击单击29双击双击双击30编辑PLC程序双击31第三节硬件组态任务要求新建项目添加新的IO控制器和IO监视器添加新的IO设备设备组态组态网络设置网络参数32一、任务要求创建一个由IO控制器、IO监视器和分布式IO设备构成的PROFINET现场总线网络。硬件组态要求如下：1、IO控制器选用S7-300的紧凑型CPU314C-2PN/DP，订货号：6ES7314-6EH04-0AB0。IP地址设为192.168.2.2，设备名称取为PLC_01(TIAPortal支持带下划线名称)。2、IO监视器选用TP700，订货号：6AV2124-0GC01-0AX0。IP地址设为192.168.2.3，设备名称取为HMI_01。333、IO设备选用ET200S，ET200S由通讯模块、两个电源模块、五个数字量输入模块和五个数字量输出模块组成。通讯模块选用IM151-3PN，订货号：6ES7...
