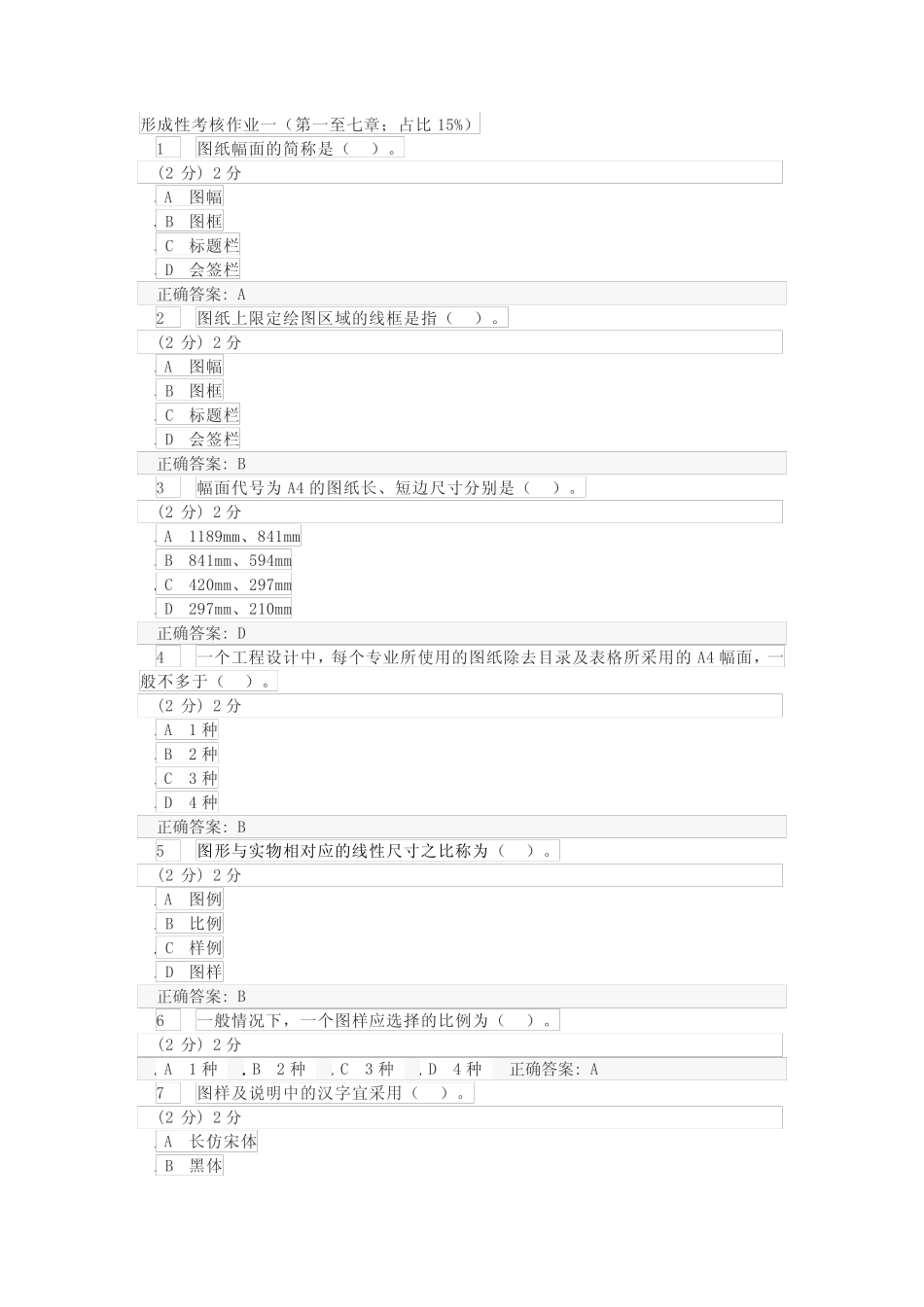

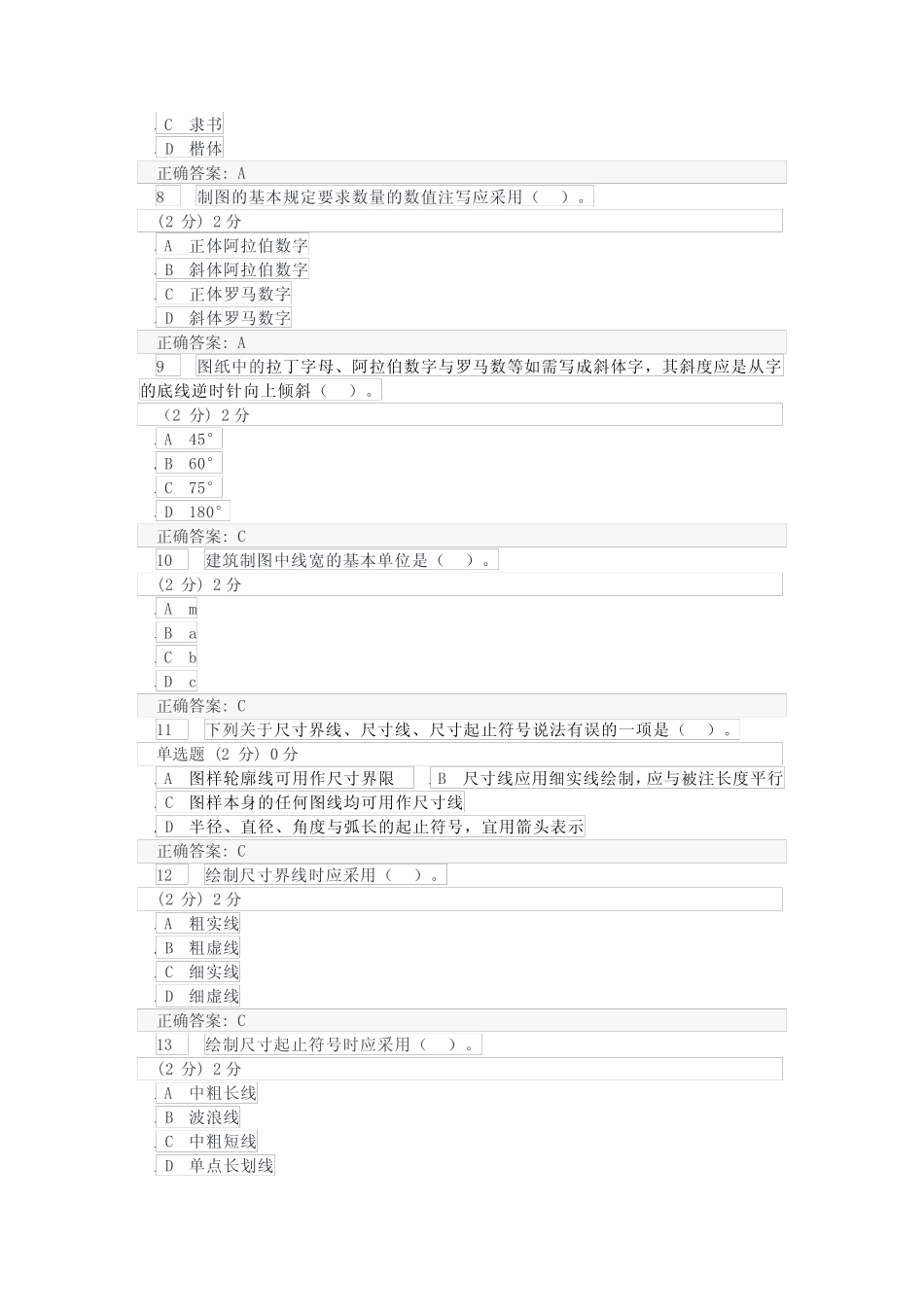

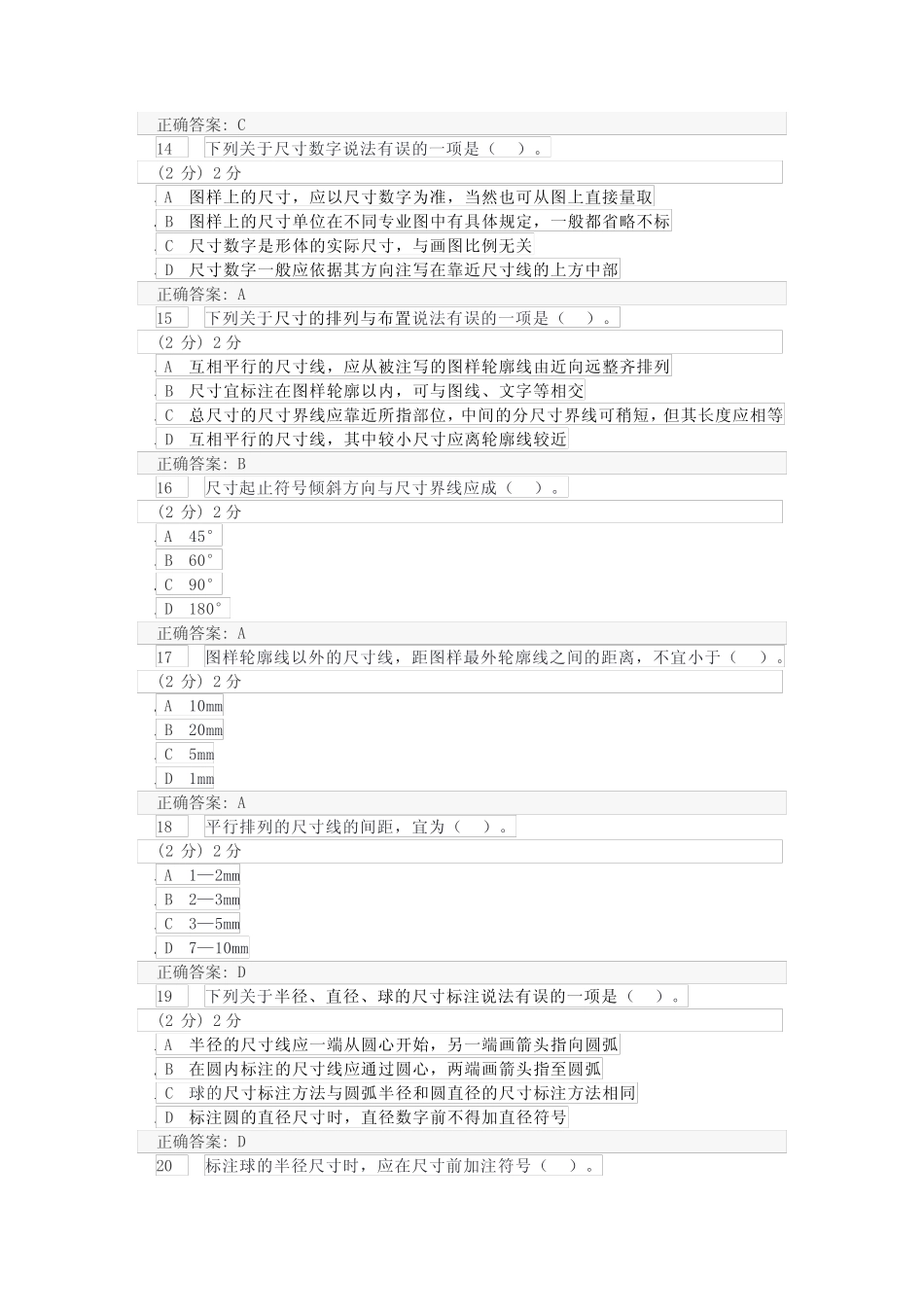

形成性考核作业一（第一至七章；占比15%）1图纸幅面的简称是（）。(2分)2分A图幅B图框C标题栏D会签栏正确答案:A2图纸上限定绘图区域的线框是指（）。(2分)2分A图幅B图框C标题栏D会签栏正确答案:B3幅面代号为A4的图纸长、短边尺寸分别是（）。(2分)2分A1189mm、841mmB841mm、594mmC420mm、297mmD297mm、210mm正确答案:D4一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）。(2分)2分A1种B2种C3种D4种正确答案:B5图形与实物相对应的线性尺寸之比称为（）。(2分)2分A图例B比例C样例D图样正确答案:B6一般情况下，一个图样应选择的比例为（）。(2分)2分A1种B2种C3种D4种正确答案:A7图样及说明中的汉字宜采用（）。(2分)2分A长仿宋体B黑体C隶书D楷体正确答案:A8制图的基本规定要求数量的数值注写应采用（）。(2分)2分A正体阿拉伯数字B斜体阿拉伯数字C正体罗马数字D斜体罗马数字正确答案:A9图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（）。（2分)2分A45°B60°C75°D180°正确答案:C10建筑制图中线宽的基本单位是（）。(2分)2分AmBaCbDc正确答案:C11下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（）。单选题(2分)0分A图样轮廓线可用作尺寸界限B尺寸线应用细实线绘制，应与被注长度平行C图样本身的任何图线均可用作尺寸线D半径、直径、角度与弧长的起止符号，宜用箭头表示正确答案:C12绘制尺寸界线时应采用（）。(2分)2分A粗实线B粗虚线C细实线D细虚线正确答案:C13绘制尺寸起止符号时应采用（）。(2分)2分A中粗长线B波浪线C中粗短线D单点长划线正确答案:C14下列关于尺寸数字说法有误的一项是（）。(2分)2分A图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取B图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标C尺寸数字是形体的实际尺寸，与画图比例无关D尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部正确答案:A15下列关于尺寸的排列与布置说法有误的一项是（）。(2分)2分A互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列B尺寸宜标注在图样轮廓以内，可与图线、文字等相交C总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等D互相平行的尺寸线，其中较小尺寸应离轮廓线较近正确答案:B16尺寸起止符号倾斜方向与尺寸界线应成（）。(2分)2分A45°B60°C90°D180°正确答案:A17图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）。(2分)2分A10mmB20mmC5mmD1mm正确答案:A18平行排列的尺寸线的间距，宜为（）。(2分)2分A1—2mmB2—3mmC3—5mmD7—10mm正确答案:D19下列关于半径、直径、球的尺寸标注说法有误的一项是（）。(2分)2分A半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧B在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧C球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同D标注圆的直径尺寸时，直径数字前不得加直径符号正确答案:D20标注球的半径尺寸时，应在尺寸前加注符号（）。(2分)2分ARBSRCRSDS正确答案:B21标注圆弧的弧长时，表示尺寸线应以（）。(2分)2分A箭头B该圆弧同心的圆弧线表示C标注圆弧的弦长D平行与圆弧的直线正确答案:B22下列关于角度、弧长、弦长的标注说法有误的一项是（）。(2分)2分A角度的尺寸线应以圆弧表示B角度的起止符号应以箭头表示，如没有足够的位置画箭头，可用圆点代替C标注圆弧的弧长时，尺寸界线应垂直于该圆弧的弦D标注圆弧的弦长时，尺寸线应以垂直于该弦的直线表示正确答案:D23在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（）。(2分)2分ARBtCLDS正确答案:B24下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（）。(2分)2分A坡度禁止用直角三角形标注B标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”C外形为非圆曲线的构件，可用坐标形式标注尺寸D标注坡度时，应加注坡度符号正确答案:A25下列关于尺寸的简化标注说法有误的一项是（）。(2分)2分A杆件或管线的长度，可直接将尺寸数字沿杆件或管线的一侧注写...
