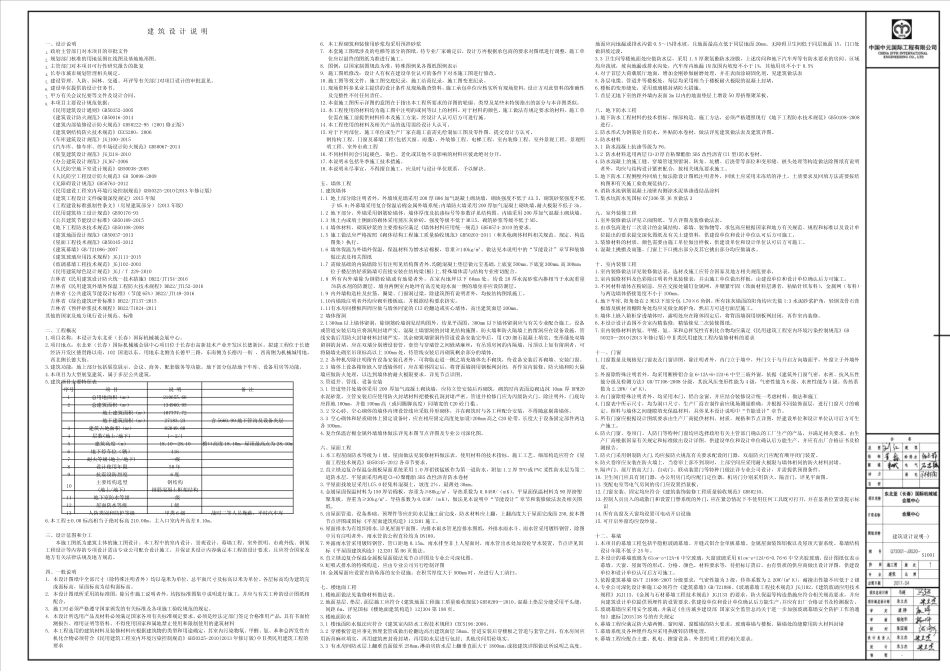

建筑设计说明一、设计说明1.政府主管部门对本项目的审批文件2.规划部门核准的用地范围红线图及基地地形图。3.主管部门对本项目可行性研究报告的批复4.长春市城市规划管理相关规定。5.建设管理、人防、园林、交通、环评等有关部门对项目设计的审批意见。6.建设单位提供的设计任务书。7.甲方有关会议纪要等文件及设计合同。8.本项目主要设计规范依据：《民用建筑设计通则》GB50352-2005《建筑设计防火规范》GB50016-2014《建筑内部装修设计防火规范》GB50222-95（2001修正版）《建筑钢结构防火技术规范》CECS200：2006《车库建筑设计规范》JGJ100-2015《汽车库、修车库、停车场设计防火规范》GB50067-2014《展览建筑设计规范》JGJ218-2010《办公建筑设计规范》JGJ67-2006《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《无障碍设计规范》GB50763-2012《民用建设工程室内环境污染控制规范》GB50325-2010(2013年修订版)《建筑工程设计文件编制深度规定)2015年版《工程建设标准强制性条文》（房屋建筑部分）(2013年版)《民用建筑热工设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2015《地下工程防水技术规范》GB50108-2008《建筑地面设计规范》GB50037-2013《屋面工程技术规范》GB50345-2012《建筑幕墙》GB/T21086-2007《建筑玻璃应用技术规程》JGJ113-2015《玻璃幕墙工程技术规范》JGJ102-2003《民用建筑绿色设计规范》JGJ／T229-2010吉林省《民用建筑设计防火统一技术措施》DB22/JT154-2016吉林省《民用建筑外墙外保温工程防火技术规程》DB22/JT152-2016吉林省《公共建筑节能设计标准》（节能65%）DB22/JT149-2016吉林省《绿色建筑评价标准》DB22/JT137-2015吉林省《预拌砂浆技术规程》DB22/T1024-2011其他的国家及地方现行设计规范、标准二、工程概况1.项目名称：本设计为东北亚（长春）国际机械城会展中心。2.项目地点：东北亚（长春）国际机械城会展中心项目位于长春市高新技术产业开发区长德新区。拟建工程位于长德经济开发区德贤路以南，102国道以东。用地东北侧为长德甲三路，东南侧为长德丙一街，西南侧为机械城用地，西北侧长德大街。3.建筑功能：地上部分包括展览展示、会议、商务、配套服务等功能。地下部分包括地下车库、设备用房等功能。4.本项目为大型展览建筑，属于多层公共建筑。5.建筑项目主要特征表序号项目说明备注1总用地面积（m2）210655.662总建筑面积（m2）134960.95地上建筑面积（m2）107777.72地下建筑面积（m2）27183.23含5660.99地下管沟及设备夹层3建筑占地面积（m2）82049.804层数(地上/地下)1～2/15建筑高度（m）18.10～28.10檐口高度18.10m，屋顶最高点为28.10m6地下停车位（辆）4167耐火等级(地上/地下)一级8设计使用年限50年9抗震设防烈度6度10主要结构选型(地上/地下)钢结构钢筋混凝土框架结构11地下室防水等级一级12屋面防水等级I级13人防类别和防护等级甲类6级战时二等人员掩蔽，平时汽车库6.本工程±0.00标高相当于绝对标高210.00m，主入口室内外高差0.10m。三、设计范围和分工本施工图纸为建筑主体的施工图设计。本工程中的室内设计、景观设计、幕墙工程、室外照明、市政外线、钢架工程设计等内容的专项设计需由专业公司配合设计施工，并保证其设计内容满足本工程的设计要求，且应符合国家及地方有关法律法规及地方规范。四、一般说明1.本设计图纸中全部尺寸（除特殊注明者外）均以毫米为单位，总平面尺寸及标高以米为单位。各层标高均为建筑完成面标高，屋面标高为结构面标高。2.本设计图纸所采用的标准图，除另作施工说明者外，均按标准图集中说明进行施工，并应与有关工种的设计图纸相配合。3.施工时必须严格遵守国家颁发的有关标准及各项施工验收规范的规定。4.本设计所选用产品及材料必须满足国家各项有关标准规定要求，必须是经法定部门签定合格准用产品，具有书面检测报告、准用证明等资料。不得使用国家和属地禁止使用和限制使用的建筑材料5.本工程选用的建筑材料及装修材料应根据建筑物的类型和用途确定，其室内污染物氡、甲醛、氨、苯和总挥发性有机化合物必须符合《民用建筑工程室内环境...
