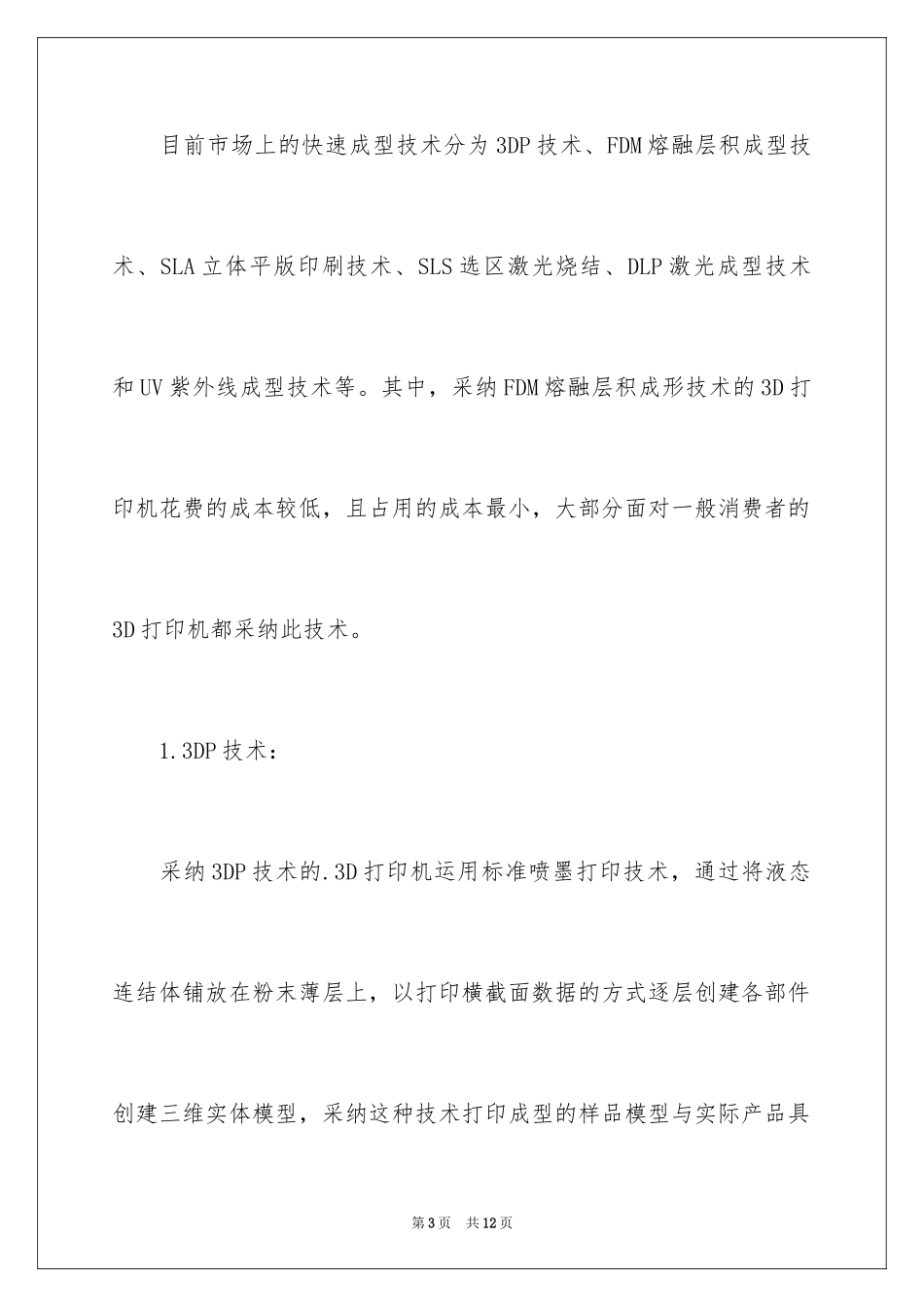

20223D打印机常见实现方法3D打印机常见实现方法3D打印是通过计算机建模软件建模，再将建成的三维模型;分区;成逐层的截面，即切片，从而指导打印机逐层打印。打印机通过读取文件中的横截面信息，用液体状、粉状或片状的材料将这些截面逐层地打印出来，再将各层截面以各种方式粘合起来从而制造出一个实体这种技术的特点在于其几乎可以造出任何形态的物品。打印机打出的截面的厚度(即Z方向)以及平面方向即X-Y方向的辨别率是以dpi(像素每英寸)或者微米来计算的。一般的厚度为100微米，即0.1毫米。第1页共12页打印出来的;墨水滴;的直径通常为50到100个微米。用传统方法制造出一个模型通常须要数小时到数天，依据模型的尺寸以及困难程度而定。而用三维打印的技术则可以将时间缩短为数个小时，当然其是由打印机的性能以及模型的尺寸和困难程度而定的。传统的制造技术如注塑法可以以较低的成本大量制造聚合物产品，而三维打印技术则可以以更快，更有弹性以及更低成本的方法生产数量相对较少的产品一个桌面尺寸的三维打印机就可以满意设计者或概念开发小组制造模型的须要。常见的技术第2页共12页目前市场上的快速成型技术分为3DP技术、FDM熔融层积成型技术、SLA立体平版印刷技术、SLS选区激光烧结、DLP激光成型技术和UV紫外线成型技术等。其中，采纳FDM熔融层积成形技术的3D打印机花费的成本较低，且占用的成本最小，大部分面对一般消费者的3D打印机都采纳此技术。1.3DP技术：采纳3DP技术的.3D打印机运用标准喷墨打印技术，通过将液态连结体铺放在粉末薄层上，以打印横截面数据的方式逐层创建各部件创建三维实体模型，采纳这种技术打印成型的样品模型与实际产品具第3页共12页有同样的色调，还可以将彩色分析结果干脆描绘在模型上，模型样品所传递的信息较大。3DP技术工作原理是，先铺一层粉末，然后运用喷嘴将粘合剂喷在须要成型的区域，让材料粉末粘接，形成零件截面然后不断重复铺粉、喷涂、粘接的过程，层层叠加，获得最终打印出来的零件。3DP技术的优势在于成型速度快、无需支撑结构，而且能够输出彩色打印产品，这是其他技术都比较难以实现的。3DP技术的典型设备，是3DS旗下zcorp的zprinter系列，也是3D照相馆运用的设备，zprinter的z650打印出来的产品最大可以输出39万色，色调方面特第4页共12页别丰富，也是在色调外观方面，打印产品最接近于成品的3D打印技术。但是3DP技术也有不足，首先粉末粘接的干脆成品强度并不高，只能作为测试原型，其次由于粉末粘接的工作原理，成品表面不如SLA光滑，精细度也有劣势，所以一般为了产生拥有足够强度的产品，还须要一系列的后续处理工序。此外，由于制造相关材料粉末的技术比较困难，成本较高，所以3DP技术主要应用在专业领域，桌面级别仅有一个PWDR项目在启动，但仍旧处于0.1状态，尚需视察后续进展。第5页共12页2.FDM熔融层积成型技术：FDM熔融层积成型技术是将丝状的热熔性材料加热溶化，同时三维喷头在计算机的限制下，依据截面轮廓信息，将材料选择性地涂敷在工作台上，快速冷却后形成一层截面。一层成型完成后，机器工作台下降一个高度(即分层厚度)再成型下一层，直至形成整个实体造型。其成型材料种类多，成型件强度高、精度较高，主要适用于成型小塑料件。FDM技术的优势在于制造简洁，成本低廉，但是桌面级的FDM打印机，由于出料结构简洁，难以精确限制出料形态与成型效果，同时第6页共12页温度对于FDM成型效果影响特别大，而桌面级FDM3D打印机通常都缺乏恒温设备，因此基于FDM的桌面级3D打印机的成品精度通常为0.3mm-0.2mm，少数高端机型能够支持0.1mm层厚，但是受温度影响特别大，成品效果依旧不够稳定。此外，大部分FDM机型制作的产品边缘都有分层沉积产生的;台阶效应;，较难达到所见即所得的3D打印效果，所以在对精度要求较高的快速成型领域较少采纳FDM。3.SLA立体平版印刷技术：SLA立体平版印刷技术以光敏树脂为原料，通过计算机限制激光按零件的各分层截面信息在液态的光敏树脂表面进行逐点扫描，被扫第7页共12页描区域的树脂薄层产生光聚合反应而固化，形成零件的一个薄层。一层固化完成后，工作台下移一个层厚的距离，然后在原...
