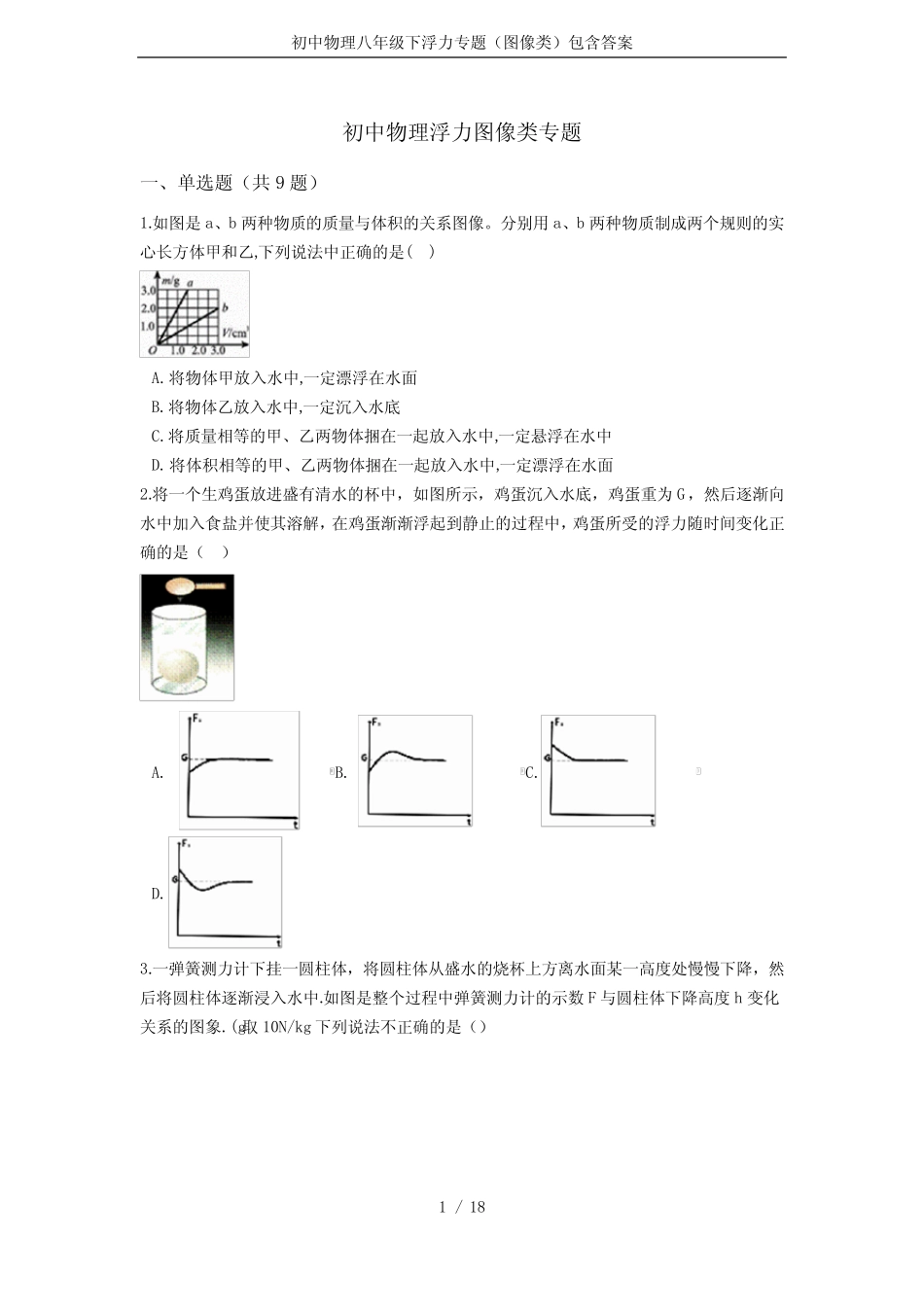

初中物理八年级下浮力专题（图像类）包含答案1/18初中物理浮力图像类专题一、单选题（共9题）1.如图是a、b两种物质的质量与体积的关系图像。分别用a、b两种物质制成两个规则的实心长方体甲和乙,下列说法中正确的是()A.将物体甲放入水中,一定漂浮在水面B.将物体乙放入水中,一定沉入水底C.将质量相等的甲、乙两物体捆在一起放入水中,一定悬浮在水中D.将体积相等的甲、乙两物体捆在一起放入水中,一定漂浮在水面2.将一个生鸡蛋放进盛有清水的杯中，如图所示，鸡蛋沉入水底，鸡蛋重为G，然后逐渐向水中加入食盐并使其溶解，在鸡蛋渐渐浮起到静止的过程中，鸡蛋所受的浮力随时间变化正确的是（）A.B.C.D.3.一弹簧测力计下挂一圆柱体，将圆柱体从盛水的烧杯上方离水面某一高度处慢慢下降，然后将圆柱体逐渐浸入水中.如图是整个过程中弹簧测力计的示数F与圆柱体下降高度h变化关系的图象.(g取10N/kg下列说法不正确的是（）初中物理八年级下浮力专题（图像类）包含答案2/18A.圆柱体的密度是1.5×103kg/m3B.圆柱体受到的重力是12NC.圆柱体受到的最大浮力是8ND.当圆柱体刚好全部浸没时，下表面受到水的压强为700Pa4.在下图所示的甲图中，石料在钢绳拉力的作用下从水面上方以恒定的速度下降，直至全部没入水中。图乙是钢绳拉力随时间t变化的图像。若不计水的摩擦力，则可算出该石料的密度为（）A.2.8×103kg/m3B.2.3×103kg/m3C.0.6×103kg/m3D.3.2×103kg/m35.如图所示,某同学将一漂浮在水面不开口的空饮料罐缓慢按入水中,同时开始计时,继续向下压一段距离,共用时t0,此过程中饮料罐所受的浮力随时间变化的图象可能是下列图中的（）A.B.C.D.初中物理八年级下浮力专题（图像类）包含答案3/186.如图甲所示,在容器底部固定一轻质弹簧,弹簧上端连有一边长为0.1m的正方体物块A,容器中水的深度为40cm时,物块A刚好完全浸没在水中,容器侧面的底部有一个由阀门B控制的出水口,打开阀门B,使水缓缓流出,当物块A有2/5的体积露出水面时,弹簧恰好处于自然伸长状态(即恢复原长没有发生形变),此时关闭阀门B．弹簧受到的拉力F跟弹簧的伸长量L关系如图所示(不计弹簧所受的浮力,物块A不吸水)则下列分析不正确的是（）A.打开阀门前物块A受到的浮力10NB.物块A的密度0.6×10kg/mC.物块A刚好完全浸没在水中时,弹簧伸长了2cmD.弹簧恰好处于自然伸长状态时水对容器底部的压强3.6×10Pa7.如图甲为盛水的烧杯，上方有弹簧测力计悬挂的圆柱体，将圆柱体缓慢下降，直至将圆柱体全部浸入水中，整个过程中弹簧测力计示数F与圆柱体下降高度h变化关系的图像如图乙所示，g取10N/kg，下列说法正确的是（）A.圆柱体受到的重力是6NB.圆柱体受到的最大浮力是3NC.圆柱体的密度是1.5×103kg/m3D.当圆柱体刚好全部浸没时，下表面受到水的压强为800pa8.将重为G的鸡蛋放进盛有浓盐水的杯中,鸡蛋漂浮,然后逐渐向杯中加入清水,当鸡蛋下沉至杯底静止时停止加水,如图所示,图中的图像能粗略描述这个过程中浮力随时间变化关系的是（）A.B.C.D.初中物理八年级下浮力专题（图像类）包含答案4/189.如图甲所示，长方体金属块在细绳竖直向上拉力作用下从水中开始一直竖直向上做匀速直线运动，上升到离水面一定的高度处。图乙是绳子拉力F随时间t变化的图象，取ᵅ=10ᵄ/ᵅᵅ。根据图象信息，下列判断正确的是（）A.该金属块重力的大小为34NB.浸没在水中的金属块受到的浮力大小是20NC.在ᵆ1至ᵆ2时间段金属块在水中受到的浮力逐渐增大D.该金属块的密度是3.4×103ᵅᵅ/ᵅ3二、多选题（共6题）10.中国自行设计、自主集成研制的“蛟龙号”深海载人潜水器最大下潜深度达到5000m，标志着中国成为继美、法、俄、日之后第五个掌握3500m以上大深度载人深潜技术的国家。“蛟龙号”从刚入水至下潜到最深处的过程中，所受的海水压强p和浮力F浮随下潜深度h变化关系的图像如图所示，其中正确的是（）A.甲B.乙C.丙D.丁11.在一个足够长的容器内装有一定量的水，将一个高10cm，底面积50cm2的圆柱形实心塑料块挂于弹簧测力计上，当塑料块底面刚好接触水面时，弹簧测力计示数为4N．如图甲所示．已知弹簧的伸长量与受到的拉力成正比，弹簧受到1N的拉力时伸长1cm．若往容器内缓慢...
