(完整版)CAD考试试题集锦 VIP免费

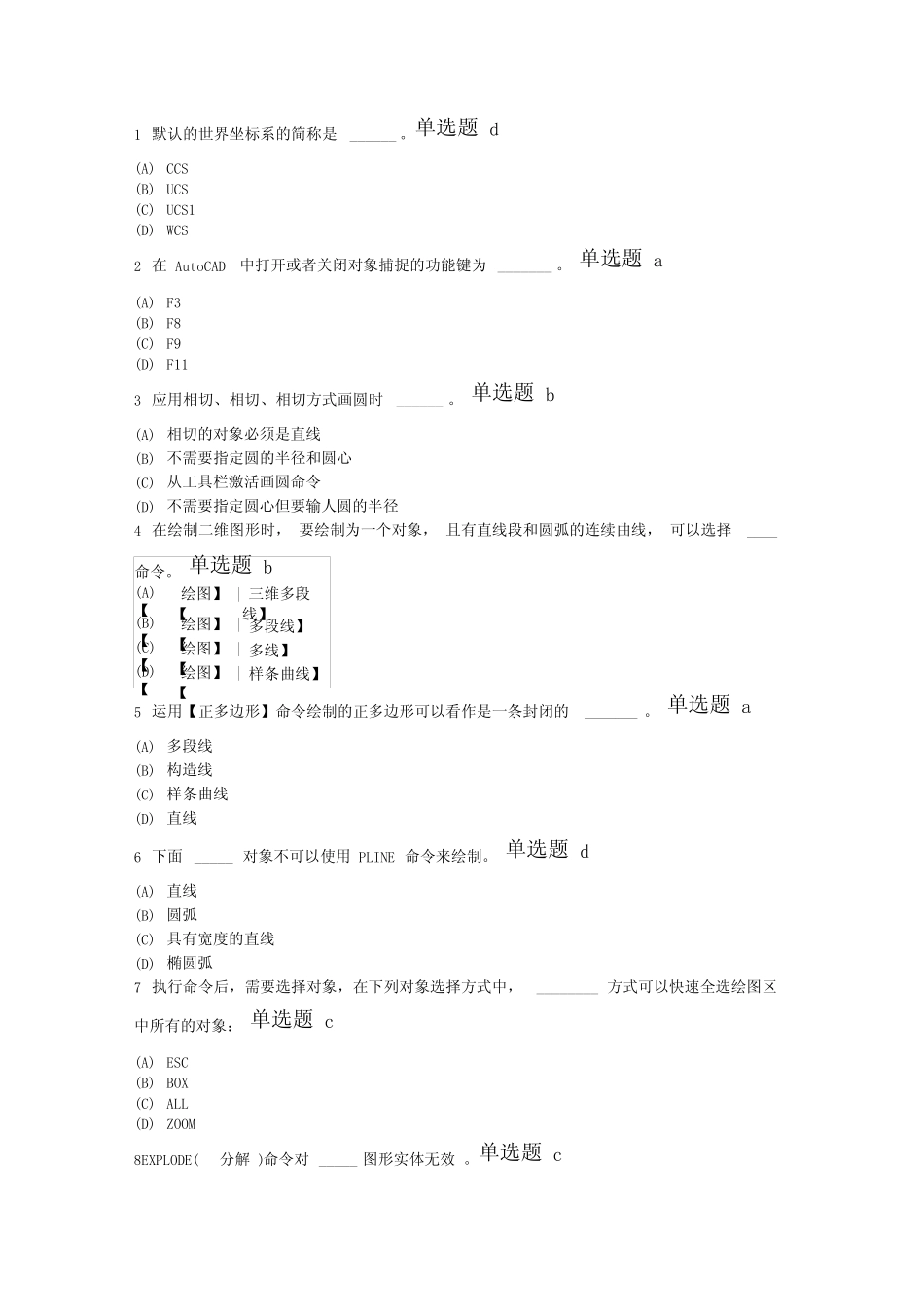

1默认的世界坐标系的简称是______。单选题d(A)CCS(B)UCS(C)UCS1(D)WCS2在AutoCAD中打开或者关闭对象捕捉的功能键为_______。单选题a(A)F3(B)F8(C)F9(D)F113应用相切、相切、相切方式画圆时______。单选题b(A)相切的对象必须是直线(B)不需要指定圆的半径和圆心(C)从工具栏激活画圆命令(D)不需要指定圆心但要输人圆的半径4在绘制二维图形时，要绘制为一个对象，且有直线段和圆弧的连续曲线，可以选择____命令。单选题b(A)【绘图】|【三维多段线】(B)【绘图】|【多段线】(C)【绘图】|【多线】(D)【绘图】|【样条曲线】5运用【正多边形】命令绘制的正多边形可以看作是一条封闭的_______。单选题a(A)多段线(B)构造线(C)样条曲线(D)直线6下面_____对象不可以使用PLINE命令来绘制。单选题d(A)直线(B)圆弧(C)具有宽度的直线(D)椭圆弧7执行命令后，需要选择对象，在下列对象选择方式中，________方式可以快速全选绘图区中所有的对象：单选题c(A)ESC(B)BOX(C)ALL(D)ZOOM8EXPLODE(分解)命令对_____图形实体无效。单选题c(A)多段线(B)正多边形(C)圆(D)尺寸标注9执行多段线编辑(PEdit)命令时，对于【合并(J)】对象之间的关系，下列说法正确的是。单选题a(A)必须端点重合(B)端点可以不重合(C)端点重合一定可以合并(D)合并后图形对象属性没有任何变化10要在60mm长的直线上标注带公差“φ60h6”直径尺寸，则需执行_____步骤。单选题d(A)用直径标注，手工输入尺寸文本内容“60h6”(B)用“标注>公差”(C)将尺寸分解后再添加公差(D)用线性标注，然后手工输入尺寸文本内容“%%C<>h”611使用图案ANSI31进行填充时，设置【角度】为15o，填充的剖面线是______度。单选题a(A)60°(B)45°(C)30°(D)15°12要获得图案填充区域的信息，下面方法不能实现的是_______。单选题b(A)用【特性】查询(B)通过菜单【工具】︱【查询】︱【面域/质量特性】(C)通过菜单【工具】︱【查询】︱【列表显示】(D)通过菜单【工具】︱【查询】︱【面积】13.____________________________一个布局中最多可以创建视口。单选题d(A)一个(B)两个(C)四个(D)四个以上14.____________下面的对象不能定义视口的边界。单选题c(A)圆(B)面域(C)开放的多段线(D)封闭的样条曲线15.____________________________保存文件的格式包括以下几种。多选题abcd(A)图形样板(*.dwt)(B)DXF(*.dxf)(C)图形(*.dwg)(D)图形标准(*.dws)16.创建新文件时，在【选择样板】对话框中文件的类型包括_______？多选题acd(A)图形样板(*.dwt)(B)备份(*.bak)(C)图形(*.dwg)(D)标准(*.dws)17.样条曲线能使用下面的_____命令进行编辑操作。多选题bcd(A)分解(B)删除(C)修剪(D)移动18.在操作中不能够删除的图层是_____。多选题abcd(A)0图层(B)当前图层(C)含有实体的层(D)外部引用依赖层19.在打开【文字样式】对话框中，对于文字样式可以执行的操作为_________。多选题abcd(A)新建文字样式(B)重命名已建立的样式(C)删除已建立而没有使用的样式(D)修改已建立的样式20.以下方法可以新建一个布局的是______。多选题abc(A)使用样板创建布局(B)使用向导创建布局(C)使用Layout命令创建布局(D)使用Mview命令创建布局21.组合选择题已知：(单位：mm)A=60问题：(1)长度I值是：________________A.86.79B.85.13C.83.48D.81.82(2)长度II值是：_________________。A.55.51B.54.41C.57.72D.56.61(3)长度III值是：_________________。A.44.76B.35.56C.40.16D.49.37(4)面积Ⅳ值是：_________________。A.4491．99B.4594.62C.4777.08D.4689.65答案：B,D,A,DA=85;B=43;C=37;问题：(1)、图中A.135.55(2)、图中A.1024.15(3)、图中A.29.75(4)、图中A.37.2D=21;I区域的周长是_B.128.41区域的面积是B.1004.9的距离是__C.131.98D.139.12IIIIIIVB.31.95的距离是__B.38.01C.1041.9D.1058.15C.31.2D.30.46C.38.83D..36.423.主观题1．设置绘图界限为A4、长度单位精度保留3位有效数字，（2分）2.按照下面要求设置图层、线型（（1）层名：中心线；颜色：红色；（2）层名：虚线；颜色：黄色；角度单位精度保留1位有效数字。2分）线型：Center；线型：Hidden；线宽：0.25；功能：画中心线线宽：0.25；功能：画虚线22...
