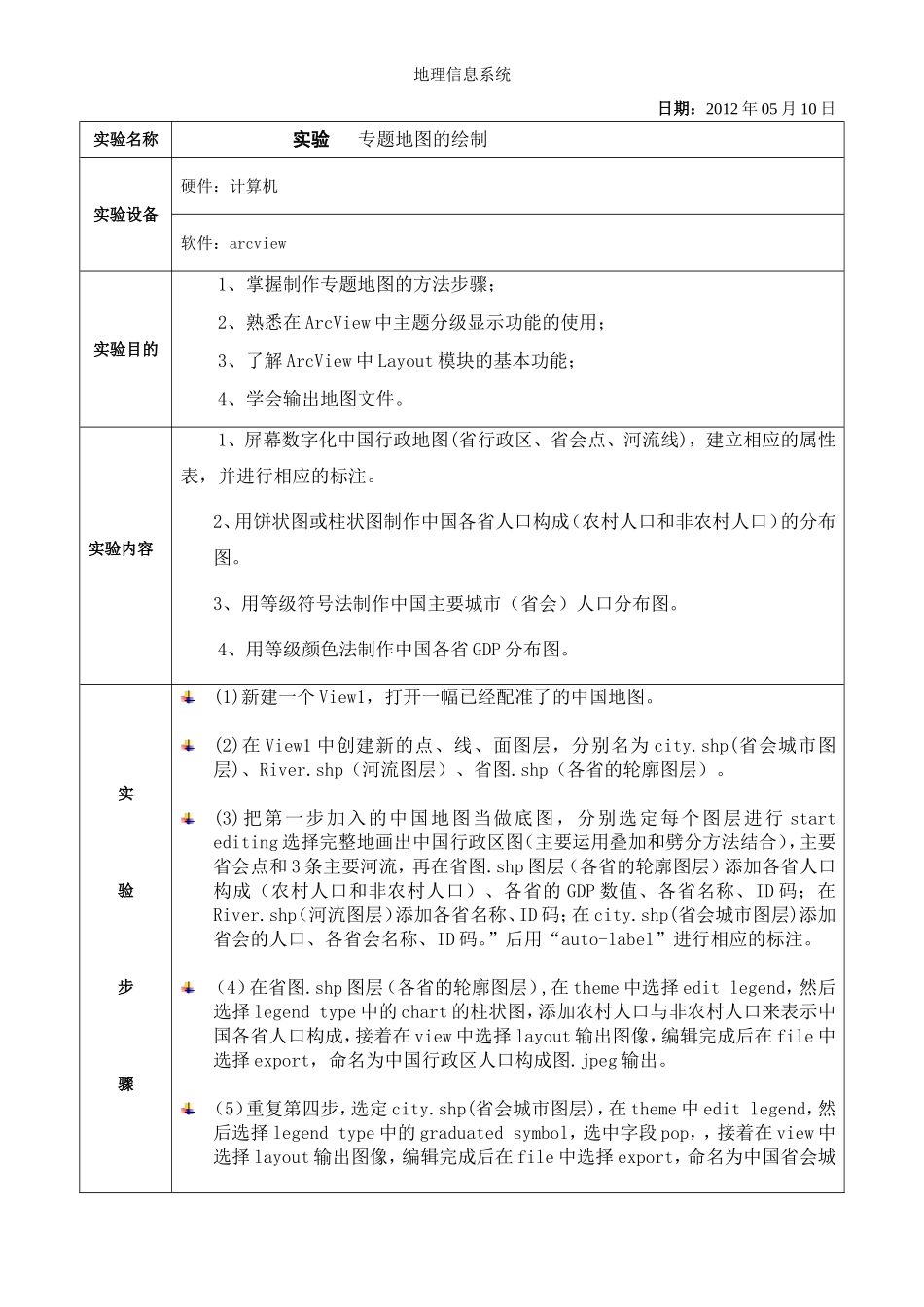

周春耀地理09-109124030158地理信息系统日期：2012年05月10日实验名称实验专题地图的绘制实验设备硬件：计算机软件：arcview实验目的1、掌握制作专题地图的方法步骤；2、熟悉在ArcView中主题分级显示功能的使用；3、了解ArcView中Layout模块的基本功能；4、学会输出地图文件。实验内容1、屏幕数字化中国行政地图(省行政区、省会点、河流线)，建立相应的属性表，并进行相应的标注。2、用饼状图或柱状图制作中国各省人口构成（农村人口和非农村人口）的分布图。3、用等级符号法制作中国主要城市（省会）人口分布图。4、用等级颜色法制作中国各省GDP分布图。实验步骤(1)新建一个View1，打开一幅已经配准了的中国地图。(2)在View1中创建新的点、线、面图层，分别名为city.shp(省会城市图层)、River.shp（河流图层）、省图.shp（各省的轮廓图层）。(3)把第一步加入的中国地图当做底图，分别选定每个图层进行startediting选择完整地画出中国行政区图（主要运用叠加和劈分方法结合），主要省会点和3条主要河流，再在省图.shp图层（各省的轮廓图层）添加各省人口构成（农村人口和非农村人口）、各省的GDP数值、各省名称、ID码；在River.shp（河流图层）添加各省名称、ID码；在city.shp(省会城市图层)添加省会的人口、各省会名称、ID码。”后用“auto-label”进行相应的标注。（4）在省图.shp图层（各省的轮廓图层）,在theme中选择editlegend，然后选择legendtype中的chart的柱状图，添加农村人口与非农村人口来表示中国各省人口构成，接着在view中选择layout输出图像，编辑完成后在file中选择export，命名为中国行政区人口构成图.jpeg输出。（5）重复第四步，选定city.shp(省会城市图层)，在theme中editlegend，然后选择legendtype中的graduatedsymbol，选中字段pop，，接着在view中选择layout输出图像，编辑完成后在file中选择export，命名为中国省会城地理信息系统市人口分布图.jpeg输出。（6）重复第四步，选定省图.shp图层（各省的轮廓图层）,在theme中选择editlegend，然后选择legendtype中的graduatedcolor，选中字段GDP，接着在view中选择layout输出图像，编辑完成后在file中选择export，命名为中国各省GDP分布图.jpeg输出。实验步骤实验结果实验结果打印附于实验报告后，包括：1、所建图层及相应的属性表。2、所绘制的专题地图。实验结果分析（1）从中国各省GDP分布图来看：中国的经济发展极不平衡，主要表现为东部沿海地区高于中西部，尤其西部经济落后。（2）从中国省会城市人口分布图来看：中国的城市人口主要集中大城市，特别是省会城市；从地区分布看，发达地区城市人口远大于落后地区，东部地区多于西部地区。（3）从中国行政区人口构成图看：中国的人口比例差别大，主要以农村人口为主，特别是广大的中西部落后地区；东部地区人口构成比西部地区合理，由此可以看出东部地区城市化水平高于中西部地区，相应地经济发展程度高于中西部。教师评语(评分)地理信息系统地理信息系统地理信息系统地理信息系统地理信息系统
