地埋电力线路的计算VIP免费

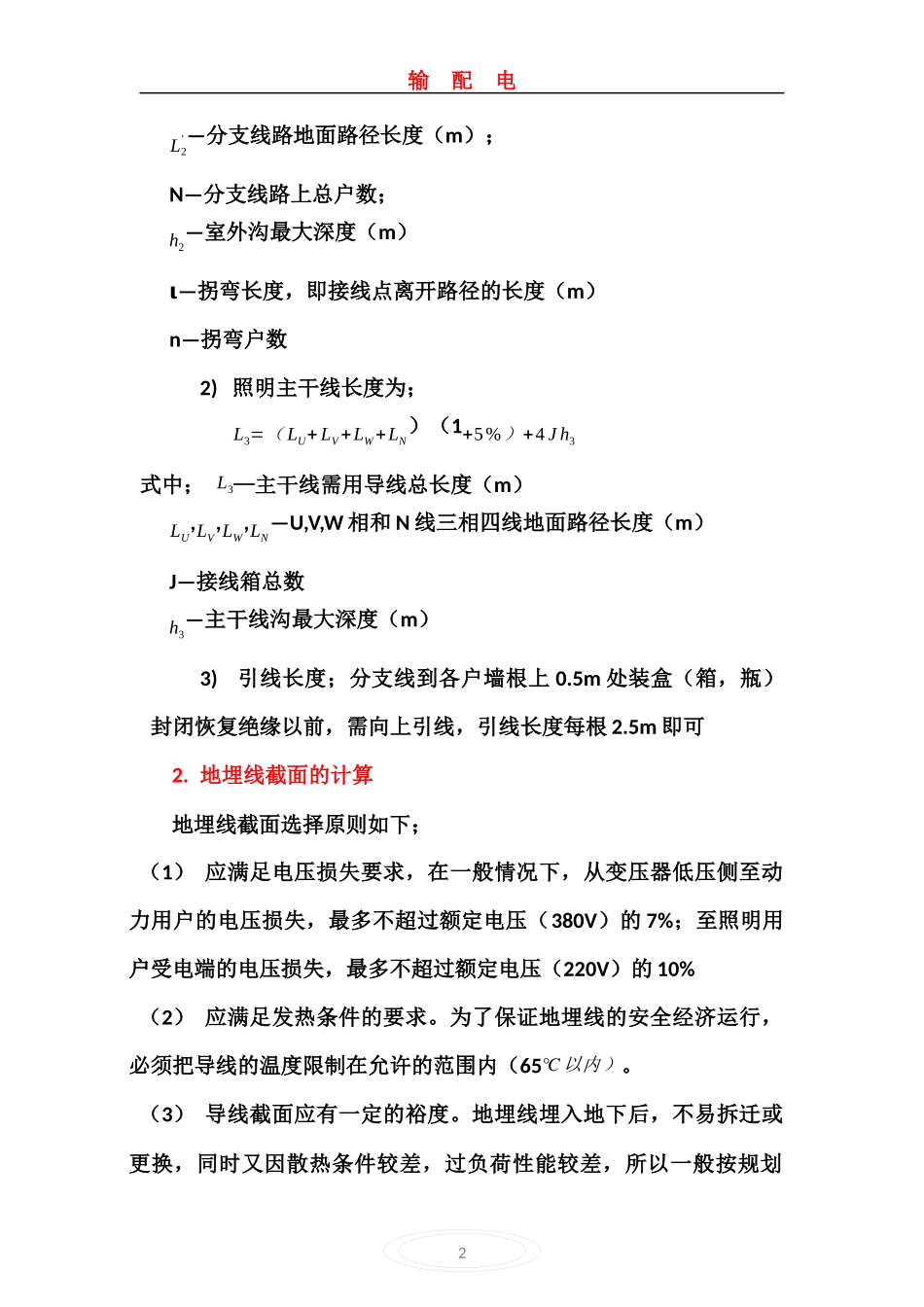

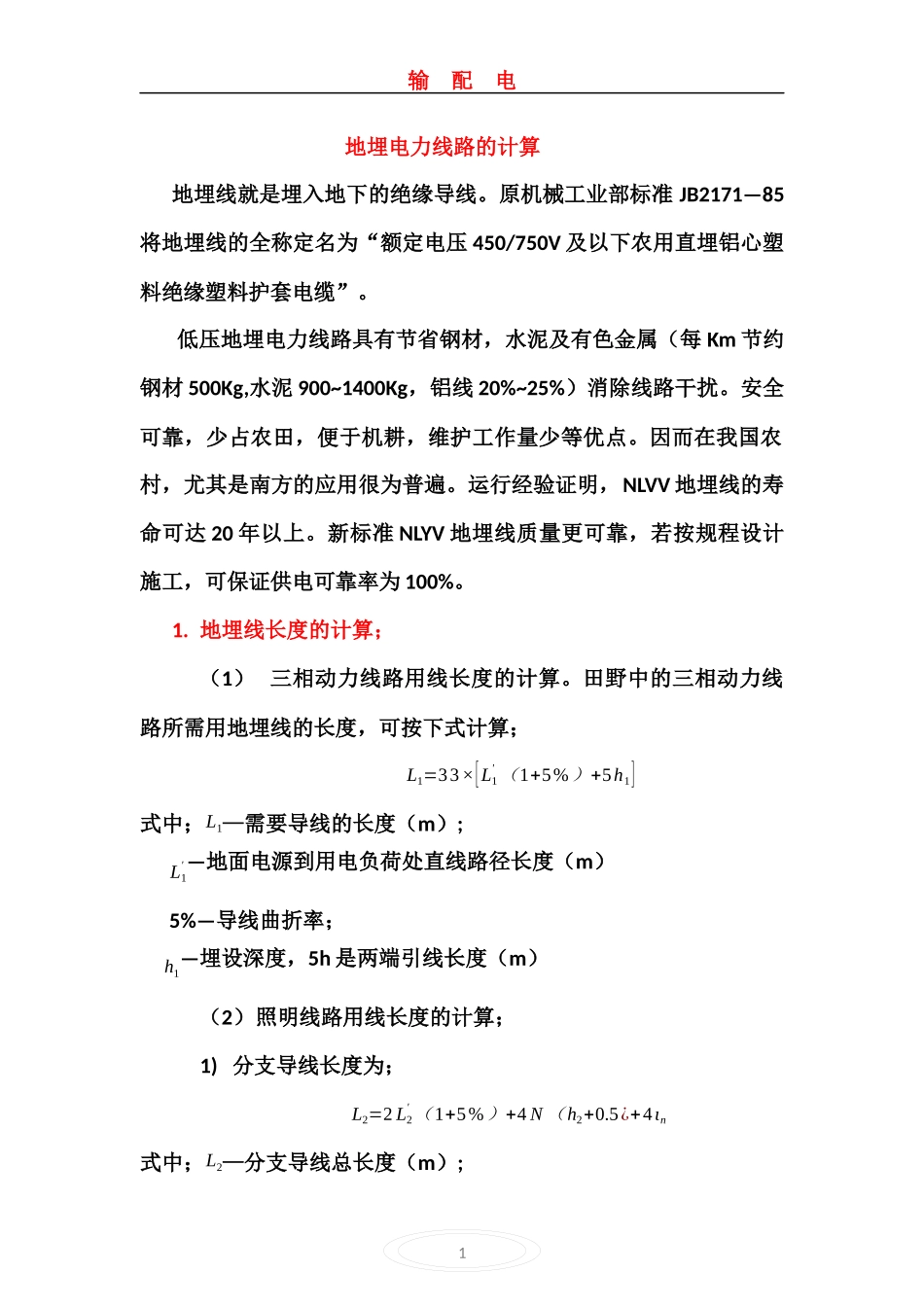

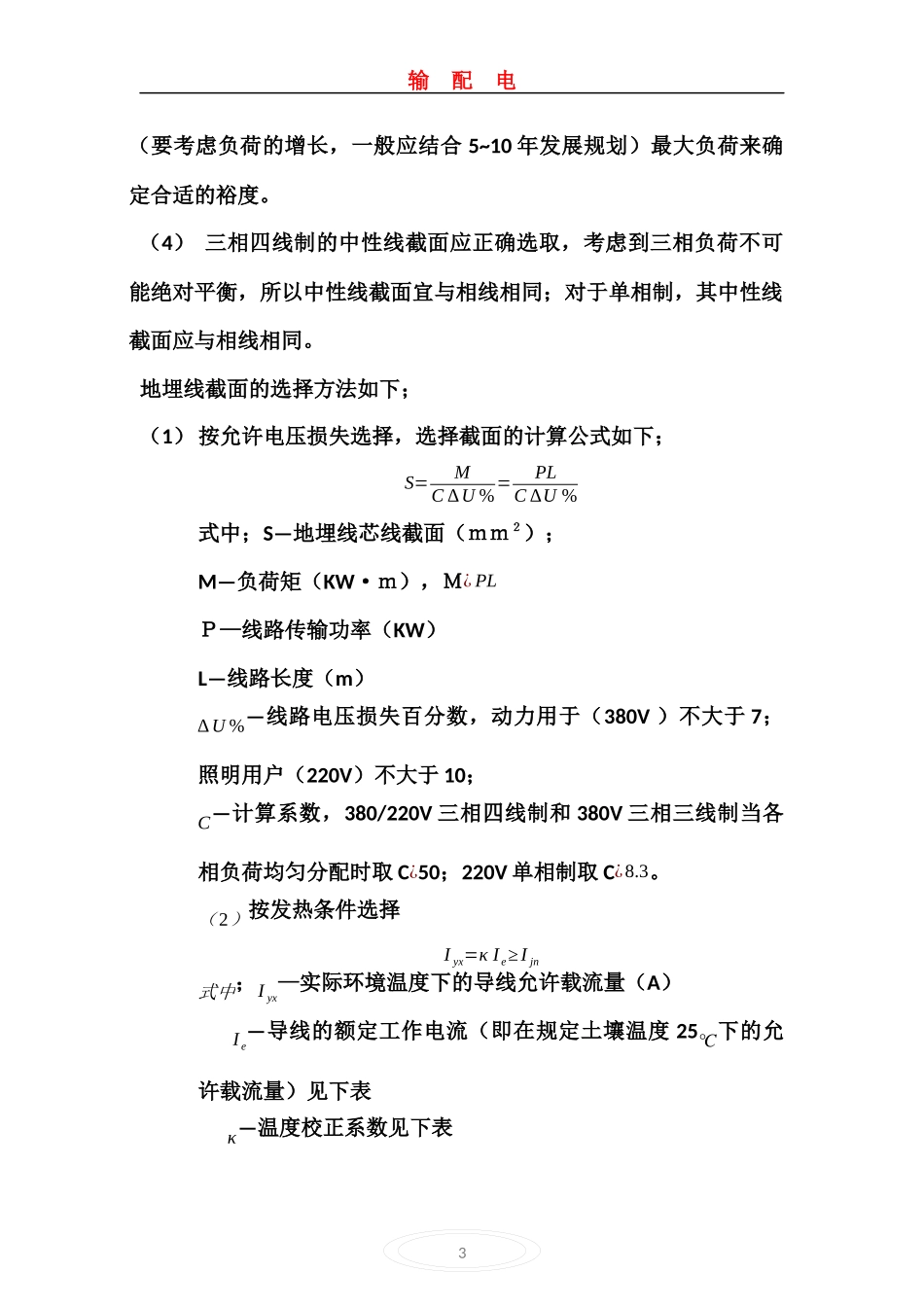

1输配电地埋电力线路的计算地埋线就是埋入地下的绝缘导线。原机械工业部标准JB2171—85将地埋线的全称定名为“额定电压450/750V及以下农用直埋铝心塑料绝缘塑料护套电缆”。低压地埋电力线路具有节省钢材，水泥及有色金属（每Km节约钢材500Kg,水泥900~1400Kg，铝线20%~25%）消除线路干扰。安全可靠，少占农田，便于机耕，维护工作量少等优点。因而在我国农村，尤其是南方的应用很为普遍。运行经验证明，NLVV地埋线的寿命可达20年以上。新标准NLYV地埋线质量更可靠，若按规程设计施工，可保证供电可靠率为100%。1.地埋线长度的计算；（1）三相动力线路用线长度的计算。田野中的三相动力线路所需用地埋线的长度，可按下式计算；L1=33×[L1'（1+5%）+5h1]式中；L1—需要导线的长度（m）;L1'—地面电源到用电负荷处直线路径长度（m）5%—导线曲折率；h1—埋设深度，5h是两端引线长度（m）（2）照明线路用线长度的计算；1)分支导线长度为；L2=2L2'（1+5%）+4N（h2+0.5¿+4ιn式中；L2—分支导线总长度（m）;2输配电L2'—分支线路地面路径长度（m）；N—分支线路上总户数；h2—室外沟最大深度（m）ι—拐弯长度，即接线点离开路径的长度（m）n—拐弯户数2)照明主干线长度为；L3=（LU+LV+LW+LN）（1+5%）+4Jh3式中；L3—主干线需用导线总长度（m）LU,LV,LW,LN—U,V,W相和N线三相四线地面路径长度（m）J—接线箱总数h3—主干线沟最大深度（m）3)引线长度；分支线到各户墙根上0.5m处装盒（箱，瓶）封闭恢复绝缘以前，需向上引线，引线长度每根2.5m即可2.地埋线截面的计算地埋线截面选择原则如下；（1）应满足电压损失要求，在一般情况下，从变压器低压侧至动力用户的电压损失，最多不超过额定电压（380V）的7%；至照明用户受电端的电压损失，最多不超过额定电压（220V）的10%（2）应满足发热条件的要求。为了保证地埋线的安全经济运行，必须把导线的温度限制在允许的范围内（65℃以内）。（3）导线截面应有一定的裕度。地埋线埋入地下后，不易拆迁或更换，同时又因散热条件较差，过负荷性能较差，所以一般按规划3输配电（要考虑负荷的增长，一般应结合5~10年发展规划）最大负荷来确定合适的裕度。（4）三相四线制的中性线截面应正确选取，考虑到三相负荷不可能绝对平衡，所以中性线截面宜与相线相同；对于单相制，其中性线截面应与相线相同。地埋线截面的选择方法如下；（1）按允许电压损失选择，选择截面的计算公式如下；S=MC∆U%=PLC∆U%式中；S—地埋线芯线截面（ｍｍ２）；M—负荷矩（KW·ｍ），Ｍ¿PLＰ—线路传输功率（KW）L—线路长度（m）∆U%—线路电压损失百分数，动力用于（380V）不大于7；照明用户（220V）不大于10；C—计算系数，380/220V三相四线制和380V三相三线制当各相负荷均匀分配时取C¿50；220V单相制取C¿8.3。（2）按发热条件选择Iyx=κIe≥Ijn式中；Iyx—实际环境温度下的导线允许载流量（A）Ie—导线的额定工作电流（即在规定土壤温度25℃下的允许载流量）见下表κ—温度校正系数见下表4输配电Ijn—通过相线的计算电流（A）表2--53地埋线的安全载流量标称截面（mm2）长期连续负荷允许载流量（A）埋地敷设室内明敷ρr（℃·㎝/W）ρr（℃·㎝/W）NLVNLVVNLYVNLVNLVVNLYVNLYV—１NLVNLVVNLYV2.53535323225254454543433231665606055404010908580655555161201101051008080251501401301251051053518517016015013013550230210195175165165注；1ρr为土壤热阻系数，一般情况下，长江以北取ρr=120，长江以南取ρr=¿80为宜。2土壤温度；25℃；3导电线芯最高允许工作温度；65℃；表2—54温度校正系数实际环境温度（℃）51015202530354045校正系数K1.221.171.121.061.00.9350.8650.7910.707表2—55用电设备不同功率因数时输送每KW有功功率线路计算电流值IJScosφ电压（V）1.000.950.900.850.800.750.700.650.605输配电2204.554.795.055.355.686.066.497.007.583801.521.601.691.791.902.032.172.342.53☞例：某地埋线传输功率为30KW，线路长度为100m,采用380/220V三相四线制供电，三相负荷对称，试按允许电压损失选择地埋线截面解；设允许电压损失为8%，即∆U%=8，则地埋线截...
