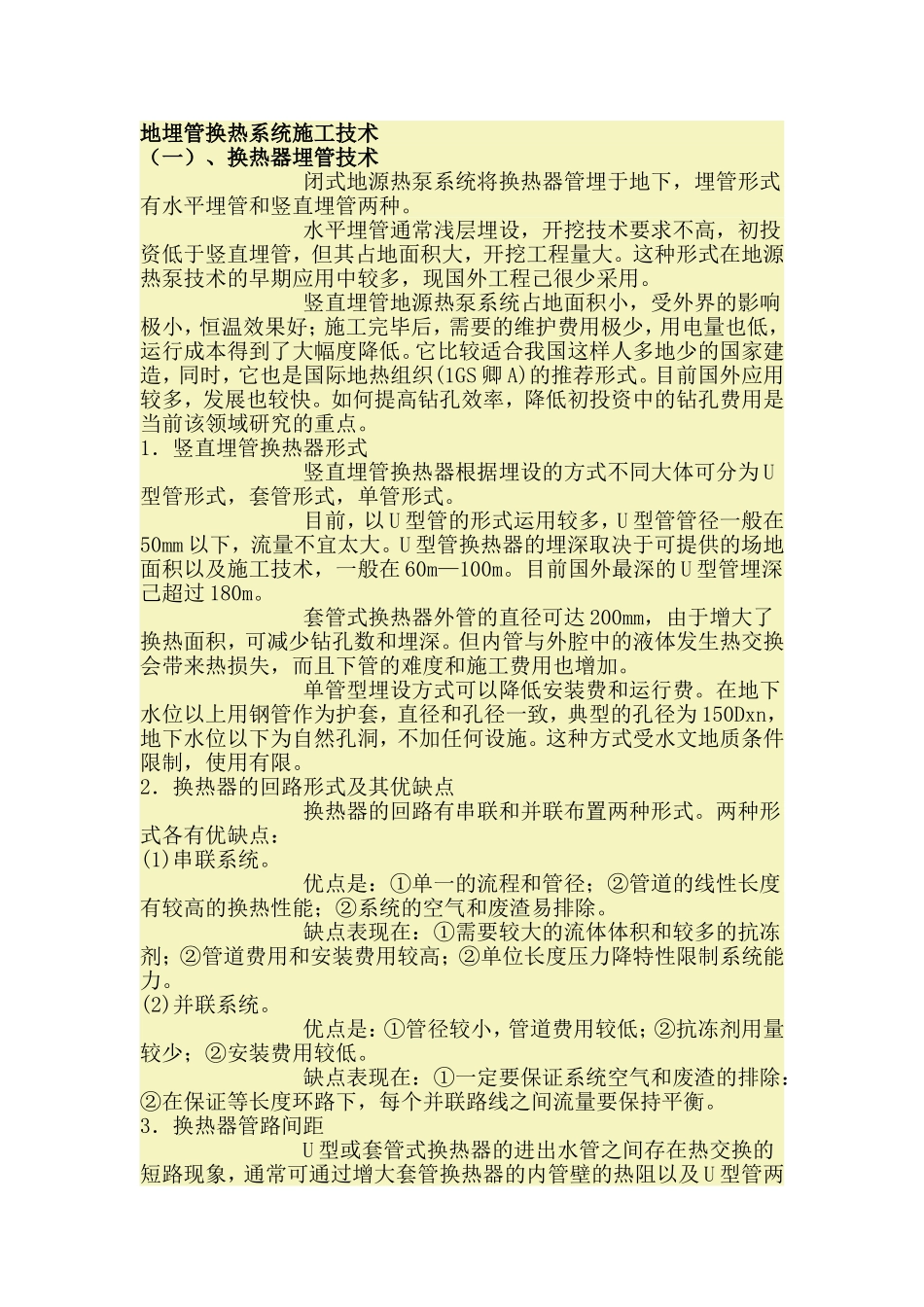

地埋管换热系统施工技术（一）、换热器埋管技术闭式地源热泵系统将换热器管埋于地下，埋管形式有水平埋管和竖直埋管两种。水平埋管通常浅层埋设，开挖技术要求不高，初投资低于竖直埋管，但其占地面积大，开挖工程量大。这种形式在地源热泵技术的早期应用中较多，现国外工程己很少采用。竖直埋管地源热泵系统占地面积小，受外界的影响极小，恒温效果好；施工完毕后，需要的维护费用极少，用电量也低，运行成本得到了大幅度降低。它比较适合我国这样人多地少的国家建造，同时，它也是国际地热组织(1GS卿A)的推荐形式。目前国外应用较多，发展也较快。如何提高钻孔效率，降低初投资中的钻孔费用是当前该领域研究的重点。1．竖直埋管换热器形式竖直埋管换热器根据埋设的方式不同大体可分为U型管形式，套管形式，单管形式。目前，以U型管的形式运用较多，U型管管径一般在50mm以下，流量不宜太大。U型管换热器的埋深取决于可提供的场地面积以及施工技术，一般在60m—100m。目前国外最深的U型管埋深己超过180m。套管式换热器外管的直径可达200mm，由于增大了换热面积，可减少钻孔数和埋深。但内管与外腔中的液体发生热交换会带来热损失，而且下管的难度和施工费用也增加。单管型埋设方式可以降低安装费和运行费。在地下水位以上用钢管作为护套，直径和孔径一致，典型的孔径为150Dxn，地下水位以下为自然孔洞，不加任何设施。这种方式受水文地质条件限制，使用有限。2．换热器的回路形式及其优缺点换热器的回路有串联和并联布置两种形式。两种形式各有优缺点：(1)串联系统。优点是：①单一的流程和管径；②管道的线性长度有较高的换热性能；②系统的空气和废渣易排除。缺点表现在：①需要较大的流体体积和较多的抗冻剂；②管道费用和安装费用较高；②单位长度压力降特性限制系统能力。(2)并联系统。优点是：①管径较小，管道费用较低；②抗冻剂用量较少；②安装费用较低。缺点表现在：①一定要保证系统空气和废渣的排除：②在保证等长度环路下，每个并联路线之间流量要保持平衡。3．换热器管路间距U型或套管式换热器的进出水管之间存在热交换的短路现象，通常可通过增大套管换热器的内管壁的热阻以及U型管两支管之间的距离来减少热短路。为了尽量减小钻孔与钻孔之间的热影响，应根据可利用土地面积及换热器效能确定两组埋管的间距。U型竖埋管钻孔的水平间距通常为4m～6m，对于具体工程可以通过计算进行方案比较来确定合适由于换热器管需要长期埋于地下工作，因此首先必须是使用寿命长、耐腐蚀的材料；其次要求其热交换效率要高；最后选择易加工、造价低的材料。综合以上因素，目前国内外应用较多的是高密度聚乙烯管(PE)和聚丁烯管。管道直径应以流体压降和传热性能相协调为原则，管壁厚度选择要综合考虑地源热泵系统换热要求、换热管数量、埋深与地质条件等因素而确定。（二）、地下埋管换热器施工方法地下埋管换热器施工前应对埋管场地的工程地质状况和地质剖面图进行研究，特别应注意是否有地下管线，以确定钻机型式和调整埋管布局，根据管道平面布置图确定钻孔的具体位置和系统各管道的标高。在主管沟末端要挖一个泥浆池，钻于L过程中产生的泥浆可顺管沟流入泥浆池中沉积，可收集作为回填物之用。1．钻孔钻孔是竖埋管换热器施工中最重要的工序。为保证钻孔施工完成后于孔壁保持完整，如果施工区地层土质比较好，可以采用裸孔钻进；如果是砂层，孔壁容易坍塌，则必须下套管。孔径的大小略大于U型管与灌浆管组件的尺寸为宜，一般要求钻机的钻头的直径根据需要在100mm—150mm之间，钻进深度可达到150m—200m，钻孔总长度由建筑的供热面积大小、负荷的性质以及地层及回填材料的导热性能决定，对于大中型的工程应通过仔细的设计计算确定，地层的导热性能最好通过当地的实测得到。由于钻孔深度较浅，一般采用常规的正循环钻进方法。在我国，可以选用普通的工程勘察钻机、岩心钻机施工。2．下管下管是工程的关键之一，因为下管的深度决定采取热量总量的多少，所以必须保证下管的深度。下管方法有人工下管和机械下管两种，下管前应将U型管与灌浆管捆绑在一起，在钻孔完毕后，立即进行下管施工。...
