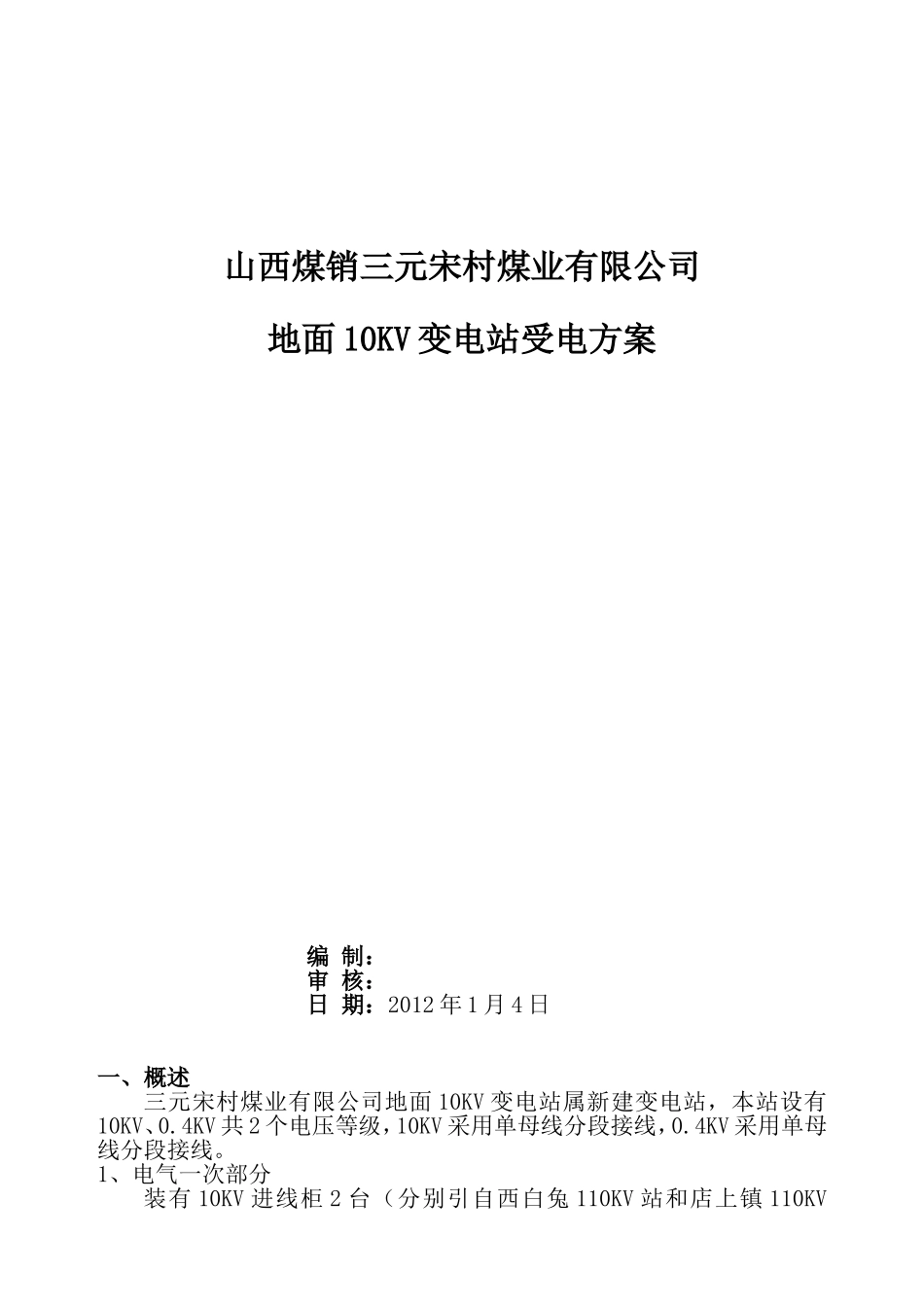

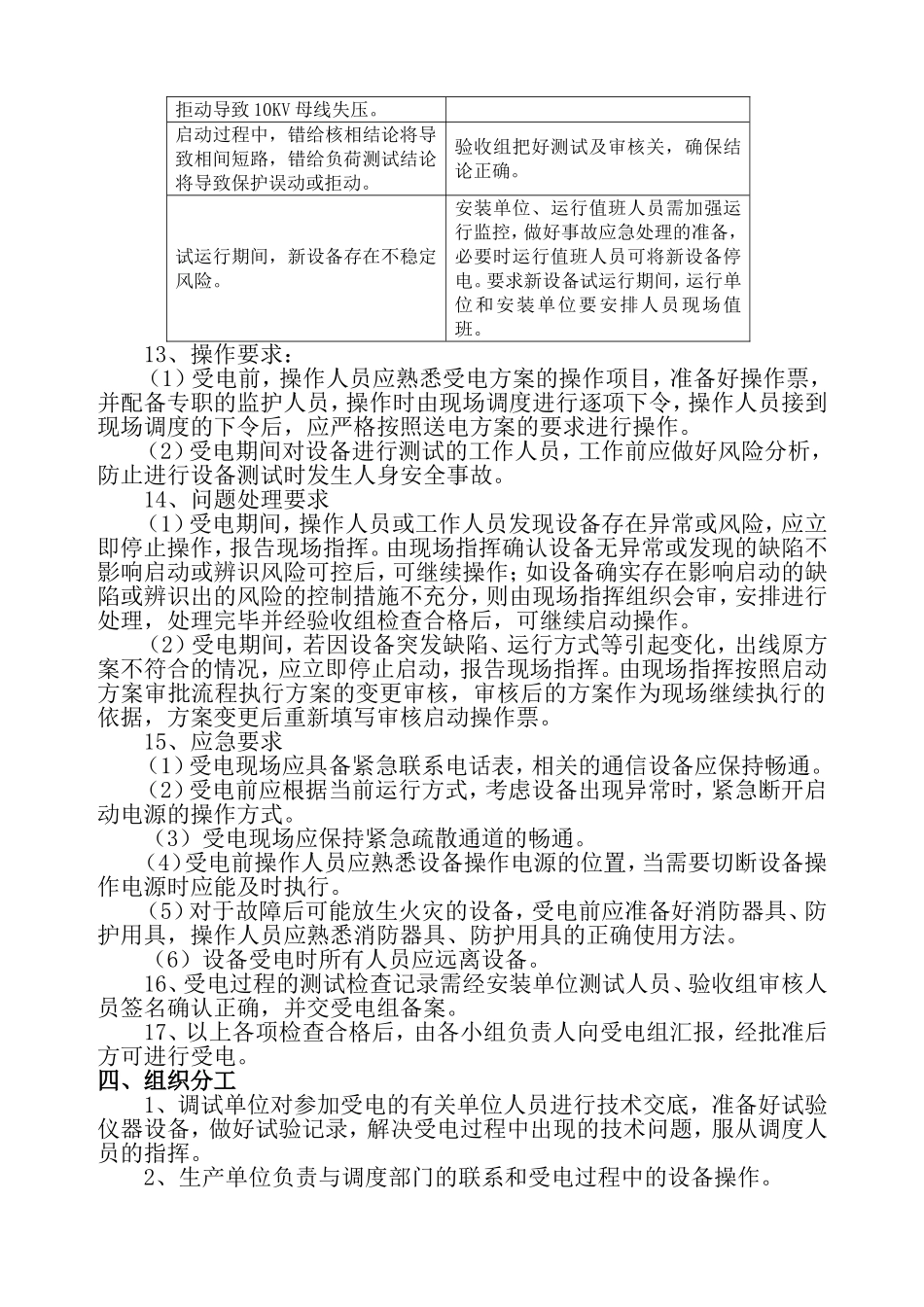

山西煤销三元宋村煤业有限公司地面10KV变电站受电方案编制：审核：日期：2012年1月4日一、概述三元宋村煤业有限公司地面10KV变电站属新建变电站，本站设有10KV、0.4KV共2个电压等级，10KV采用单母线分段接线，0.4KV采用单母线分段接线。1、电气一次部分装有10KV进线柜2台（分别引自西白兔110KV站和店上镇110KV站）；10KV出线柜8台（即下井两回、地面生产两回、地面低压配电中心两回、主扇两回）；电容柜2台（即1#电容器、2#电容器），电容无功补偿装置2套，每套容量为1200Kvar；站变2台，每台容量为50KVA，供全站生产生活用电；PT、避雷器柜2台；分段联络柜1台，分段隔离柜1台。共计18台高压柜。2、电气二次部分装有公用屏1面（含综合测控装置1套，10KVPT测控及并列装置一套）；远动屏1面（含通讯管理机器、以太网交换机和GPS对时仪器）；小电流接地选线屏1面；交直流系统1套（含交流屏1面、直流屏1面、蓄电池柜1面）；无功补偿控制屏2面；共计8面屏。另有微机五防系统模拟屏一套。二、变电站受电组织机构组长：刘建忠副组长：陈西文成员：车安心、李满堂、李明、周伟、彭红卫、张明星、徐国建、王怀亮、山西龙海电力建设有限公司施工队、山西建达电力工程建设监理有限公司长治项目监理部主操作：张磊副操作：王栋监护：许永军三、受电前的准备工作1、变电所内清洁，包括设备的清洁及检查，所有不相关的物品全部清除。2、受电前对安全用具做好试验，并配备经检验合格的测量器具，备好消防灭火器材。变电所内配备好各类警示牌，内容有：“禁止合闸，有人工作”、“高压危险、止步”等。3、持有高压操作证的变电所值班人员提前到位，对现场投入运行的设备进行熟悉并模拟操作。4、检查在调试期间柜内所接的接地线是否已全部拆除，一次设备均处于冷备用状态，具备投入运行条件。5、所有待投运设备的保护定值按继保定值通知单要求整定好，压板投退符合要求。保护完成整组传动试验，保护工作正常，传动开关正常。6、确认一、二次设备的调度名及调度编号已按有关规定要求在现场准确清晰标示，并与计算机监控、主控制模拟屏相符。7、检查开关柜内的二次线路是否全部紧固。8、检查熔断管是否导通。9、临时接通三相交流电源，使直流屏受电，同时对蓄电池屏内的蓄电池进行充电。10、受电前，安装调试人员要把新设备的安装情况向值班人员交底。11、受电前，核对继电保护定值及压板投入、退出与定值通知单要求相符，校对无误。12、风险分析及控制措施风险分析控制措施2#电源进线802开关做启动电源，启动过程中，802保护或开关检查设备状况，确保设备完好，工作正常。拒动导致10KV母线失压。启动过程中，错给核相结论将导致相间短路，错给负荷测试结论将导致保护误动或拒动。验收组把好测试及审核关，确保结论正确。试运行期间，新设备存在不稳定风险。安装单位、运行值班人员需加强运行监控，做好事故应急处理的准备，必要时运行值班人员可将新设备停电。要求新设备试运行期间，运行单位和安装单位要安排人员现场值班。13、操作要求：（1）受电前，操作人员应熟悉受电方案的操作项目，准备好操作票，并配备专职的监护人员，操作时由现场调度进行逐项下令，操作人员接到现场调度的下令后，应严格按照送电方案的要求进行操作。（2）受电期间对设备进行测试的工作人员，工作前应做好风险分析，防止进行设备测试时发生人身安全事故。14、问题处理要求（1）受电期间，操作人员或工作人员发现设备存在异常或风险，应立即停止操作，报告现场指挥。由现场指挥确认设备无异常或发现的缺陷不影响启动或辨识风险可控后，可继续操作；如设备确实存在影响启动的缺陷或辨识出的风险的控制措施不充分，则由现场指挥组织会审，安排进行处理，处理完毕并经验收组检查合格后，可继续启动操作。（2）受电期间，若因设备突发缺陷、运行方式等引起变化，出线原方案不符合的情况，应立即停止启动，报告现场指挥。由现场指挥按照启动方案审批流程执行方案的变更审核，审核后的方案作为现场继续执行的依据，方案变更后重新填写审核启动操作票。15、应急要求（1）受电现场应具备紧急联系电话表，相关的通信设备应保持畅通...
