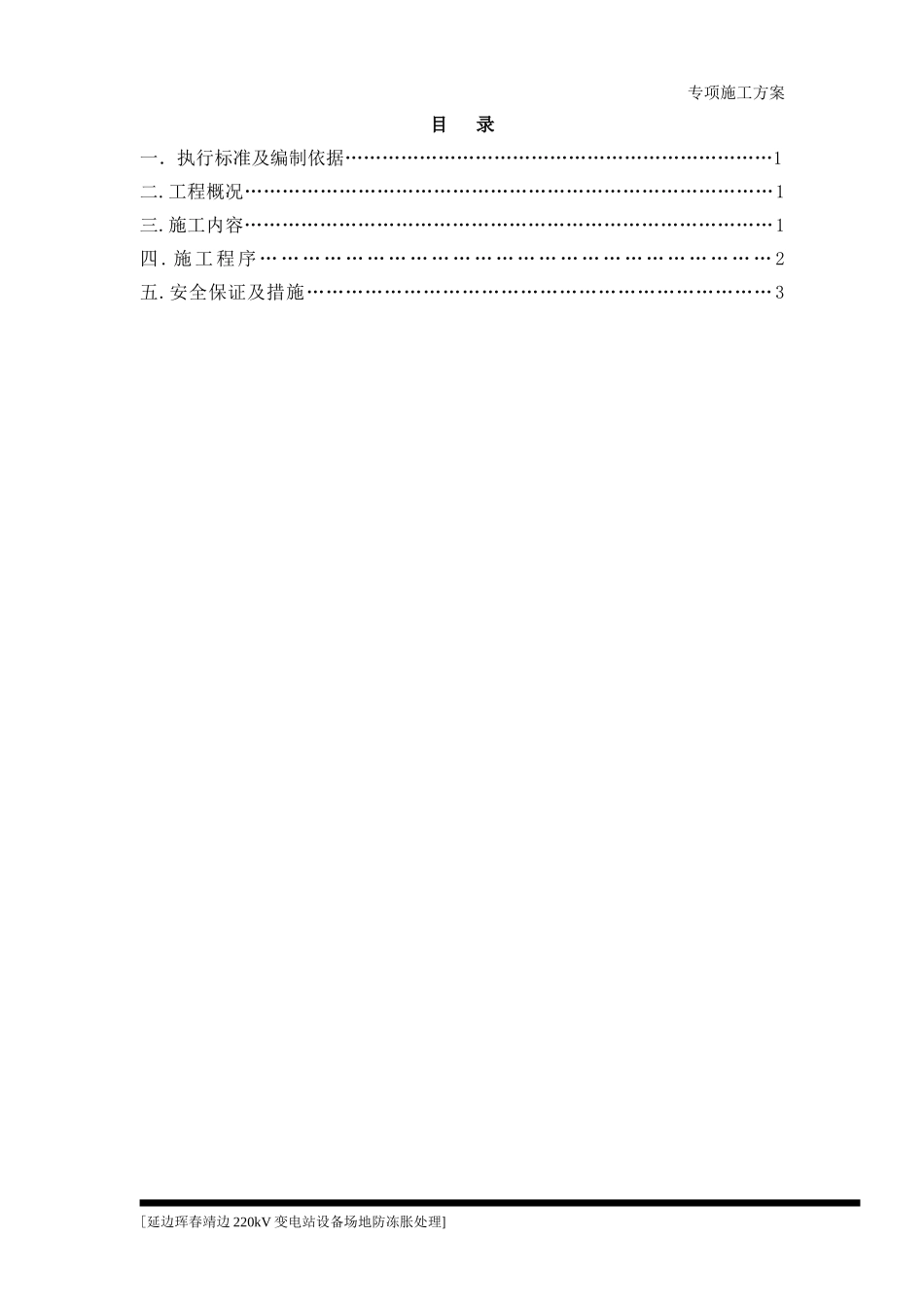

专项施工方案目录一.执行标准及编制依据……………………………………………………………1二.工程概况…………………………………………………………………………1三.施工内容…………………………………………………………………………1四.施工程序………………………………………………………………2五.安全保证及措施………………………………………………………………3[延边珲春靖边220kV变电站设备场地防冻胀处理]专项施工方案一、执行标准及编制依据(一)执行质量工艺标准1、《国家电网公司输变电工程标准工艺(一)施工工艺示范手册》(2012版);2、《国家电网公司输变电工程标准工艺(二)施工工艺示范光盘》(2012版);3、《国家电网公司输变电工程标准工艺(三)标准工艺库》(2012版);4、《国家电网公司输变电工程标准工艺(四)典型施工方法》(2012版)。(二)编制依据1.《国家电网公司安全生产工作规定》(国家电网总〔2003〕407号)2.《电力建设工程施工技术管理导则》(国家电网2003-153号)3.《电力建设安全工作规程》(DL5009.3-2013)4.《输变电工程建设标准强制条文实施管理规程》(Q/GDW248-2008)5.《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》国网(基建/3)176-20146.《国家电网公司基建安全管理规定》国网(基建/2)173-20117.《国家电网公司电力建设起重机械安全管理重点措施(试行)》基建[2008]696号二、工程概况延边珲春靖边220kV变电站工程始建于2009年,2010年竣工投入使用。由于变电站所处地理环境特殊,场地设备区地下土质属于渗透性很低的黄黏土,设备场区地表面不平,致使地表水无法往下渗透,也无法正常排到场区排水系统中,到冬季严寒天气时地表水冻胀,把电缆沟支撑管顶起,地下电缆管亦被顶胀,这样会危及到电缆管内的设备电缆因顶胀而发生断裂,因此为消除电缆断裂的安全隐患,达到变电站能安全运行的目的,采取对设备场地做防冻胀处理措施。三、施工内容1、解决设备场地电缆沟防冻胀问题;2、解决设备场区排水问题;延边珲春靖边220kV变电站设备场地防冻胀处理2专项施工方案四、施工程序(一)解决设备场地电缆沟防冻胀问题;如图所示:±0.000电缆沟钢支撑管电缆管200A切断部位回填炉渣-1.8001、切断原电缆沟钢支撑管,地面以下切断高度为200mm,地面以上统一高度;2、原设备基础放大脚上方至电缆管底部浇筑C20素混凝土墩,防止电缆管下沉;3、电缆管底回填炉渣,深度-1.8米,宽度0.6米,做好保温防冻胀措施。(二)解决设备场区排水问题;原有场区排水设施目前解决不了地表水排放问题,需重新平整场地,做好排水措施:1、设备场地碎石全部撤出;2、重新场平,找坡至原集水井;3、重新铺设碎石。延边珲春靖边220kV变电站设备场地防冻胀处理3专项施工方案集水井排水管五、安全保证及措施1、作业现场的安全措施1.1施工现场要有醒目的安全标语和安全标志。1.2对新进入施工现场的工人必须进行三级安全教育和必要的电气知识教育。1.3作业人员应进行定期培训,对违章作业人员:无论是否造成事故,除立即停止其工作外还按章严肃处理,再次进行遵章守纪教育,经考试合格后方可恢复工作1.4各项工序开工前,安全员要提前做好安全交底工作。1.5在现场带电设备周围设有防护栏,避免施工人员接近带电设备而出现安全事故。工作人员工作正常活动范围与带电设备的安全距离:220千伏应大于3.0米66千伏应大于1.5米。1.6进场人员禁止在施工现场吸烟。1.7进场人员必须听从变电所工作人员的安排,遵守变电所有关安全制度和纪律不许接近带电设备,不许往带电设备仍杂物。1.8严禁赤脚和穿高跟鞋、拖鞋进入现场。1.9在现场设置灭火器,并设专职防火负责人。1.10下雨天,严禁在变电所内施工。1.11所用的工具、钉子等应放在工具袋内不准随意乱仍。1.12进入施工现场严禁打闹、跨越遮栏、施工期间不许饮酒。1.13运长物品时要两人放倒搬运,防止误碰带电设备。1.14不许将易燃、易爆物品带进施工现场。2、部位及专职监护人:3、无带电部位。4、作业中使用主要工具、机械操作要求:4.1施工中无机械操作工具4.2作业中采取防范措施的危险点...
