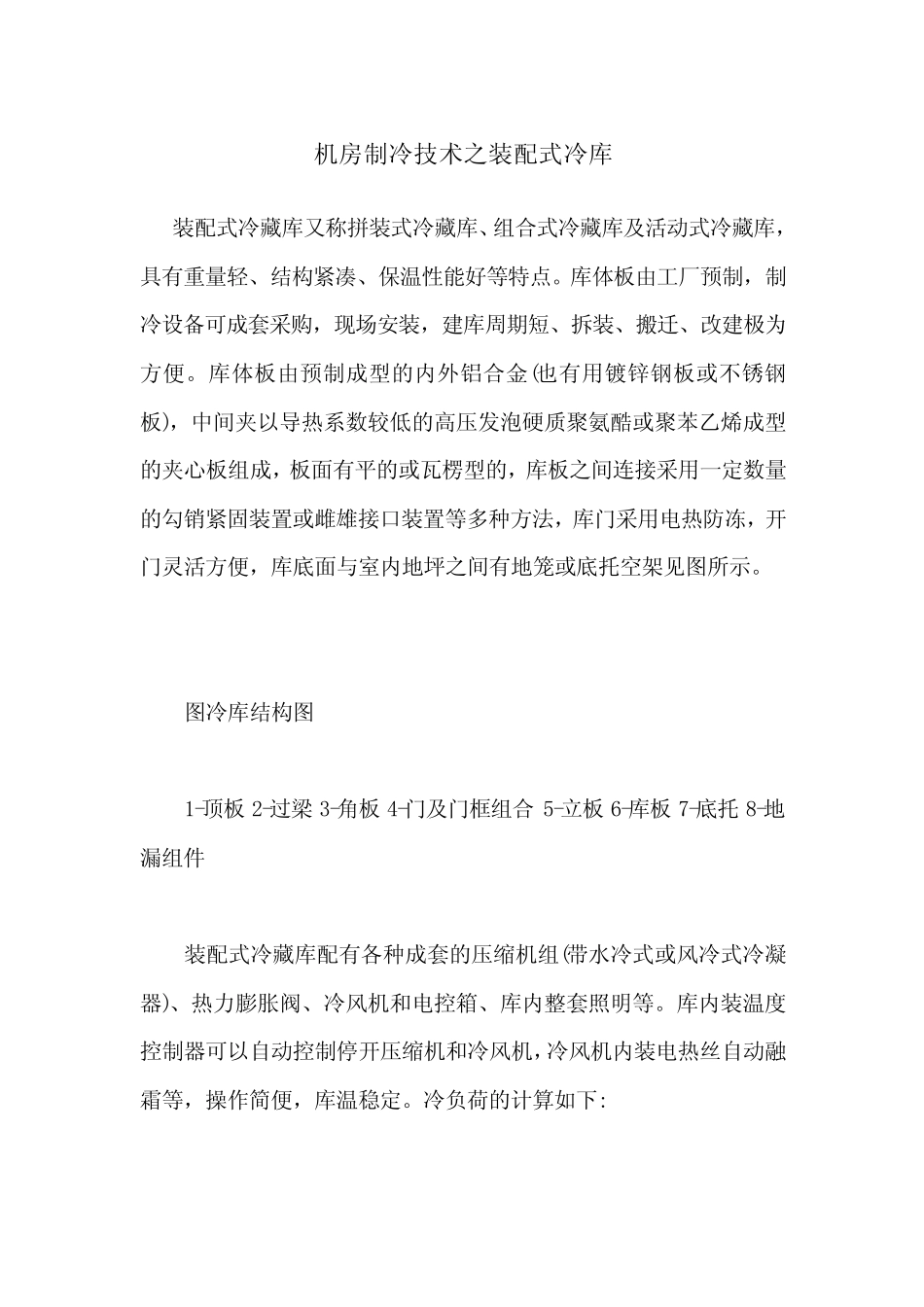

机房制冷技术之装配式冷库装配式冷藏库又称拼装式冷藏库、组合式冷藏库及活动式冷藏库，具有重量轻、结构紧凑、保温性能好等特点。库体板由工厂预制，制冷设备可成套采购，现场安装，建库周期短、拆装、搬迁、改建极为方便。库体板由预制成型的内外铝合金(也有用镀锌钢板或不锈钢板)，中间夹以导热系数较低的高压发泡硬质聚氨酷或聚苯乙烯成型的夹心板组成，板面有平的或瓦楞型的，库板之间连接采用一定数量的勾销紧固装置或雌雄接口装置等多种方法，库门采用电热防冻，开门灵活方便，库底面与室内地坪之间有地笼或底托空架见图所示。图冷库结构图1-顶板2-过梁3-角板4-门及门框组合5-立板6-库板7-底托8-地漏组件装配式冷藏库配有各种成套的压缩机组(带水冷式或风冷式冷凝器)、热力膨胀阀、冷风机和电控箱、库内整套照明等。库内装温度控制器可以自动控制停开压缩机和冷风机，冷风机内装电热丝自动融霜等，操作简便，库温稳定。冷负荷的计算如下:1.库房冷却设备负荷装配式冷库冷却设备负荷的计算原理同土建式冷库基本相同，但其中某些项应根据装配式冷库的特点进行修正。式中Q1，Q2，Q3，Q4，Q5分别为维护结构传热负荷、货物热量、通风换气热量、冷间电动机运转热量、操作热量、W;1/ξ为板缝计算系数，取1.1;β为货物热流量系数，对于冷却间、冻结间和货物不经冷却而直接进入冷藏间的冷却物冷藏间。β=1.3，对于其他冷却间(包括冻结物冷藏间、冰库和部分冷却物冷藏间)β=1对与室内型装配式冷库，食品均为短期贮藏通风换气热量可以省略：室内型冷库可以不考虑太阳辐射，Q1可以计算Q1=KF(32℃=tn)对于室外型装配式冷库，Q1Q计算：Q1=KFa(tw=tn)式中,a为温差修正系数，对于围护结构的外侧加设通风空气层，外墙a=1.3，屋顶a=1.6，对于外侧不加设通风空气层，外墙a=1.53，屋顶a=1.87。2.制冷压缩机负荷对于室内型装配式冷库，由于进出货频繁，进货温度较高，导致了冷负荷变化较大。在负荷计算中对各项热量可不进行折减或修正，并把制冷装置和管道等冷损耗补偿系数设为1.1。因此，制冷压缩机的负荷可进行计算:QJ=1.1(1/εQ1+PQ2+Q4+Q5)。文章信息来自冰熊冷库，转载请注明出处！
