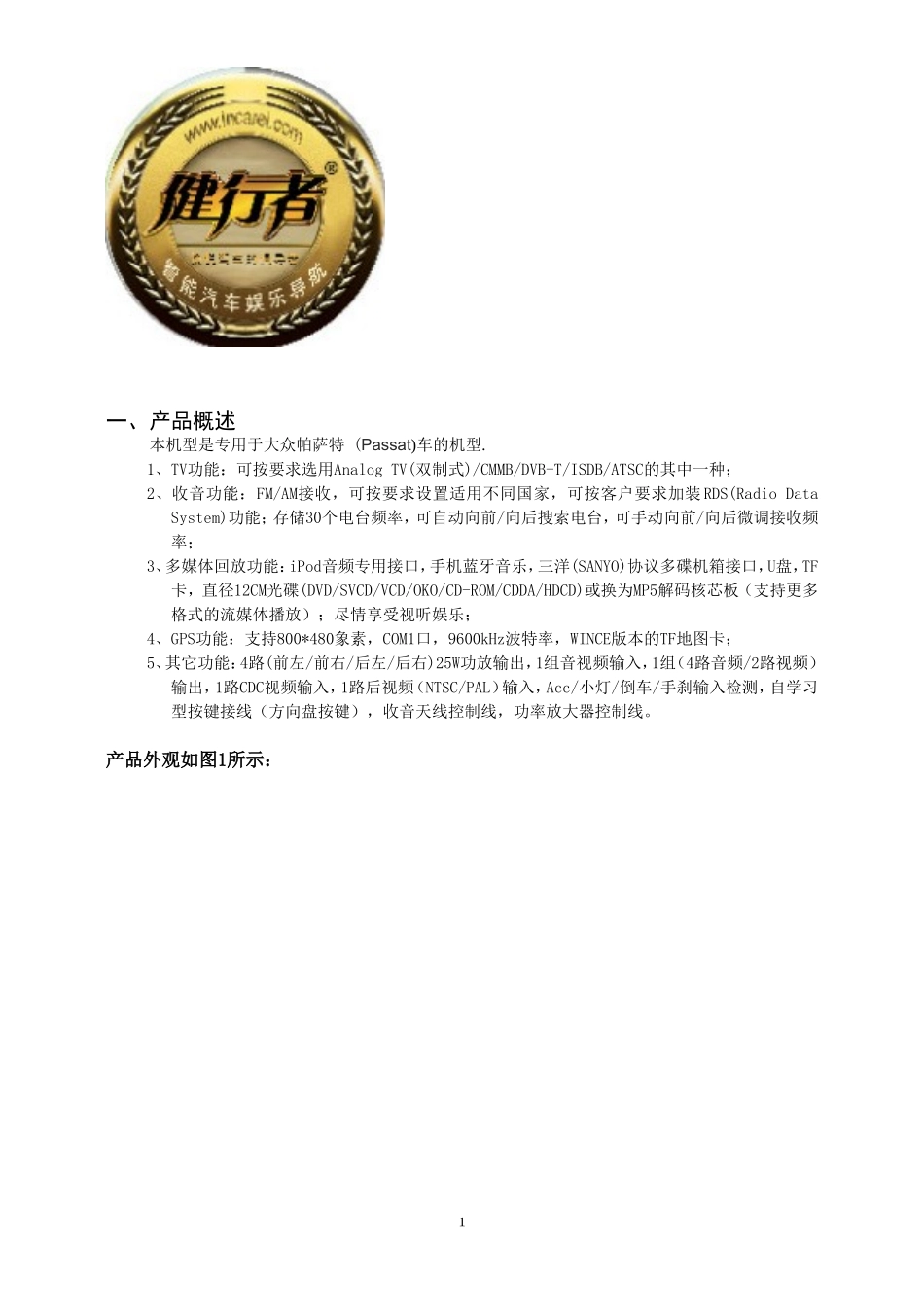

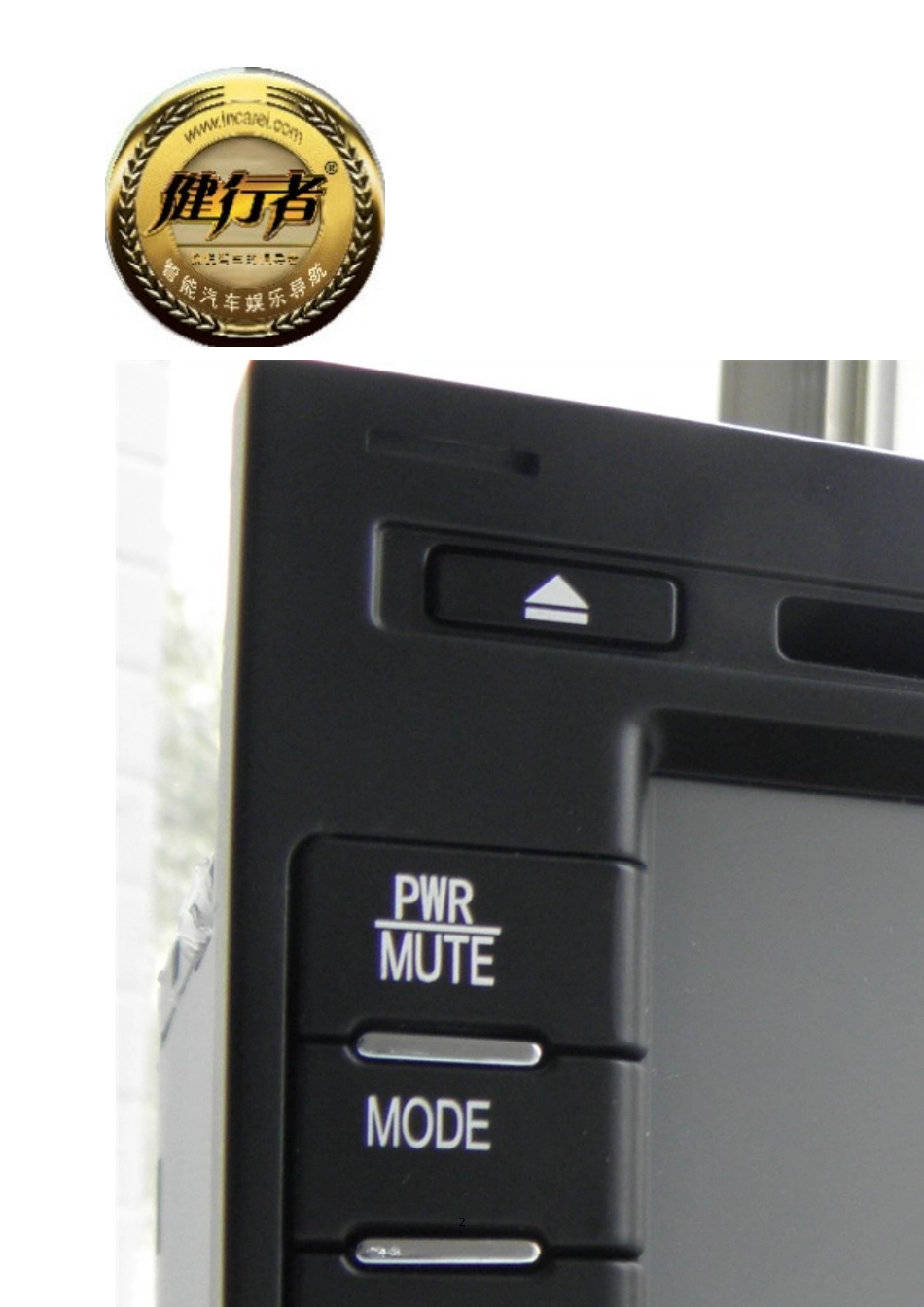

大众帕萨特导航功能说明书一、产品概述本机型是专用于大众帕萨特(Passat)车的机型.1、TV功能：可按要求选用AnalogTV(双制式)/CMMB/DVB-T/ISDB/ATSC的其中一种；2、收音功能：FM/AM接收，可按要求设置适用不同国家，可按客户要求加装RDS(RadioDataSystem)功能；存储30个电台频率，可自动向前/向后搜索电台，可手动向前/向后微调接收频率；3、多媒体回放功能：iPod音频专用接口，手机蓝牙音乐，三洋(SANYO)协议多碟机箱接口，U盘，TF卡，直径12CM光碟(DVD/SVCD/VCD/OKO/CD-ROM/CDDA/HDCD)或换为MP5解码核芯板（支持更多格式的流媒体播放）；尽情享受视听娱乐；4、GPS功能：支持800*480象素，COM1口，9600kHz波特率，WINCE版本的TF地图卡；5、其它功能：4路(前左/前右/后左/后右)25W功放输出，1组音视频输入，1组（4路音频/2路视频）输出，1路CDC视频输入，1路后视频（NTSC/PAL）输入，Acc/小灯/倒车/手刹输入检测，自学习型按键接线（方向盘按键），收音天线控制线，功率放大器控制线。产品外观如图1所示：12图1二、功能特征说明1、产品特征说明（1）面板按键/触摸屏/红外遥控，灵活多样的操作方式；（2）美观大方的图形触摸界面；（3）采用标准双锭安装尺寸机箱，国际通用；（4）与原车匹配的DC12V(可在10.5-15V工作)低压直流输入,安装方便；（5）专车专用的面板外观，与原车完美协调；（6）可选配与原车接口同样的配套连接线，安装简单；（7）可接收多制式模拟电视（PAL/SECAM/NTSC，可选其中两种）信号，实现45~860MHz范围内全频道模拟电视信号的接收；或者接收（CMMB/DVB-T/ISDB/ATSC可选其中一种）的数字电视信号，功能灵活配置，紧跟全球电视发展趋势；（8）支持PAL，NTSC制式的音视频信号（AV）输入，很方便的连接其它娱乐设备；（9）独立的视频（支持PAL，NTSC制式）信号输入，连接车载后视摄像头，安全倒车；（10）提供英文、简体中文图形触摸界面，也可按客户要求提供其它语言图形触摸界面。2、面板及按键操作说明(参看图2)：34图21)出入碟口：用于退出或放入媒体光碟(只适用12CM直径的光碟)；2)出碟键：当机器内有光碟时，按此钮，便将光碟由出碟口退出；3)电源/静音键：用于开关机，短按一下打开静音功能，再按关闭静音功能；长按一下关机；4)模式键:本机工作模式转换键，每按一次从当前工作模式转至另一工作模式；5)音量加：在任何模式下，按此键增加音量；6)音量减：在任何模式下，按此键衰减音量；7)TF卡座：使用导航功能时，TF地图卡使用该卡座；8）咪头：在蓝牙通话功能时，使用此咪头；9）红外线接收窗口：接收来自遥控器的红外线信号；10)NAVI键：导航键，短按此键，在导航时，机器跳回上一次的工作模式，在其它工作模式，机器直接跳至导航工作模式，如果之前导航工作已启动，则只是画面显示转为导航模式；在任何工作模式，长按此键，机器进入触模屏校准状态；11）蓝牙键：在其它状态时，按此键快捷进入蓝牙功能，在来电时，按此键可接听来电也可挂断电话。12）上一曲：在收音模式下，按此键转至收听上一个记忆电台，在放音模式时，按此键播放上一曲目；13）下一曲：在收音模式下，按此键转至收听下一个记忆电台，在放音模式时，按此键播放下一曲目；14)MiniUSB座，要播放USB里的媒体文件时使用该座；15)显示触摸区域；3、遥控器操作说明(参看图3)：56图3(1)POWER:待机时按此键机器进入工作状态，再按使机器进入待机状态；(2)MODE：本机工作模式转换键，每按一次从当前工作模式转至另一工作模式；(3)SD/USB:直接进入播放SD/USB里的多媒体文件模式；(4)OPEN：出碟键，当机器内有光碟时，按此钮，便将光碟由出碟口退出；(5)MUTE：静音键，短按打开静音功能，再按取消静音功能；(6)TITLE：媒体文件的菜单键，TITLE功能需支持此功能的DVD碟片才有效；(7)REPEAT：重复模式选择键，在播放媒体文件时，循环选择重复模式（单文件-章节-全部-关闭）；(8)RETURN:返回键，(9)F.B.W：快退键，在收音状态，手动微调（减）当前接收频率，在播放媒体文件状态，每按一次，依次选择x2/x4/x8/x20的一种速度向后播放文件；(10)F.F.W：快进键，在收音状态，手动微调（加）当前接收频率...
