地基钢管桩压浆处理施工方案VIP免费

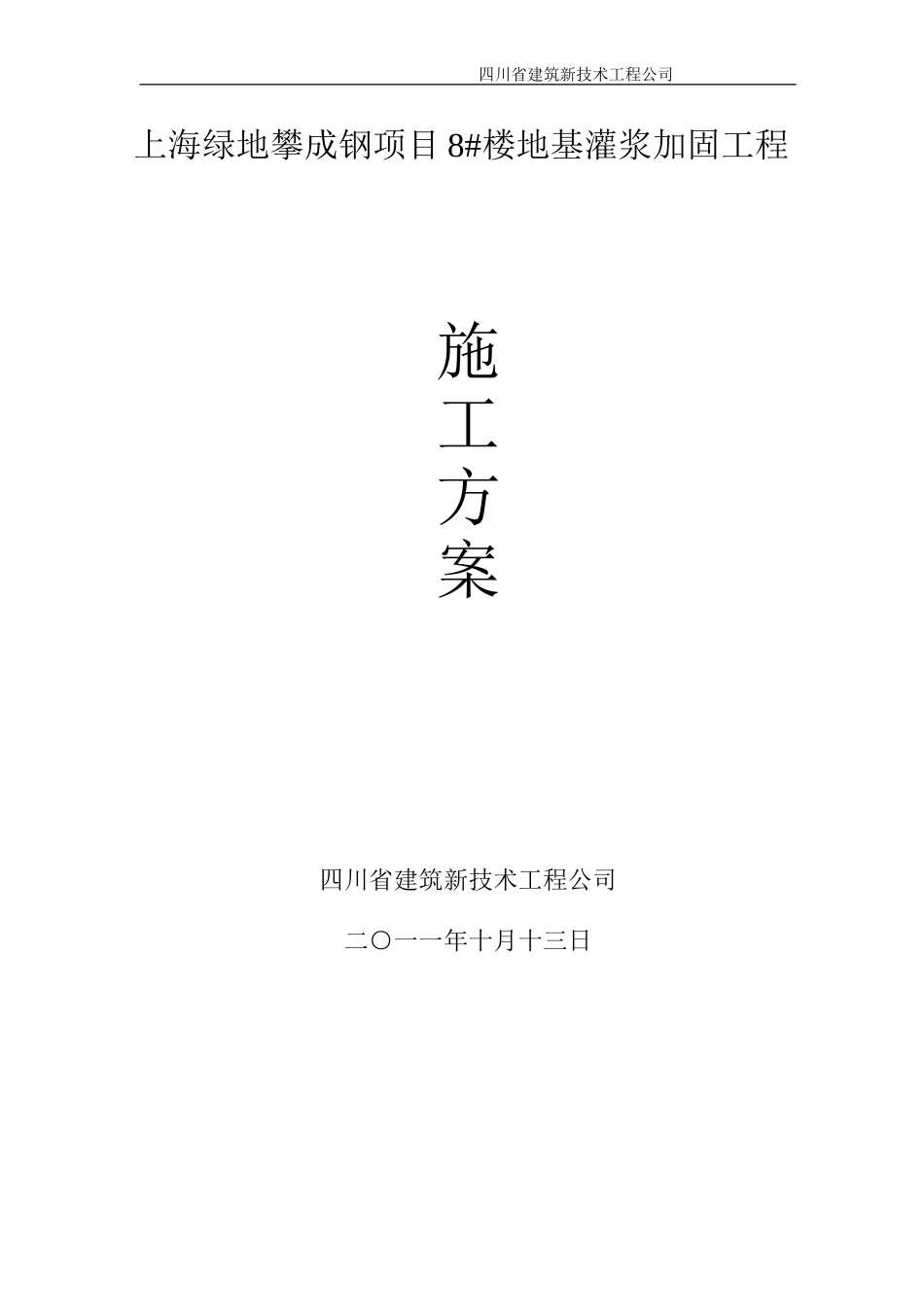

四川省建筑新技术工程公司上海绿地攀成钢项目8#楼地基灌浆加固工程施工方案四川省建筑新技术工程公司二○一一年十月十三日四川省建筑新技术工程公司上海绿地攀成钢项目8#楼地基灌浆加固工程批准：审核：编制：四川省建筑新技术工程公司二○一一年十月十三日四川省建筑新技术工程公司目录一、工程概况二、压密注浆方案设计三、注浆工艺四、施工方法五、质量控制措施六、安全文明施工措施七、机械设备安排八、施工进度计划九、质量验收十、施工工艺流程图四川省建筑新技术工程公司一、工程概况该工程为上海绿地集团拟建的攀成钢项目，8#楼采用筏板基础，稍密卵石层作为其地基持力层。目前8#楼已经施工至主体部分，由于现场地基土持力层中局部地段为松散卵石，为避免造成安全隐患，经建设单位、设计单位、施工单位及四川省建筑科学研究院研究决定对8#楼地基采取压力灌浆补强进行处理，以提高地基持力层强度。根据设计图纸及规范设计要求需对软基段的基础加固处理，地基加固后的fak不小于350Kpa；Es不小于20Mpa。二、地基加固方案设计1、注浆原理：利用液压把能固化的浆液注入土层或卵石空隙，以改善介质的物理力学性质，达到提高土层承载力的目的。2、注浆加固依据《地基处理手册》、《既有建筑地基基础加固技术规范》JGJ123-2000、《建筑地基处理规范》（JGJ79-91）及相关技术规程。3、根据建设单位提供的筏板基础设计图，地基处理压缩层范围根据规范《JGJ123-2000》6.8.2条要求间距为1.0-2.0m、注浆影响半径为0.3m、孔径Φ=60mm，综合考虑实取孔间距2m；考虑浆液的均匀渗透，按单排布孔。4、浆液配置：采用32.5R普通硅酸盐水泥，浆液水灰比0.6；当孔洞较大部位可采取浓浆灌注。三、注浆工艺四川省建筑新技术工程公司1、注浆先下部、再中部、后上部；上部预留1m左右作为浆液溢出的预留部分，以防止浆液溢出。为防止相邻两孔窜浆，应采用隔孔注浆。2、为了保证注浆质量和效果，在上部做5mm厚钢板封浆板。注浆时分二次进行，间隔2小时以上；待第一次注入浆液初凝后，再进行二次注浆。3、注浆压力为0.2~0.4mpa，根据地层变化可适当进行调整。4、注浆流量根据规范要求为7-10L/min。四、施工方法1、根据场地地质情况，本工程压密注浆采用先成孔、再下Φ=48mm花管进行浆液灌注，施工流程见尾页压密注浆工艺流程示意图。2、成孔采用SH-30钻机无损成孔。3、注浆顺序：注浆时应跳注，相邻孔注浆间隙不小于3小时，以避免孔间窜浆。4、注浆参数：注浆水泥量65kg/m，水灰比0.6，注浆压力0.2-0.4Mpa，拔管速度0.1-0.25m/min。5、注浆前对注浆孔按顺序进行编号施工时要逐孔记录，完工后检查对照，防止漏注。6、注浆注意事项：当注浆孔边有水泥浆冒出应用水泥袋堵住，冒浆（窜浆）严重时应停注，待水泥浆稳定后再注至设计水泥用量。四川省建筑新技术工程公司7、注浆机械采用SYB50-50Ⅱ型注浆机、立式水泥搅拌机，注浆管统一采用1200mm长钢管。施工前将机械压力调试好、水泥浆搅拌均匀。8、单孔注浆结束后，首先关闭注浆管顶端阀门再卸高压管，防止管内浆回喷。9、注浆完工后用水泥袋将孔堵实防止冒浆，7天后再将水泥袋清除干净。10、注浆施工前在注浆孔外围设排水沟，并在中间和两端设积水坑，及时排水，保持场地无积水。五、质量控制措施1、质量控制依据《建筑地基处理规范》（JGJ79-91）、《地基处理手册》、《既有建筑地基基础加固技术规范》JGJ123-2000及相关技术规程。2、现场质量把关：安排专职质检员检查逐孔记录，（注浆孔位偏离在50mm内，注浆孔深度误差在200mm内，垂直度偏差小于1%，每米水泥用量误差2kg，水灰比误差5%。）3、施工用水为饮用水，水泥为普硅32.5R级。施工中尽量保持场地干燥，有益土壤吃浆。4、施工前对操作工人进行交底培训，制定现场奖罚办法，提高工人的责任心和积极性，确保施工质量。5、现场加强排水措施，在注浆管顶加装闸阀以防止冒浆。六、安全文明施工措施四川省建筑新技术工程公司1、加强现场安全管理。工人进场前需先进行安全交底和安全培训，现场建立安全制度并严格执行。2、施工前专职电工检查机电器具线路是否完好、漏电保护装置是否灵敏可靠。3、操作工人施...
