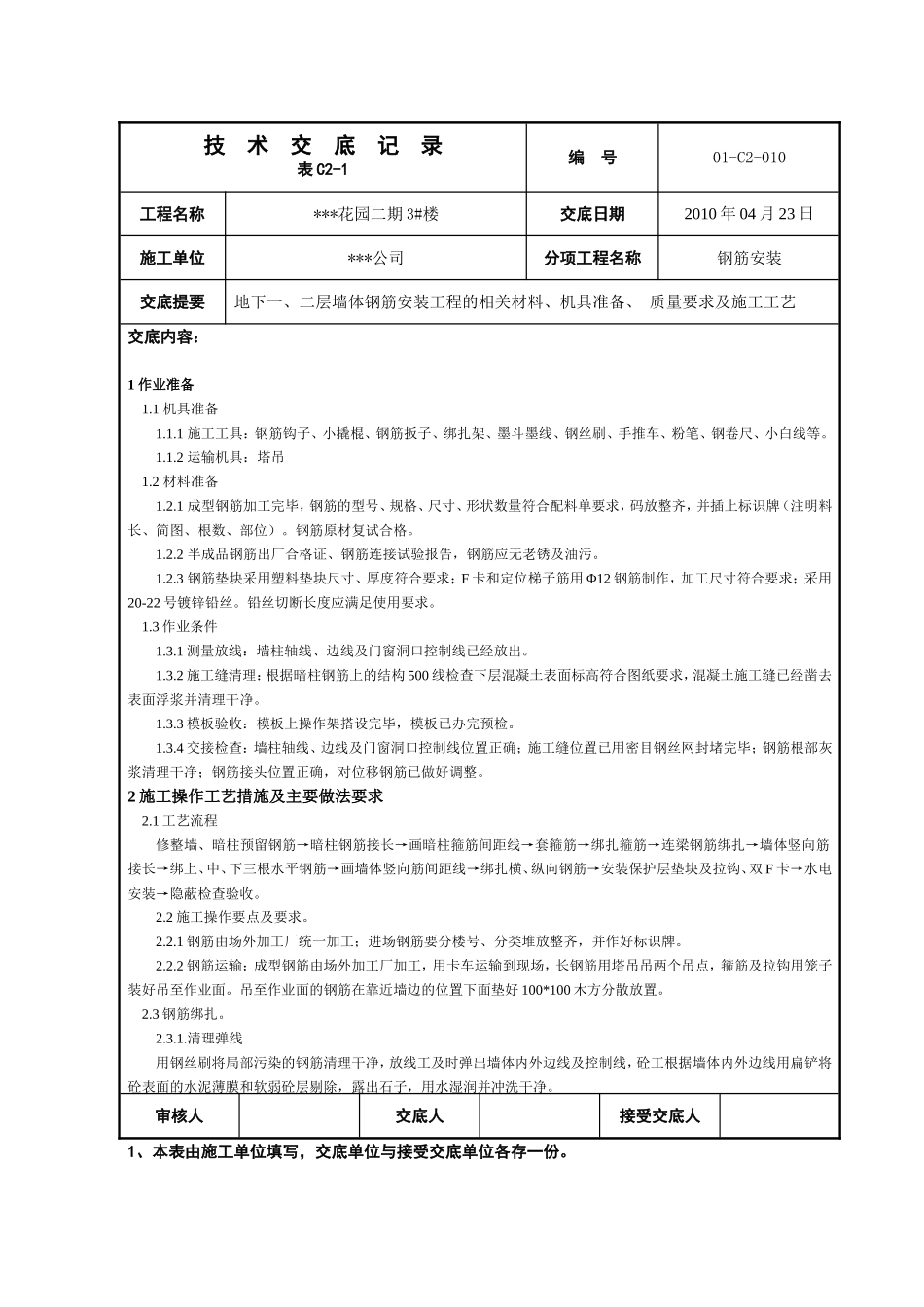

技术交底记录表C2-1编号01-C2-010工程名称***花园二期3#楼交底日期2010年04月23日施工单位***公司分项工程名称钢筋安装交底提要地下一、二层墙体钢筋安装工程的相关材料、机具准备、质量要求及施工工艺交底内容：1作业准备1.1机具准备1.1.1施工工具：钢筋钩子、小撬棍、钢筋扳子、绑扎架、墨斗墨线、钢丝刷、手推车、粉笔、钢卷尺、小白线等。1.1.2运输机具：塔吊1.2材料准备1.2.1成型钢筋加工完毕，钢筋的型号、规格、尺寸、形状数量符合配料单要求，码放整齐，并插上标识牌（注明料长、简图、根数、部位）。钢筋原材复试合格。1.2.2半成品钢筋出厂合格证、钢筋连接试验报告，钢筋应无老锈及油污。1.2.3钢筋垫块采用塑料垫块尺寸、厚度符合要求；F卡和定位梯子筋用Φ12钢筋制作，加工尺寸符合要求；采用20-22号镀锌铅丝。铅丝切断长度应满足使用要求。1.3作业条件1.3.1测量放线：墙柱轴线、边线及门窗洞口控制线已经放出。1.3.2施工缝清理：根据暗柱钢筋上的结构500线检查下层混凝土表面标高符合图纸要求，混凝土施工缝已经凿去表面浮浆并清理干净。1.3.3模板验收：模板上操作架搭设完毕，模板已办完预检。1.3.4交接检查：墙柱轴线、边线及门窗洞口控制线位置正确；施工缝位置已用密目钢丝网封堵完毕；钢筋根部灰浆清理干净；钢筋接头位置正确，对位移钢筋已做好调整。2施工操作工艺措施及主要做法要求2.1工艺流程修整墙、暗柱预留钢筋→暗柱钢筋接长→画暗柱箍筋间距线→套箍筋→绑扎箍筋→连梁钢筋绑扎→墙体竖向筋接长→绑上、中、下三根水平钢筋→画墙体竖向筋间距线→绑扎横、纵向钢筋→安装保护层垫块及拉钩、双F卡→水电安装→隐蔽检查验收。2.2施工操作要点及要求。2.2.1钢筋由场外加工厂统一加工；进场钢筋要分楼号、分类堆放整齐，并作好标识牌。2.2.2钢筋运输：成型钢筋由场外加工厂加工，用卡车运输到现场，长钢筋用塔吊吊两个吊点，箍筋及拉钩用笼子装好吊至作业面。吊至作业面的钢筋在靠近墙边的位置下面垫好100*100木方分散放置。2.3钢筋绑扎。2.3.1.清理弹线用钢丝刷将局部污染的钢筋清理干净，放线工及时弹出墙体内外边线及控制线，砼工根据墙体内外边线用扁铲将砼表面的水泥薄膜和软弱砼层剔除，露出石子，用水湿润并冲洗干净。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号01-C2-010工程名称***花园二期3#楼交底日期2010年04月23日施工单位***公司分项工程名称钢筋安装交底提要地下一、二层墙体钢筋安装工程的相关材料、机具准备、质量要求及施工工艺交底内容：2.3.2修整墙、暗柱预留钢筋外墙外侧受力钢筋保护层为50mm、内墙水平钢筋保护层为30mm，根据已弹好的墙内外边线，对保护层偏大或偏小的螺纹钢筋按1：6打弯对钢筋进行校正；对钢筋间距偏差超过±5mm的也要进行校正。校正甩槎竖向预留筋时，第一根竖向筋到两侧暗柱边距离为50mm，中间竖向筋从中间向两边按间距200mm、150mm、100mm（人防墙体间距为150mm、100mm）（间距随楼层变化相应进行调整）排列，排至暗柱边到第二根竖向筋时，如钢筋间距不合适。允许对其进行调整，但钢筋间距不应大于150mm。见图2.3.2。2.3.3设活动脚手架钢筋校正好后，在墙体两侧设活动脚手架，高1.5米，脚手架上铺设跳板，使操作人员具有良好的作业环境。2.3.4暗柱钢筋接长首先进行暗柱钢筋的接长，暗柱钢筋地下二层16、18，均采用直螺纹机械连接，连接工艺详见“直螺纹连接技术交底”，各暗柱钢筋接头按50％错开，≤Φ14暗柱主筋采用搭接绑扎，搭接长度：14（47.6d）666mm暗柱主筋搭接区范围箍筋10＠70、8＠60，其他范围箍筋8＠150，暗柱主筋连接接头错开50％。2.3.5暗柱钢筋绑扎2.3.5.1暗柱钢筋接长后，用线坠校正垂直度无误后在暗柱内设置钢筋定距框：洞口边暗柱在距楼板面100mm处设置一道，在洞顶下150mm处设置一道（洞口高度内的定距框起控制钢筋不偏移、做洞口模板及墙板顶模棍作用），在柱上设置一道可周转的定距框：非洞口边暗柱在其上设置一道可周转的定距框，...
