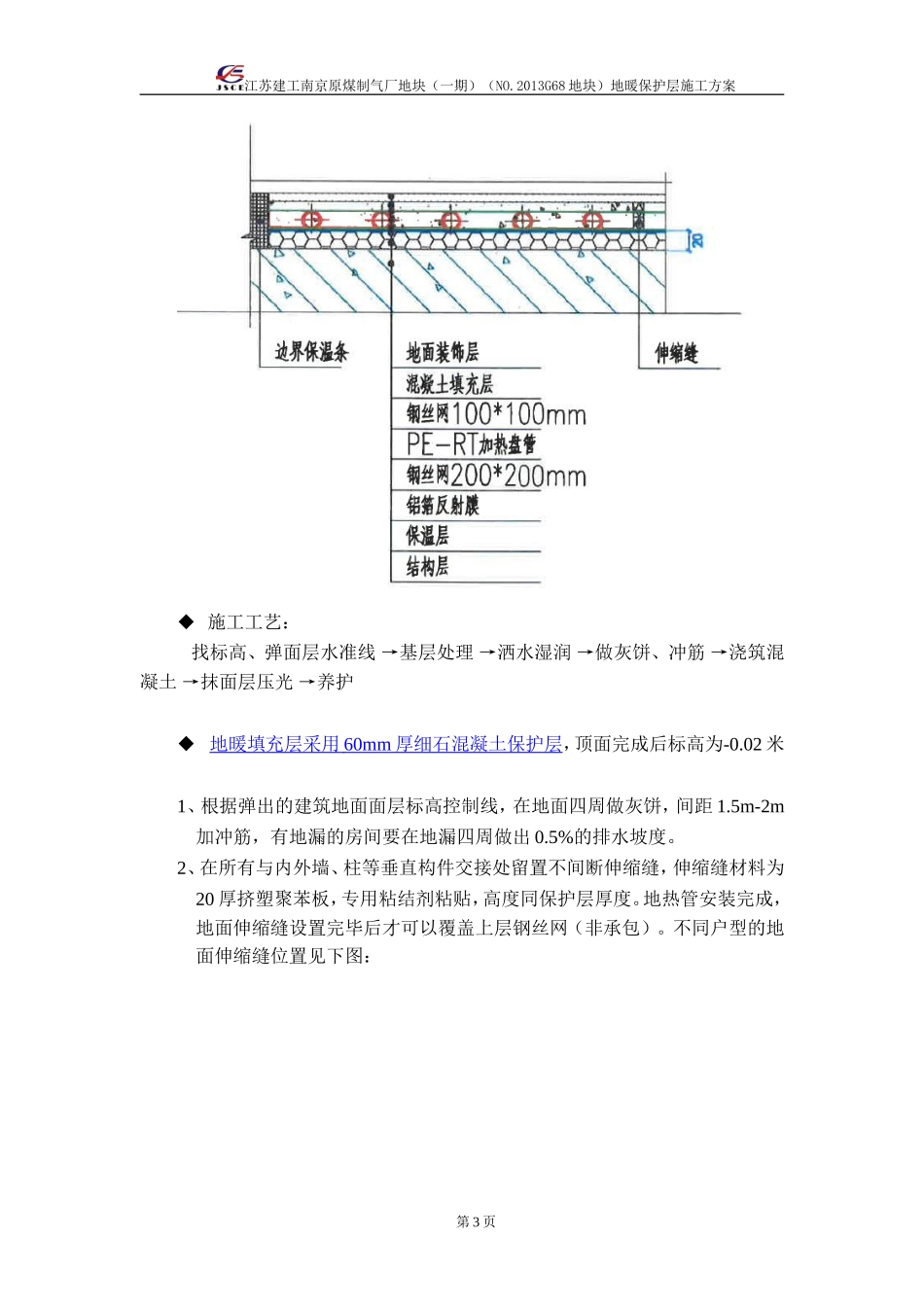

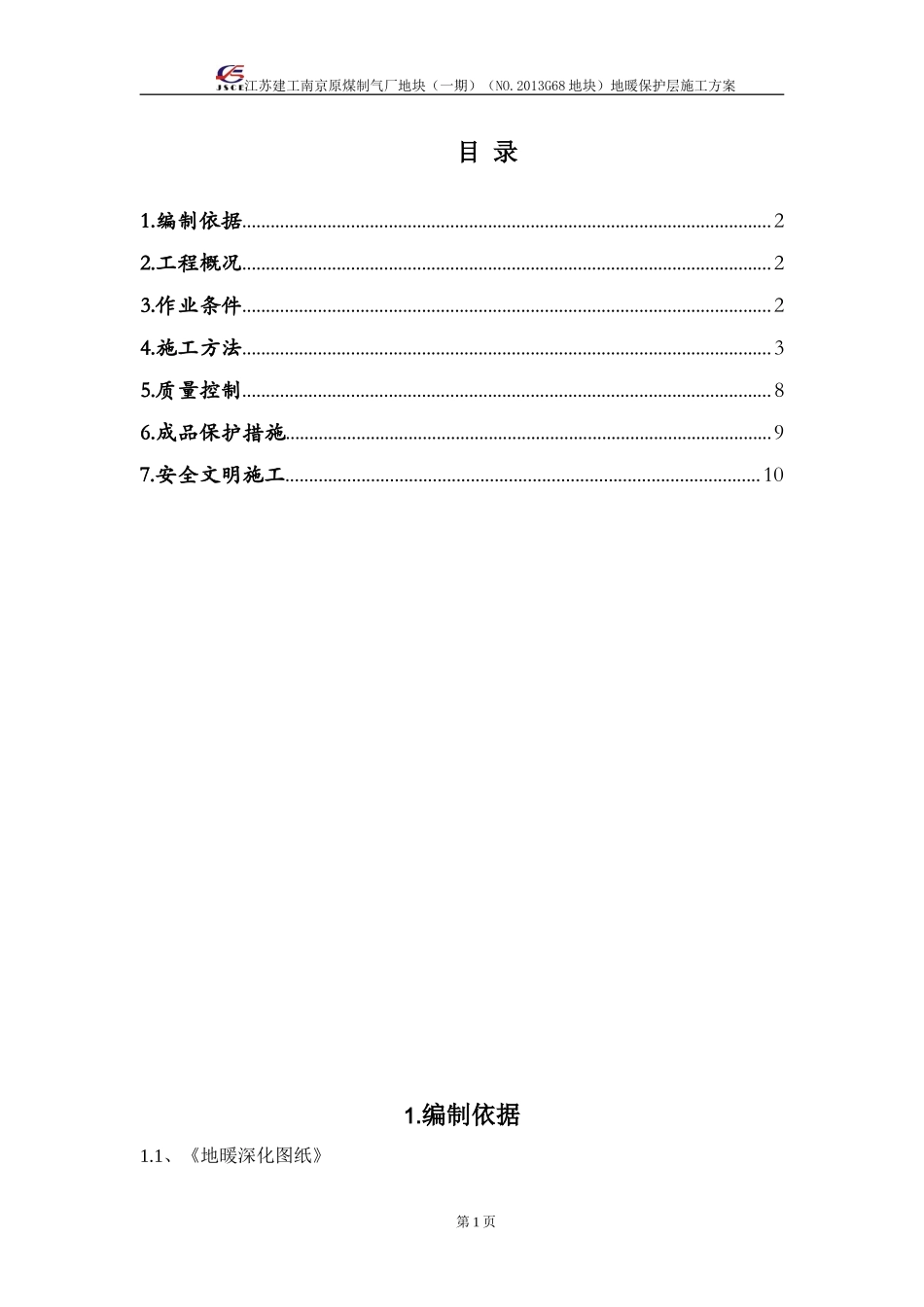

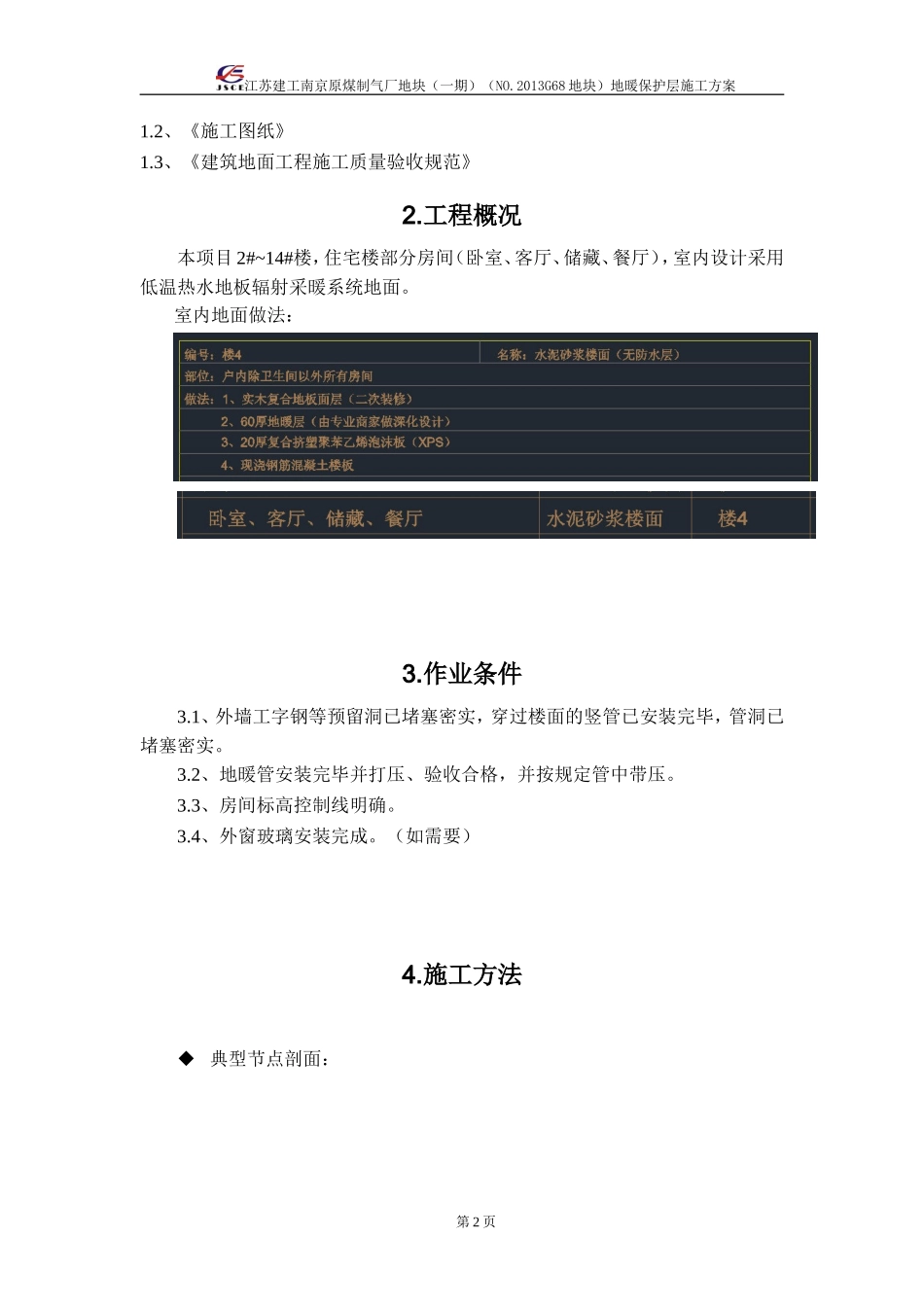

江苏建工南京原煤制气厂地块(一期)(NO.2013G68地块)地暖保护层施工方案目录1.编制依据................................................................................................................22.工程概况................................................................................................................23.作业条件................................................................................................................24.施工方法................................................................................................................35.质量控制................................................................................................................86.成品保护措施.......................................................................................................97.安全文明施工....................................................................................................101.编制依据1.1、《地暖深化图纸》第1页江苏建工南京原煤制气厂地块(一期)(NO.2013G68地块)地暖保护层施工方案1.2、《施工图纸》1.3、《建筑地面工程施工质量验收规范》2.工程概况本项目2#~14#楼,住宅楼部分房间(卧室、客厅、储藏、餐厅),室内设计采用低温热水地板辐射采暖系统地面。室内地面做法:3.作业条件3.1、外墙工字钢等预留洞已堵塞密实,穿过楼面的竖管已安装完毕,管洞已堵塞密实。3.2、地暖管安装完毕并打压、验收合格,并按规定管中带压。3.3、房间标高控制线明确。3.4、外窗玻璃安装完成。(如需要)4.施工方法典型节点剖面:第2页江苏建工南京原煤制气厂地块(一期)(NO.2013G68地块)地暖保护层施工方案施工工艺:找标高、弹面层水准线→基层处理→洒水湿润→做灰饼、冲筋→浇筑混凝土→抹面层压光→养护地暖填充层采用60mm厚细石混凝土保护层,顶面完成后标高为-0.02米1、根据弹出的建筑地面面层标高控制线,在地面四周做灰饼,间距1.5m-2m加冲筋,有地漏的房间要在地漏四周做出0.5%的排水坡度。2、在所有与内外墙、柱等垂直构件交接处留置不间断伸缩缝,伸缩缝材料为20厚挤塑聚苯板,专用粘结剂粘贴,高度同保护层厚度。地热管安装完成,地面伸缩缝设置完毕后才可以覆盖上层钢丝网(非承包)。不同户型的地面伸缩缝位置见下图:第3页江苏建工南京原煤制气厂地块(一期)(NO.2013G68地块)地暖保护层施工方案(A户型)(A’户型)(B1’户型)第4页江苏建工南京原煤制气厂地块(一期)(NO.2013G68地块)地暖保护层施工方案(B2户型)(C户型)(C1户型)第5页江苏建工南京原煤制气厂地块(一期)(NO.2013G68地块)地暖保护层施工方案(D户型)(D1户型)(D1’户型)第6页江苏建工南京原煤制气厂地块(一期)(NO.2013G68地块)地暖保护层施工方案(E’户型)(E2户型)2、检查地采暖及地面管件安装是否已完成,将面层上的灰尘和垃圾清理干净,为保护地暖管等设施铺设的木板全部完毕。3、在浇筑混凝土面层前一天对基层表面进行洒水湿润。4、铺细石混凝土:混凝土采用C20细石混凝土,塌落度应不大于220mm;铺细石混凝土后用长杠刮平,振捣密实,表面塌陷处应用细石混凝土补平,再用长刮杠刮一次,用木抹子搓平。5、第一遍抹压:用铁抹轻轻压面层,把脚印压平。6、第二遍抹压:当面层开始凝结,地面面层上有脚印但不下陷时,用铁抹子进行第二遍抹压,注意不得漏压,并将面层的凹坑、砂眼和脚印压平。7、第三遍抹压:当地面面层上人稍有脚印,而抹压无抹子纹时,用铁抹子进行第三遍抹压,第三遍抹压用力要稍大,将抹子纹抹平压光,压光的时间第7页江苏建工南京原煤制气厂地块(一期)(NO.2013G68地块)地暖保护层施工方案应控制在终凝前完成。有坡度要求的地面按设计要求的坡度做。8、已浇筑完的混凝土保护层应在12小时后进行浇水养护,每天不少于2次,并且要覆盖麻袋片养护,养护时间不少于7天(养护前3天不得上人施工,禁止人员进入)。5.质量控制5.1细...
