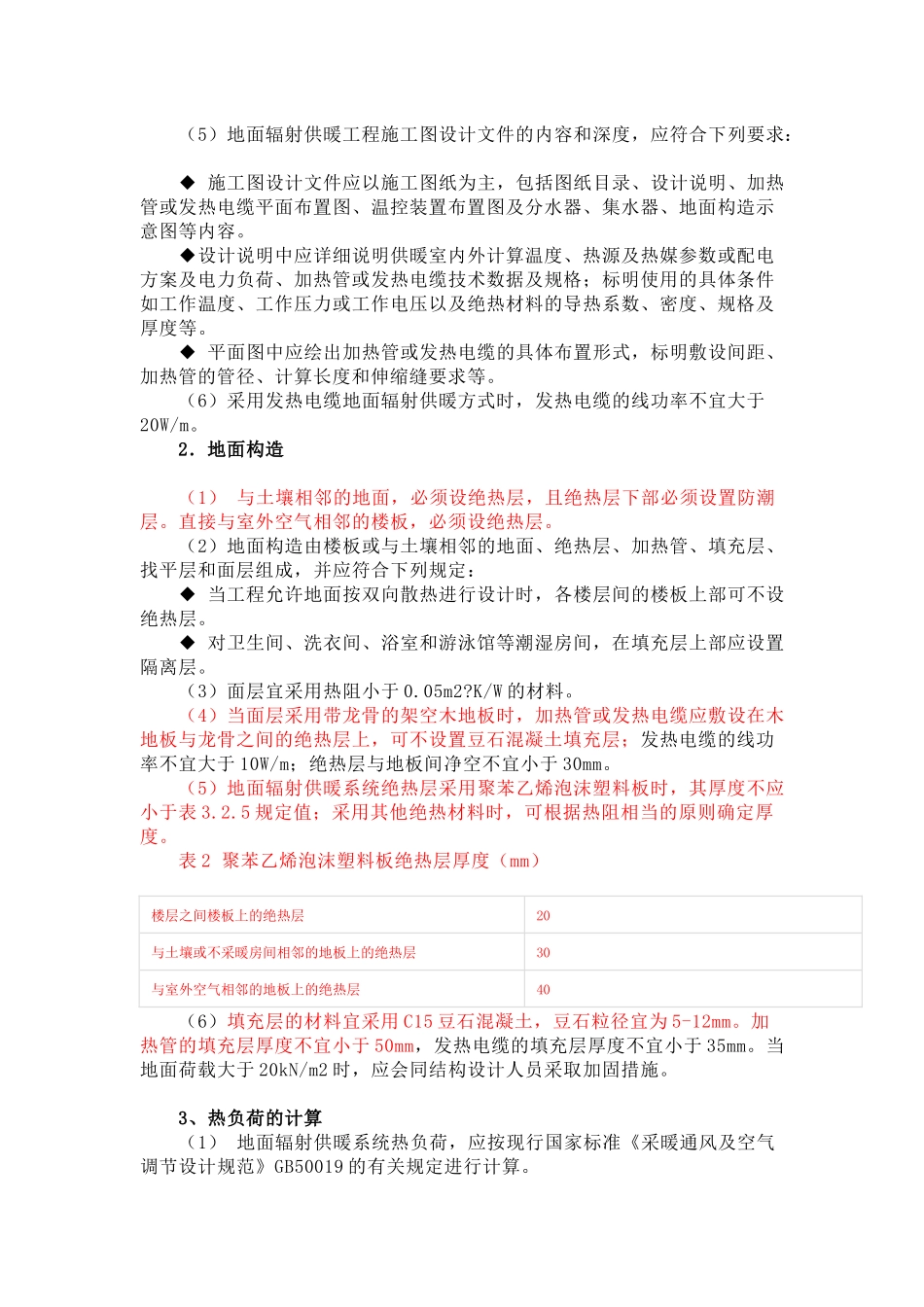

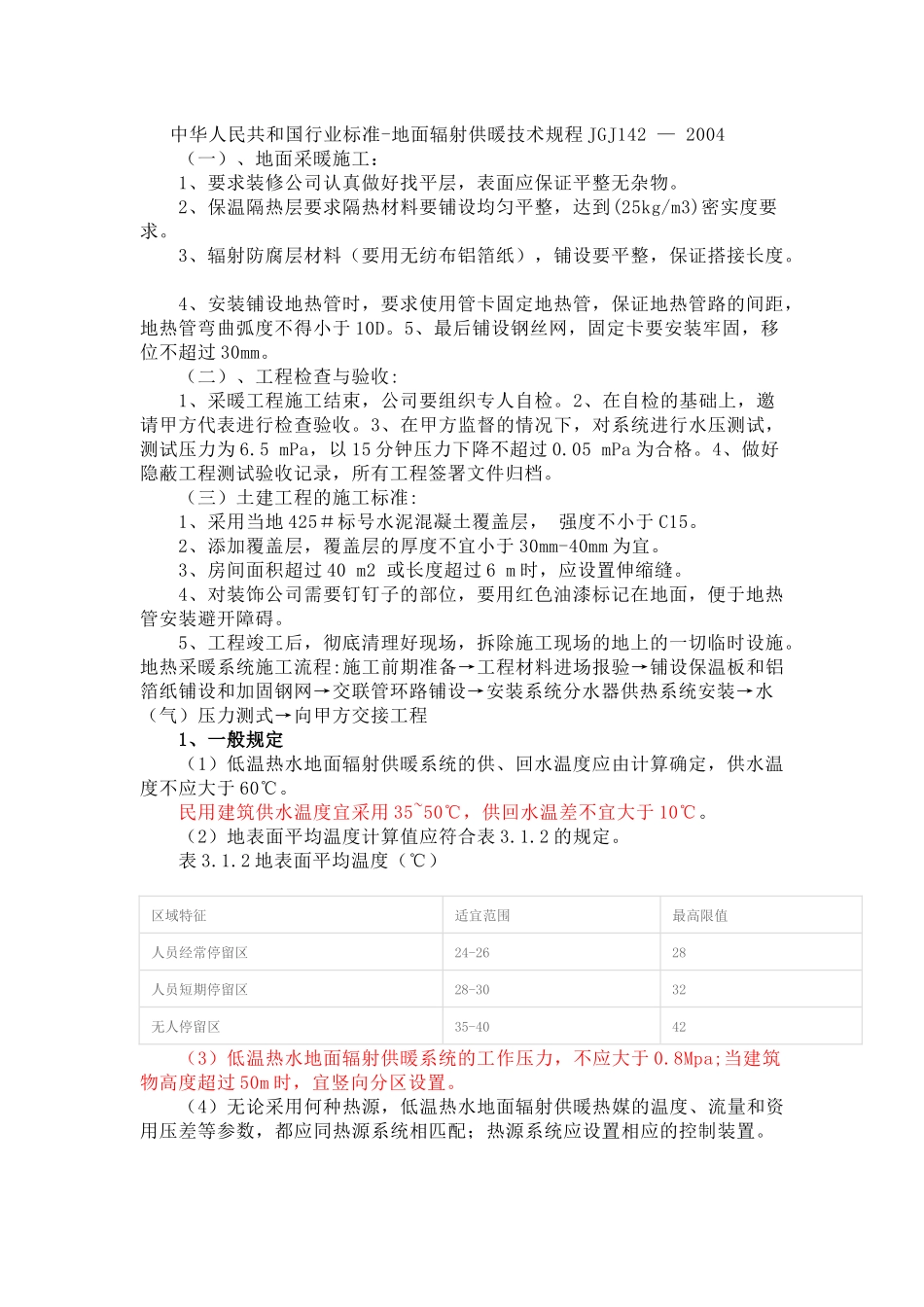

中华人民共和国行业标准-地面辐射供暖技术规程JGJ142—2004（一）、地面采暖施工：1、要求装修公司认真做好找平层，表面应保证平整无杂物。2、保温隔热层要求隔热材料要铺设均匀平整，达到(25kg/m3)密实度要求。3、辐射防腐层材料（要用无纺布铝箔纸），铺设要平整，保证搭接长度。4、安装铺设地热管时，要求使用管卡固定地热管，保证地热管路的间距，地热管弯曲弧度不得小于10D。5、最后铺设钢丝网，固定卡要安装牢固，移位不超过30mm。（二）、工程检查与验收:1、采暖工程施工结束，公司要组织专人自检。2、在自检的基础上，邀请甲方代表进行检查验收。3、在甲方监督的情况下，对系统进行水压测试，测试压力为6.5mPa，以15分钟压力下降不超过0.05mPa为合格。4、做好隐蔽工程测试验收记录，所有工程签署文件归档。（三）土建工程的施工标准:1、采用当地425＃标号水泥混凝土覆盖层，强度不小于C15。2、添加覆盖层，覆盖层的厚度不宜小于30mm-40mm为宜。3、房间面积超过40m2或长度超过6m时，应设置伸缩缝。4、对装饰公司需要钉钉子的部位，要用红色油漆标记在地面，便于地热管安装避开障碍。5、工程竣工后，彻底清理好现场，拆除施工现场的地上的一切临时设施。地热采暖系统施工流程:施工前期准备→工程材料进场报验→铺设保温板和铝箔纸铺设和加固钢网→交联管环路铺设→安装系统分水器供热系统安装→水（气）压力测式→向甲方交接工程1、一般规定（1）低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。民用建筑供水温度宜采用35~50℃，供回水温差不宜大于10℃。（2）地表面平均温度计算值应符合表3.1.2的规定。表3.1.2地表面平均温度（℃）区域特征适宜范围最高限值人员经常停留区24-2628人员短期停留区28-3032无人停留区35-4042（3）低温热水地面辐射供暖系统的工作压力，不应大于0.8Mpa;当建筑物高度超过50m时，宜竖向分区设置。（4）无论采用何种热源，低温热水地面辐射供暖热媒的温度、流量和资用压差等参数，都应同热源系统相匹配；热源系统应设置相应的控制装置。（5）地面辐射供暖工程施工图设计文件的内容和深度，应符合下列要求：◆施工图设计文件应以施工图纸为主，包括图纸目录、设计说明、加热管或发热电缆平面布置图、温控装置布置图及分水器、集水器、地面构造示意图等内容。◆设计说明中应详细说明供暖室内外计算温度、热源及热媒参数或配电方案及电力负荷、加热管或发热电缆技术数据及规格；标明使用的具体条件如工作温度、工作压力或工作电压以及绝热材料的导热系数、密度、规格及厚度等。◆平面图中应绘出加热管或发热电缆的具体布置形式，标明敷设间距、加热管的管径、计算长度和伸缩缝要求等。（6）采用发热电缆地面辐射供暖方式时，发热电缆的线功率不宜大于20W/m。2．地面构造（1）与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。直接与室外空气相邻的楼板，必须设绝热层。（2）地面构造由楼板或与土壤相邻的地面、绝热层、加热管、填充层、找平层和面层组成，并应符合下列规定：◆当工程允许地面按双向散热进行设计时，各楼层间的楼板上部可不设绝热层。◆对卫生间、洗衣间、浴室和游泳馆等潮湿房间，在填充层上部应设置隔离层。（3）面层宜采用热阻小于0.05m2?K/W的材料。（4）当面层采用带龙骨的架空木地板时，加热管或发热电缆应敷设在木地板与龙骨之间的绝热层上，可不设置豆石混凝土填充层；发热电缆的线功率不宜大于10W/m；绝热层与地板间净空不宜小于30mm。（5）地面辐射供暖系统绝热层采用聚苯乙烯泡沫塑料板时，其厚度不应小于表3.2.5规定值；采用其他绝热材料时，可根据热阻相当的原则确定厚度。表2聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20与土壤或不采暖房间相邻的地板上的绝热层30与室外空气相邻的地板上的绝热层40（6）填充层的材料宜采用C15豆石混凝土，豆石粒径宜为5-12mm。加热管的填充层厚度不宜小于50mm，发热电缆的填充层厚度不宜小于35mm。当地面荷载大于20kN/m2时，应会同结构设计人员采取加固措施。3、热负荷的计算（1）地面辐射供暖系统热负荷，应按现行国家标准《...
