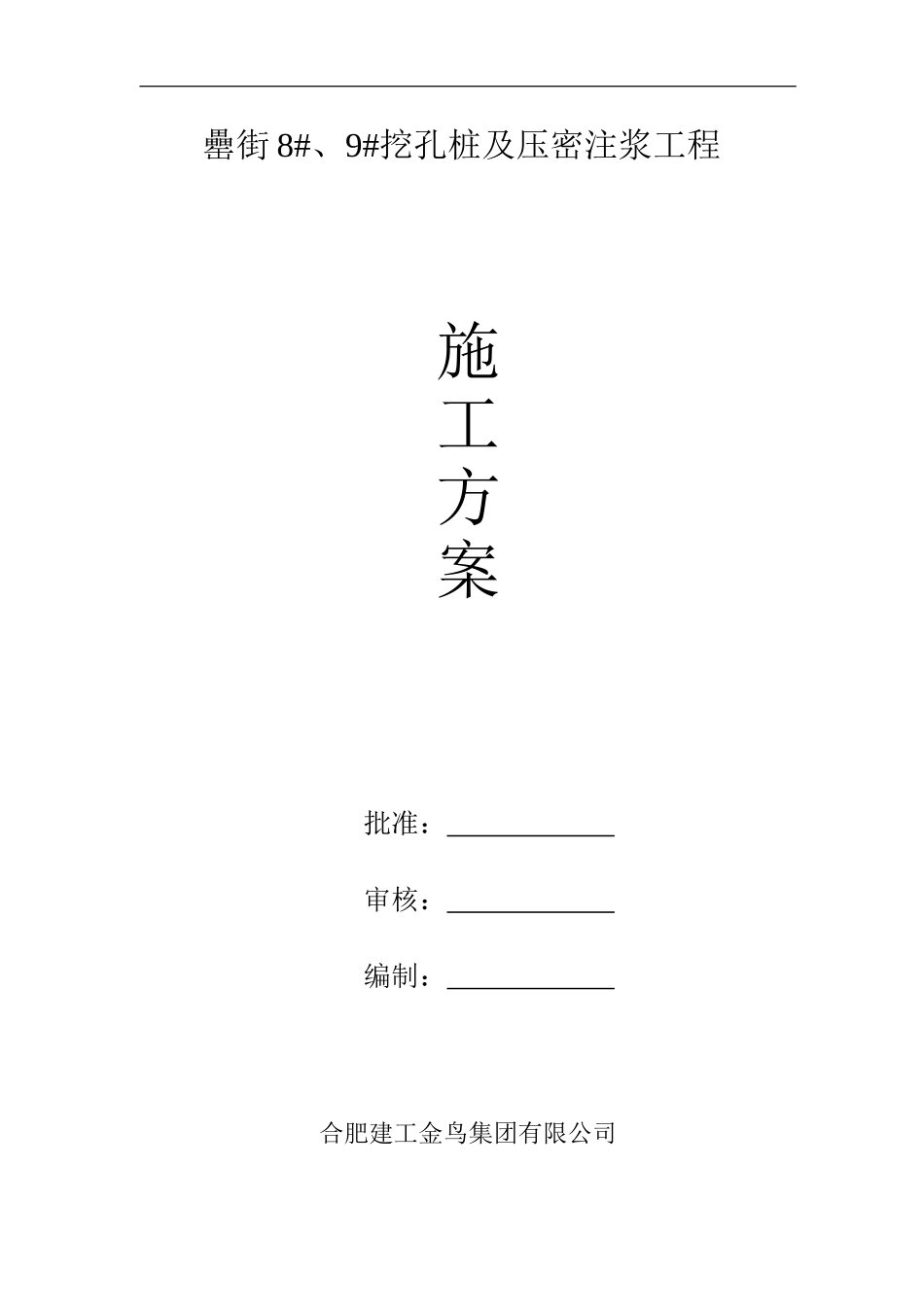

罍街8#、9#挖孔桩及压密注浆工程施工方案批准：审核：编制：合肥建工金鸟集团有限公司二○一六年五月五日目录一、工程概况………………………………………3二、压密注浆方案设计……………………………3三、挖孔桩及注浆工艺……………………………4四、施工方法………………………………………5五、质量控制措施…………………………………7六、安全文明施工措施……………………………7七、施工进度…………………………………8一、工程概况该工程为罍街8#、9#挖孔桩及压密注浆工程，根据现场实际情况因场地受局限只能采取人工挖孔桩施工。①层素（耕）填土：灰褐或褐灰色，可塑或松散状态，含较多植物根系、腐烂物及建筑垃圾等。②1层粉质粘土：灰褐或黄褐色，可塑状态、湿、含氧化铁及少量粉沙，此层局部分布。2层粉质粘土：灰褐或黄褐色，可塑状态、湿、含氧化铁及少量铁锰结核，此层局部分布。1层淤泥质粉质粘土：褐灰或灰色，饱和，软塑或流塑状态，含有机质、腐植质及等，局部夹薄层粉细砂或淤泥。⑥1层粉质粘土（粘土）：褐黄或灰黄色，可塑~硬塑状态，稍湿，含氧化铁、铁锰结核及高岭土等。此层局部分布。⑥2层粘土（粉质粘土）及其他层略述。详见地质勘探报告二、压密注浆方案设计1：注浆原理：利用液压把能固化的浆液注入土层空隙，以改善介质的物理力学性质，达到提高土层硬化和承载力的目的。2：注浆加固依据《地基处理手册》，《既有建筑地基基础加固技术规范》JGH123-2000，《建筑地基处理规范》（JGJ79-91），及相关技术规程。3:根据设计单位提供的道路设计图，地基处理压缩层范围参照规范，加固范围每边外扩500mm；注浆深度为10.0m（基础底面算起），由规范JGJ123-2000.6.8.2条要求空间距为1.0-2.0m，注浆影响半径为0.5m，孔径=25mm（过小）；综合考虑实取孔间距1m，以保证处理后地基连成一体。考虑浆液的均匀渗透，根据人工桩周边均等五个布孔。4、浆液配置：采用混合浆液，即水泥一水玻璃双液快凝浆液，水泥采用P.O42.5普通硅酸水泥，水灰比为0.8（考虑加固粉质淤泥质土，土体含水量大，水灰比相应调低），加水泥量3%的水玻璃，浆液初凝时间为1-2小时。三、注浆工艺1、注浆顺序一般为先外排围幕，再内排，最后注中间排，先下部，后上部；为防止相邻两孔窜浆，应采用隔孔注浆。2、为了保证注浆质量和效果，首先在上部做封浆板为100厚C10砼注浆时分二次，间隔2小时以上，待第一次注入浆液初凝后，再进行二次注浆。3、注浆压力为0.4-0.6mpa，根据地层变化可适当进行调整。四、施工方法1)根据场地地质情况本工程压密注浆采用振动堵头花管定注法进行施工,施工流程见压密注浆工艺流程示意图。2)成孔采用钢管用振动器压入土层至设计深度,遇障碍物先用钢钎引孔(或开挖),不通再位移200重新沉孔。3)注浆顺序:防止水泥浆外流;注浆时应跳注,相邻孔注浆间隙不小于3小时避免孔间窜浆。4)注浆参数：注浆水泥量60kg/m,水灰比0.8,注浆压力0.4-0.6Mpa,拔管速度0.1-0.25m/min。5)注浆前对注浆孔按顺序进行编号施工时要逐孔记录，完工后检查对照，防止漏注。6)注浆注意事项：当注浆孔边有水泥浆冒出应用水泥袋堵住，冒浆（窜浆）严重时应停注，待水泥浆稳定后再注至设计水泥用量。7)注浆机械采用SYB50-50Ⅱ型注浆机，立式水泥搅拌机，施工前将机械压力调试好，水泥浆搅拌均匀，注浆管统一采用1200mm长钢管丝接牢固.严密，经常清洗干净防止堵塞。8)单孔注浆结束后，首先关闭注浆管顶端阀门再卸高压管，防止管内浆回喷。9)注浆完工后用水泥袋将孔堵实防止冒浆，7天后再将水泥袋清除干净。10)注浆施工前在注浆孔外围设排水沟，并在中间和两端设积水坑，及时排水，保持场地无积水。人工挖孔桩基础施工方案一、施工准备1、机具准备：施工机具：三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯、电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带等。2、作业条件：熟悉施工图纸及场地的地下土质、水文地质资料，编制人工挖孔桩...
