地基与基础分部工程监理细则VIP免费

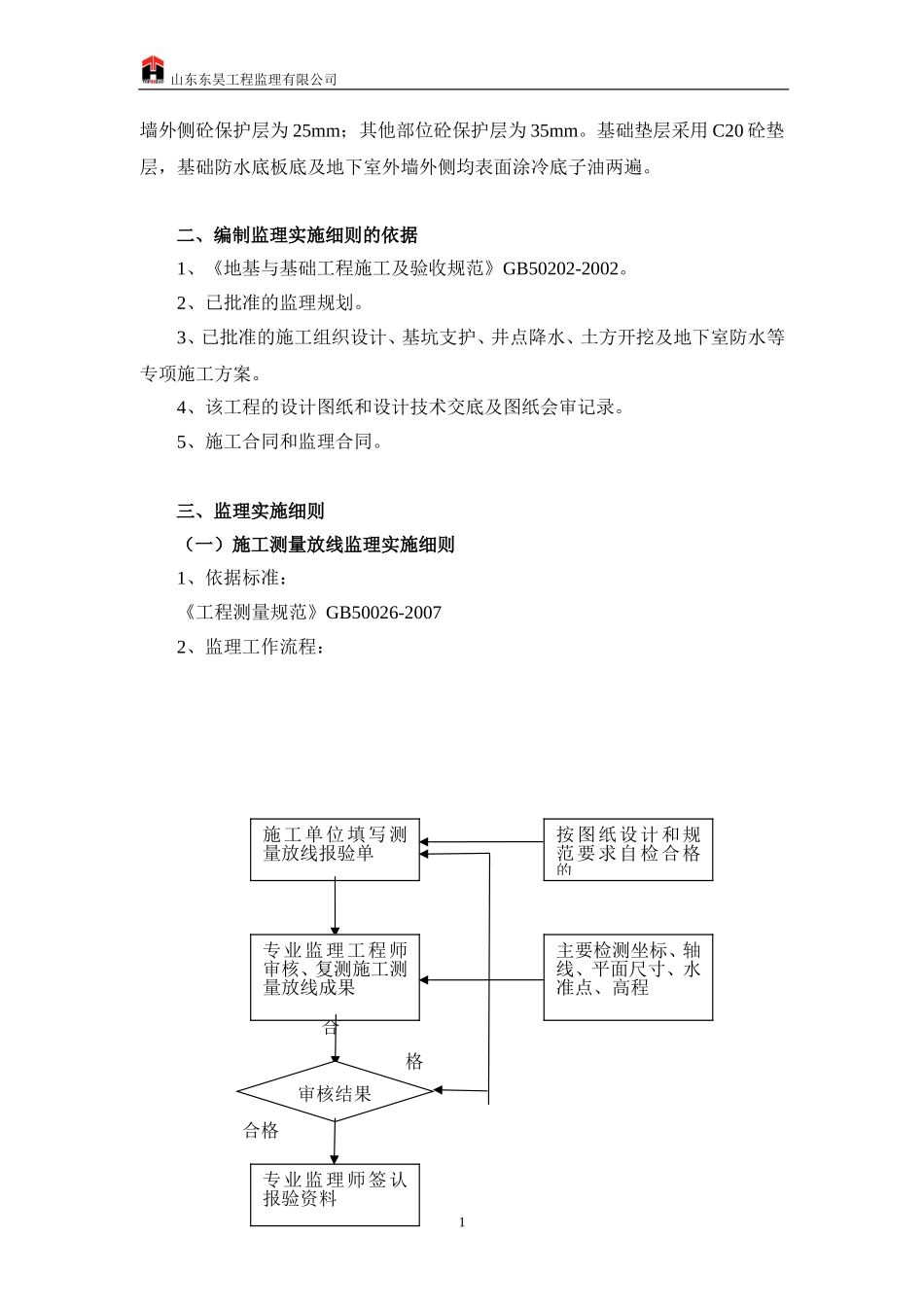

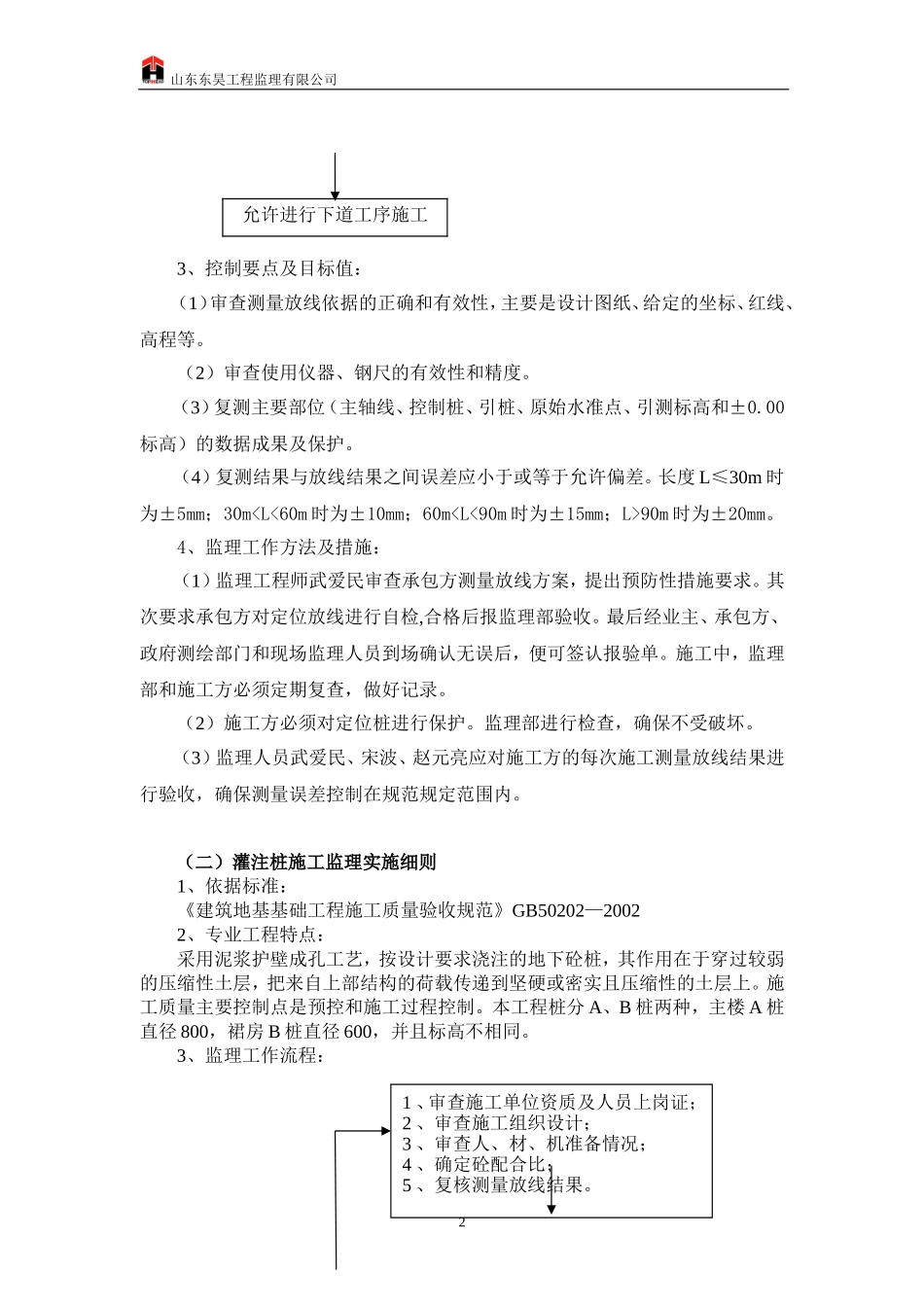

山东东昊工程监理有限公司目录一、地基与基础分部工程概况………………………………………………………1二、编制监理实施细则的依据……………………………………………………1三、监理实施细则…………………………………………………………………1（一）施工测量放线监理实施细则…………………………………………………1（二）砼灌注桩施工监理实施细则…………………………………………………3（三）基坑支护与降水工程监理实施细则…………………………………………7（四）土方开挖工程监理实施细则…………………………………………………11（五）截桩工程监理实施细则………………………………………………………13（六）桩基检测工程监理实施细则…………………………………………………14（七）基础防水工程监理实施细则…………………………………………………16（八）钢筋混凝土结构工程监理实施细则…………………………………………21（九）室内给水排水、采暖及空调水管道穿墙套管监理实施细则………………39（十）强弱电线管预留及接地极工程监理实施细则………………………………41（十一）土方回填工程监理实施细则………………………………………………45（十二）安全管理实施细则…………………………………………………………46（十三）塔吊安拆工程监理实施细则………………………………………………51（十四）施工现场扬尘防治监理实施细则…………………………………………54一、地基与基础分部工程概况本工程为东营黄河三角洲高效生态经济区国际人才专家公寓工程，位于东营市东城府前大街以南，东三路以东。本工程由主楼、裙房以及地下车库组成，总建筑面积72044.48㎡，其中，地下建筑面积12290.20㎡；地上建筑面积59754.28㎡。主楼地下一层，地上十九层；裙房地下一层，地上三层。本工程采用泥浆护壁钻孔灌注桩基础，R轴以北防水底板厚400mm，其他为300mm。基础分部主要施工内容含深基坑支护桩与止水桩施工、降水、基坑检测、土方开挖、边坡喷锚、截桩、桩基检测、基础防水、钢筋混凝土结构钢筋、模板、砼施工等。承台底、基础梁底砼保护层主楼为100mm，裙楼为50mm；防水底板底砼保护层为40mm；挡土墙外侧、水池墙内侧砼保护层为40mm，挡土墙内侧、水池山东东昊工程监理有限公司墙外侧砼保护层为25mm；其他部位砼保护层为35mm。基础垫层采用C20砼垫层，基础防水底板底及地下室外墙外侧均表面涂冷底子油两遍。二、编制监理实施细则的依据1、《地基与基础工程施工及验收规范》GB50202-2002。2、已批准的监理规划。3、已批准的施工组织设计、基坑支护、井点降水、土方开挖及地下室防水等专项施工方案。4、该工程的设计图纸和设计技术交底及图纸会审记录。5、施工合同和监理合同。三、监理实施细则（一）施工测量放线监理实施细则1、依据标准：《工程测量规范》GB50026-20072、监理工作流程：不合格合格1施工单位填写测量放线报验单按图纸设计和规范要求自检合格的专业监理工程师审核、复测施工测量放线成果主要检测坐标、轴线、平面尺寸、水准点、高程专业监理师签认报验资料审核结果山东东昊工程监理有限公司3、控制要点及目标值：（1）审查测量放线依据的正确和有效性，主要是设计图纸、给定的坐标、红线、高程等。（2）审查使用仪器、钢尺的有效性和精度。（3）复测主要部位（主轴线、控制桩、引桩、原始水准点、引测标高和±0.00标高）的数据成果及保护。（4）复测结果与放线结果之间误差应小于或等于允许偏差。长度L≤30m时为±5mm；30m90m时为±20mm。4、监理工作方法及措施：（1）监理工程师武爱民审查承包方测量放线方案，提出预防性措施要求。其次要求承包方对定位放线进行自检,合格后报监理部验收。最后经业主、承包方、政府测绘部门和现场监理人员到场确认无误后，便可签认报验单。施工中，监理部和施工方必须定期复查，做好记录。（2）施工方必须对定位桩进行保护。监理部进行检查，确保不受破坏。（3）监理人员武爱民、宋波、赵元亮应对施工方的每次施工测量放线结果进行验收，确保测量误差控制在规...
