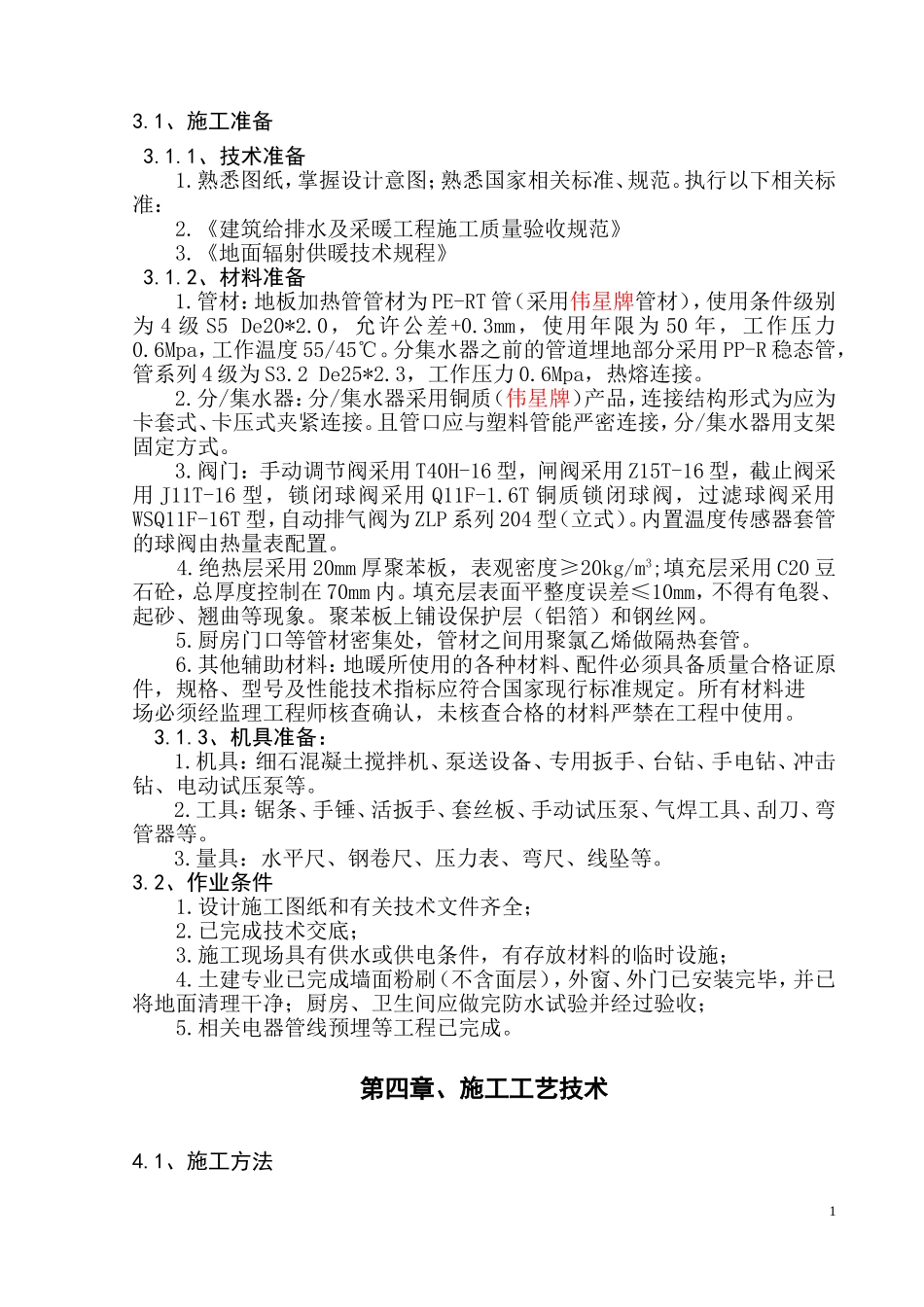

3.1、施工准备3.1.1、技术准备1.熟悉图纸，掌握设计意图；熟悉国家相关标准、规范。执行以下相关标准：2.《建筑给排水及采暖工程施工质量验收规范》3.《地面辐射供暖技术规程》3.1.2、材料准备1.管材：地板加热管管材为PE-RT管（采用伟星牌管材），使用条件级别为4级S5De20*2.0，允许公差+0.3mm，使用年限为50年，工作压力0.6Mpa，工作温度55/45℃。分集水器之前的管道埋地部分采用PP-R稳态管，管系列4级为S3.2De25*2.3，工作压力0.6Mpa，热熔连接。2.分/集水器：分/集水器采用铜质（伟星牌）产品，连接结构形式为应为卡套式、卡压式夹紧连接。且管口应与塑料管能严密连接，分/集水器用支架固定方式。3.阀门：手动调节阀采用T40H-16型，闸阀采用Z15T-16型，截止阀采用J11T-16型，锁闭球阀采用Q11F-1.6T铜质锁闭球阀，过滤球阀采用WSQ11F-16T型，自动排气阀为ZLP系列204型（立式）。内置温度传感器套管的球阀由热量表配置。4.绝热层采用20mm厚聚苯板，表观密度≥20kg/m3;填充层采用C20豆石砼，总厚度控制在70mm内。填充层表面平整度误差≤10mm，不得有龟裂、起砂、翘曲等现象。聚苯板上铺设保护层（铝箔）和钢丝网。5.厨房门口等管材密集处，管材之间用聚氯乙烯做隔热套管。6.其他辅助材料：地暖所使用的各种材料、配件必须具备质量合格证原件，规格、型号及性能技术指标应符合国家现行标准规定。所有材料进场必须经监理工程师核查确认，未核查合格的材料严禁在工程中使用。3.1.3、机具准备：1.机具：细石混凝土搅拌机、泵送设备、专用扳手、台钻、手电钻、冲击钻、电动试压泵等。2.工具：锯条、手锤、活扳手、套丝板、手动试压泵、气焊工具、刮刀、弯管器等。3.量具：水平尺、钢卷尺、压力表、弯尺、线坠等。3.2、作业条件1.设计施工图纸和有关技术文件齐全；2.已完成技术交底；3.施工现场具有供水或供电条件，有存放材料的临时设施；4.土建专业已完成墙面粉刷（不含面层），外窗、外门已安装完毕，并已将地面清理干净；厨房、卫生间应做完防水试验并经过验收；5.相关电器管线预埋等工程已完成。第四章、施工工艺技术4.1、施工方法14.1.1、施工顺序及流程施工流程：基层清理→20厚聚苯板→分集水器的安装→低温热水系统加热管的安装→打压试验→浇筑豆石混凝土垫层→打压试验→验收。4.1.2、基层清理地板采暖工程施工前要求地面平整，无任何凹凸不平及沙石碎块，钢筋头等现象。因此要求土建应做水泥砂浆找平层，将地面清扫干净。电线管只允许垂直穿过地板供暖层。4.1.3、保温层的铺设保温板铺设前后细心核对建筑物房间尺寸、功能、墙体位置是否与设计图一致。铺设绝热层的地面平整、干燥、无杂物。墙面根部平直，且无积灰现象。绝热层的铺设平整，绝热层相互间结合严密。有防水要求的地面，在铺设绝热层之前先铺一层防潮层。铺设铝箔专用反射膜，搭接粘接牢固。门口等不规则部位铺设时，要按实际形状采用刀割成型后铺设。卫生间、厨房等有特殊要求的部位铺板时，按设计要求尺寸割断，严禁在卫生间内切割聚苯板，以保护防水层。铺设绝热层应错缝且严密拼接，并用胶带粘牢。墙四周铺设聚苯板作为伸缩缝。4.1.4、分集水器的安装1.分水器材质采用铜质，安装时中心标高在规定尺寸200-600mm之间2.应与地面垂直，牢固固定于墙面。3.分集水器水平安装时，分水器在上，集水器在下，集水器中心距地＞300mm。分/集水器下端距地＞150mm。4.分集水器安装要求横平竖直，与分集水器连接盘管要求立面、水平面都垂直。5.分集水器安装按设计要求左右保持一环错距，以便维修。6.安装完分集水器及时清理油麻污物。7.分集水器与盘管连接且需要打压检漏。8.分水器和集水器的安装可根据现场实际情况确定其具体安装位置。4.1.6、螺纹套管的安装与处理：采暖管采用高密度耐力聚乙烯PE-RT管材，管径均选用φ20×2.0（外径×壁厚），能够满足设计要求热媒为45℃-55℃低温热水，系统工作压力为P=0.6Mpa，热盘管敷设采用回字型连接。每层设保温层和铝箔层，管间距为150mm～200mm。管材要求试验压力≥0.6Mpa。所有埋地管道弯曲均为自然弯曲，禁止使用接头，以防止泄漏。管子弯曲半径不应太小，以确保水循环畅通。...
