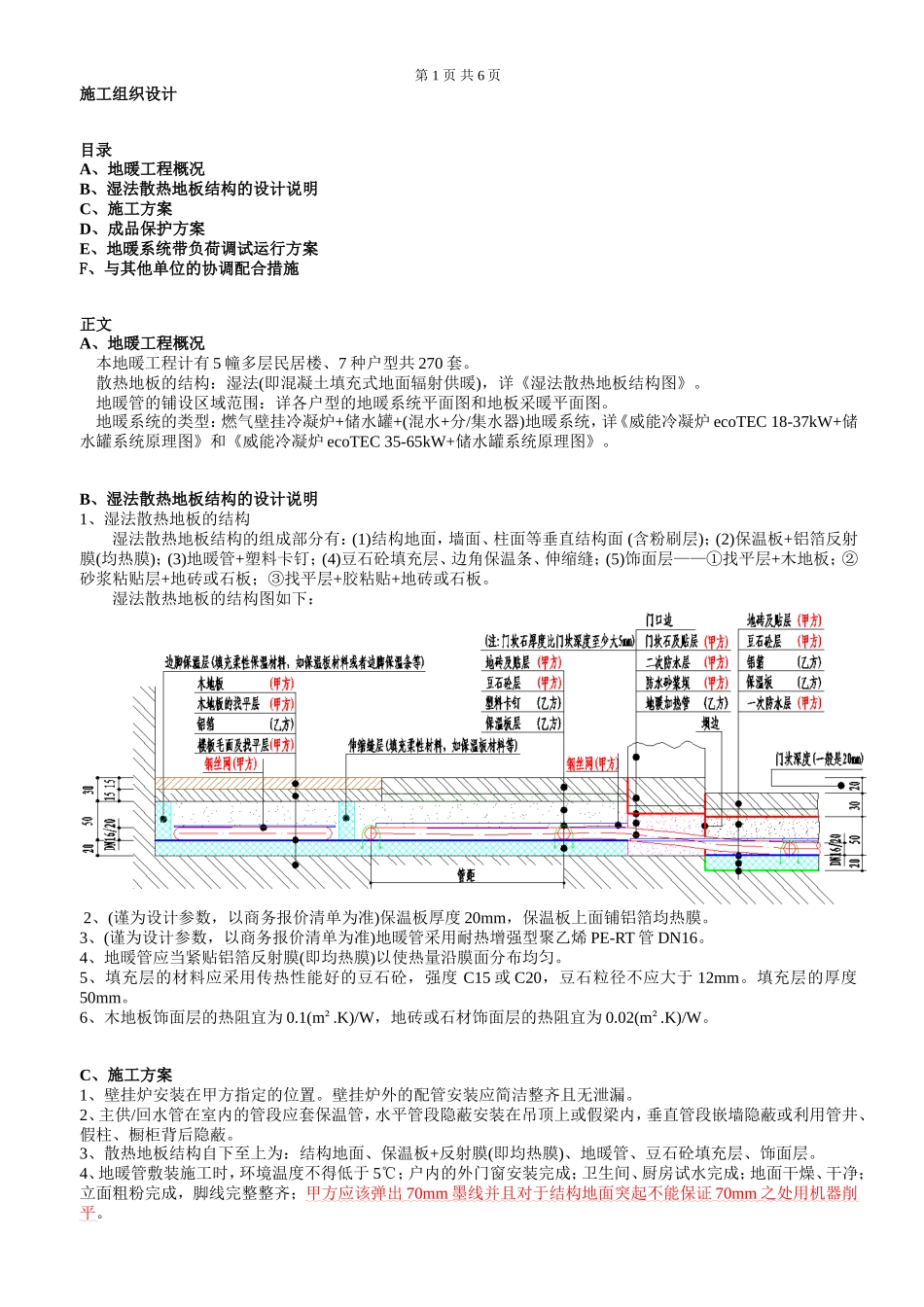

第1页共6页施工组织设计目录A、地暖工程概况B、湿法散热地板结构的设计说明C、施工方案D、成品保护方案E、地暖系统带负荷调试运行方案F、与其他单位的协调配合措施正文A、地暖工程概况本地暖工程计有5幢多层民居楼、7种户型共270套。散热地板的结构：湿法(即混凝土填充式地面辐射供暖)，详《湿法散热地板结构图》。地暖管的铺设区域范围：详各户型的地暖系统平面图和地板采暖平面图。地暖系统的类型：燃气壁挂冷凝炉+储水罐+(混水+分/集水器)地暖系统，详《威能冷凝炉ecoTEC18-37kW+储水罐系统原理图》和《威能冷凝炉ecoTEC35-65kW+储水罐系统原理图》。B、湿法散热地板结构的设计说明1、湿法散热地板的结构湿法散热地板结构的组成部分有：(1)结构地面，墙面、柱面等垂直结构面(含粉刷层)；(2)保温板+铝箔反射膜(均热膜)；(3)地暖管+塑料卡钉；(4)豆石砼填充层、边角保温条、伸缩缝；(5)饰面层——①找平层+木地板；②砂浆粘贴层+地砖或石板；③找平层+胶粘贴+地砖或石板。湿法散热地板的结构图如下：2、(谨为设计参数，以商务报价清单为准)保温板厚度20mm，保温板上面铺铝箔均热膜。3、(谨为设计参数，以商务报价清单为准)地暖管采用耐热增强型聚乙烯PE-RT管DN16。4、地暖管应当紧贴铝箔反射膜(即均热膜)以使热量沿膜面分布均匀。5、填充层的材料应采用传热性能好的豆石砼，强度C15或C20，豆石粒径不应大于12mm。填充层的厚度50mm。6、木地板饰面层的热阻宜为0.1(m².K)/W，地砖或石材饰面层的热阻宜为0.02(m².K)/W。C、施工方案1、壁挂炉安装在甲方指定的位置。壁挂炉外的配管安装应简洁整齐且无泄漏。2、主供/回水管在室内的管段应套保温管，水平管段隐蔽安装在吊顶上或假梁内，垂直管段嵌墙隐蔽或利用管井、假柱、橱柜背后隐蔽。3、散热地板结构自下至上为：结构地面、保温板+反射膜(即均热膜)、地暖管、豆石砼填充层、饰面层。4、地暖管敷装施工时，环境温度不得低于5℃；户内的外门窗安装完成；卫生间、厨房试水完成；地面干燥、干净；立面粗粉完成，脚线完整整齐；甲方应该弹出70mm墨线并且对于结构地面突起不能保证70mm之处用机器削平。施工组织设计第2页共4页5、保温板绝热层的铺设：保温板铺设应平整，板边紧靠不留空隙。保温板应鋪至墙壁(称为满铺)，固定橱柜及固定的卫浴设备下不铺。6、铝箔反射膜(即均热膜)铺设于保温板之上，并用少量胶带粘接。7、地暖管的敷设7-1、地暖管的弯曲半径不应小于6倍管外径，弯曲时地暖管圆弧的顶端应加以限制(塑料卡钉固定)，防止出现"死折"。7-2、地暖管固定卡钉的固定点间距：直管段为0.7m，弯曲管段为0.3m。7-3、地暖管的管距，应按符合设计图纸的规定，房间200mm，卫生间150mm。地暖管的离墙距，房间200mm，卫生间150mm。误差不大于1倍管外径。7-4、加热管应该采用双管回形样式敷设，以保证地暖回路各处的平均温度基本一致。7-5、地暖管在分/集水器附近排列比较密集(管距小于100mm)处和出地面至分/集水器的管段，应该加套塑料波纹套管。出地面至分/集水器的管段不许套硬管，否则检修时将无法拆装管头。7-6、在填充层内的地暖管，不允许有接头，地暖填充层完成后的后续施工事故的修复接头除外(须业主同意)。8、分/集水器的安装8-1、分/集水器安装在甲方指定的位置。8-2、分/集水器应该安装得横平竖直整齐美观，并将分/集水器与地暖管、主供/回水管相连接。8-3、分/集水器安装完成后再次进行水压试验以确认全部管道系统无渗漏，随后保压直至系统调试。8-4、现场如需对贵重器材作成品保护，亦可用管件连接作为分/集水器的临时代用品进行保压。8-5、安装在台盆柜内的分/集水器不得带箱子，以便于留有足够的检修空间(谨为设计意见，以商务报价清单为准)。8-6、分/集水器下面的集管的标高应不小于图纸标注的尺寸，若现场允许，该尺寸则需加大以便于管头段折弯连接。9、水压试验试验压力应为工作压力的1.5倍且不应小于0.6MPa。在试验压力下，稳压1h，其压力降不大于0.05MPa为合格。然后将压力降至0.4MPa进行保压。10、在相对独立的地暖区域面积超过30m²或边长超过6m处应设伸缩缝。房间周围边地面与墙、柱的交接处应设置边脚保温带。伸缩...
