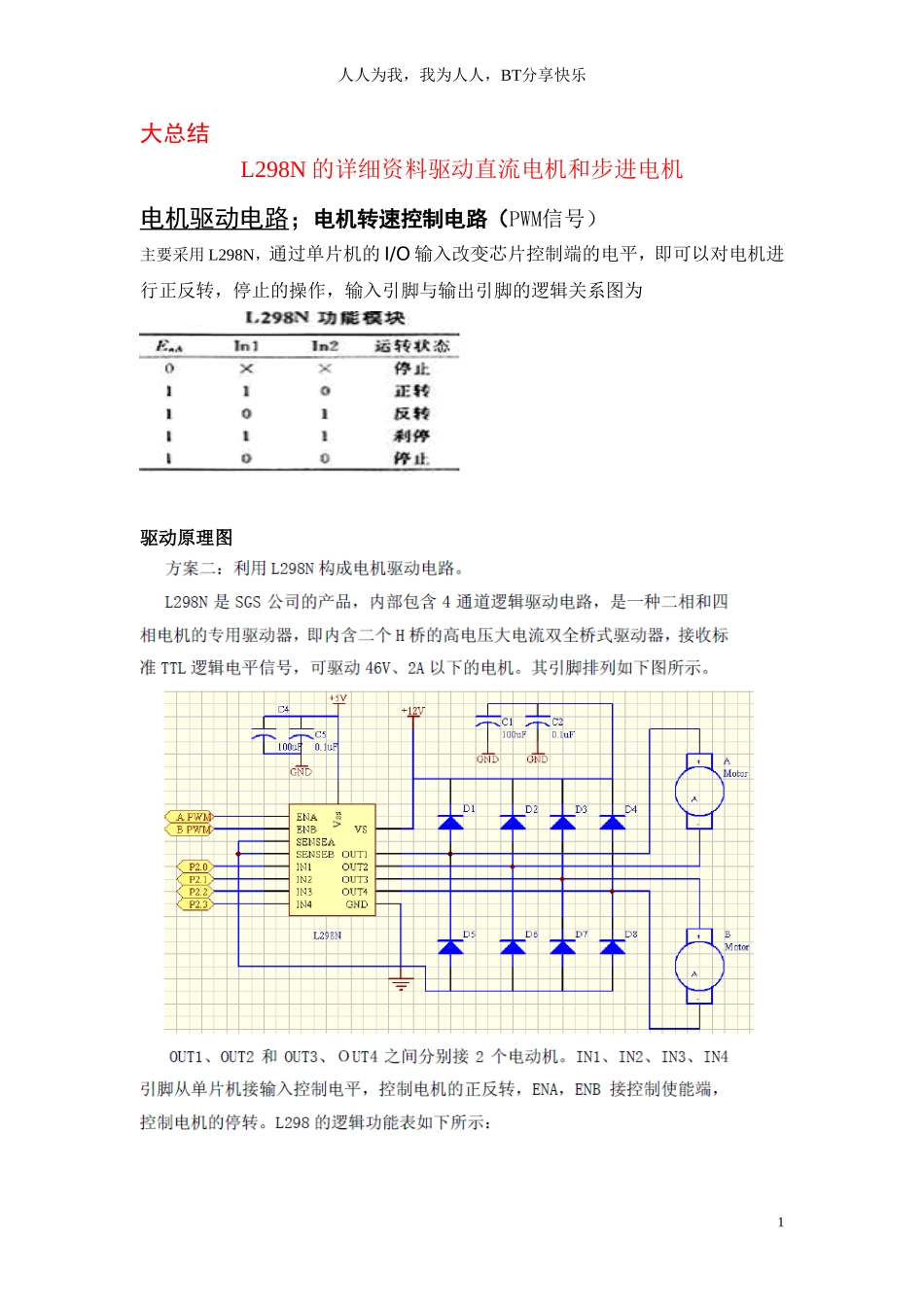

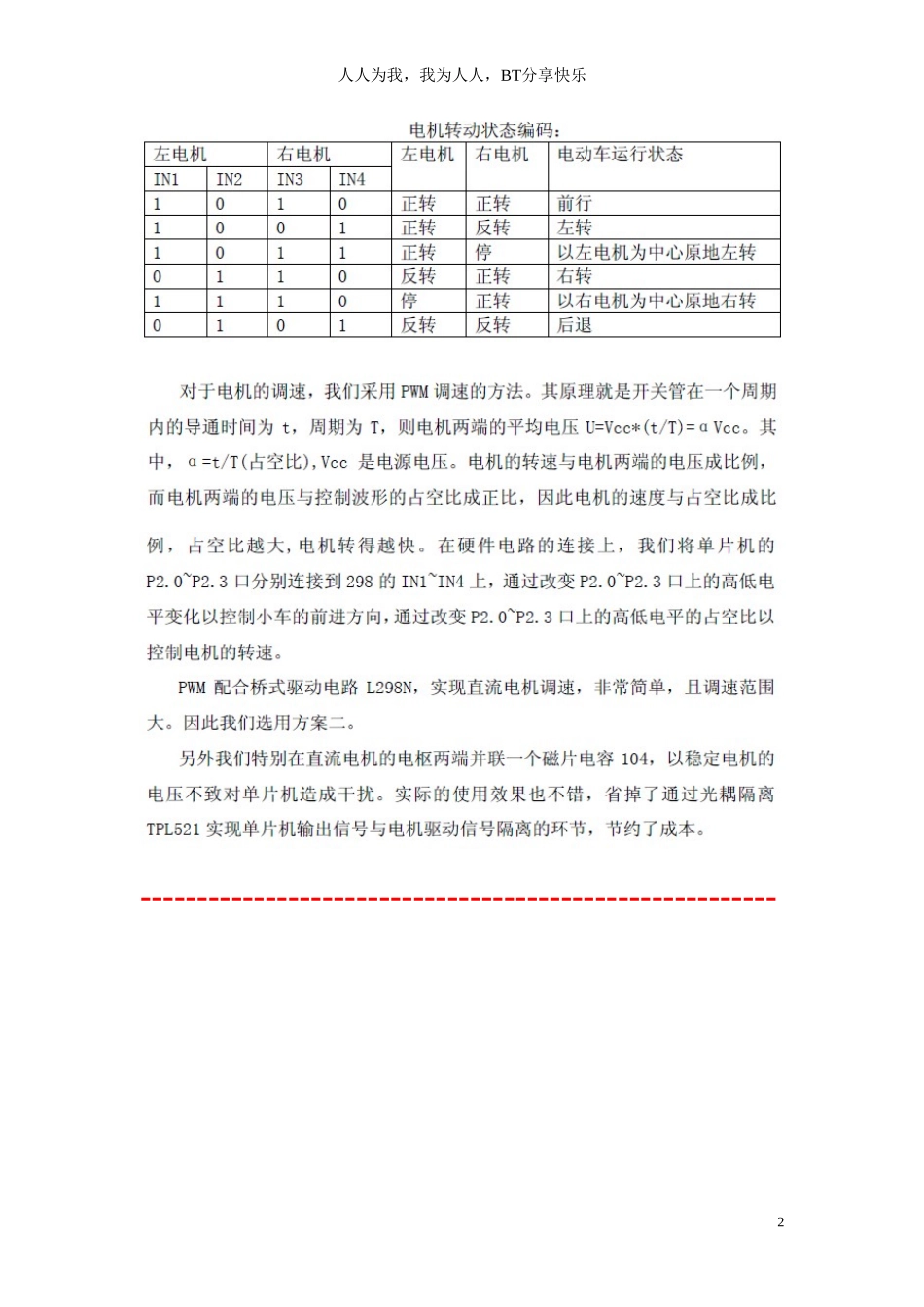

人人为我，我为人人，BT分享快乐大总结L298N的详细资料驱动直流电机和步进电机电机驱动电路；电机转速控制电路（PWM信号）主要采用L298N，通过单片机的I/O输入改变芯片控制端的电平，即可以对电机进行正反转，停止的操作，输入引脚与输出引脚的逻辑关系图为驱动原理图1人人为我，我为人人，BT分享快乐--------------------------------------------------------2人人为我，我为人人，BT分享快乐L298N电机驱动模块图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••1.1实物图•••1.2原理图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1.3各种电机实物接线图••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1.4各种电机原理图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1.5模块接口说明•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••L298N电机驱动模块图1.1实物图正面背面1.2原理图3人人为我，我为人人，BT分享快乐1.3各种电机实物接线图直流电机实物接线图4相步进电机实物接线图4人人为我，我为人人，BT分享快乐3相步进电机实物接线图1.4各种电机原理图直流电机原理图步进电机原理图5人人为我，我为人人，BT分享快乐1.5模块接口说明+5V：芯片电压5V。VCC：电机电压，最大可接50V。GND：共地接法。A-~D-：输出端，接电机。A~D+：为步进电机公共端，模块上接了VCC。EN1、EN2：高电平有效，EN1、EN2分别为IN1和IN2、IN3和IN4的使能端。IN1~IN4：输入端，输入端电平和输出端电平是对应的。6人人为我，我为人人，BT分享快乐我正在用L298N驱动我的小车的两个直流减速电机，其实它很好用，1和15和8引脚直接接地，4管脚VS接2.5到46的电压，它是用来驱动电机的，9引脚是用来接4.5到7V的电压的，它是用来驱动L298芯片的，记住，L298需要从外部接两个电压，一个是给电机的，另一个给L298芯片的6和11引脚是它的使能端，一个使能端控制一个电机，至于那个控制那个你自己焊接，你可以把它理解为总开关，只有当它们都是高电平的时候两个电机才有可能工作，5,7,10,12是298的信号输入端和单片机的IO口相连，2,3,13,14是输出端，输入5和7控制输出2和3,输入的10,12控制输出的13,14L298N型驱动器的原理及应用L298N是SGS公司的产品，内部包含4通道逻辑驱动电路。是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准TTL逻辑电平信号，可驱7人人为我，我为人人，BT分享快乐动46V、2A以下的电机。其引脚排列如图1中U4所示，1脚和15脚可单独引出连接电流采样电阻器，形成电流传感信L298N的恒压恒流桥式2A驱动芯片L298N说明及应用L298是SGS公司的产品，比较常见的是15脚Multiwatt封装的L298N，内部同样包含4通道逻辑驱动电路。可以方便的驱动两个直流电机，或一个两相步进电机。L298N芯片可以驱动两个二相电机，也可以驱动一个四相电机，输出电压最高可达50V，可以直接通过电源来调节输出电压；可以直接用单片机的IO口提供信号；而且电路简单，使用比较方便。L298N可接受标准TTL逻辑电平信号VSS，VSS可接4．5～7V电压。4脚VS接电源电压，VS电压范围VIH为＋2．5～46V。输出电流可达2．5A，可驱动电感性负载。1脚和15脚下管的发射极分别单独引出以便接入电流采样电阻，形成电流传感信号。L298可驱动2个电动机，OUT1，OUT2和OUT3，OUT4之间可分别接电动机，本实验装置我们选用驱动一台电动机。5，7，10，12脚接输入控制电平，控制电机的正反转。EnA，EnB接控制使能端，控制电机的停转。表1是L298N功能逻辑图。8人人为我，我为人人，BT分享快乐9人人为我，我为人人，BT分享快乐In3，...
