110kV电缆竖井工程施工组织设计方案要点说明 VIP免费

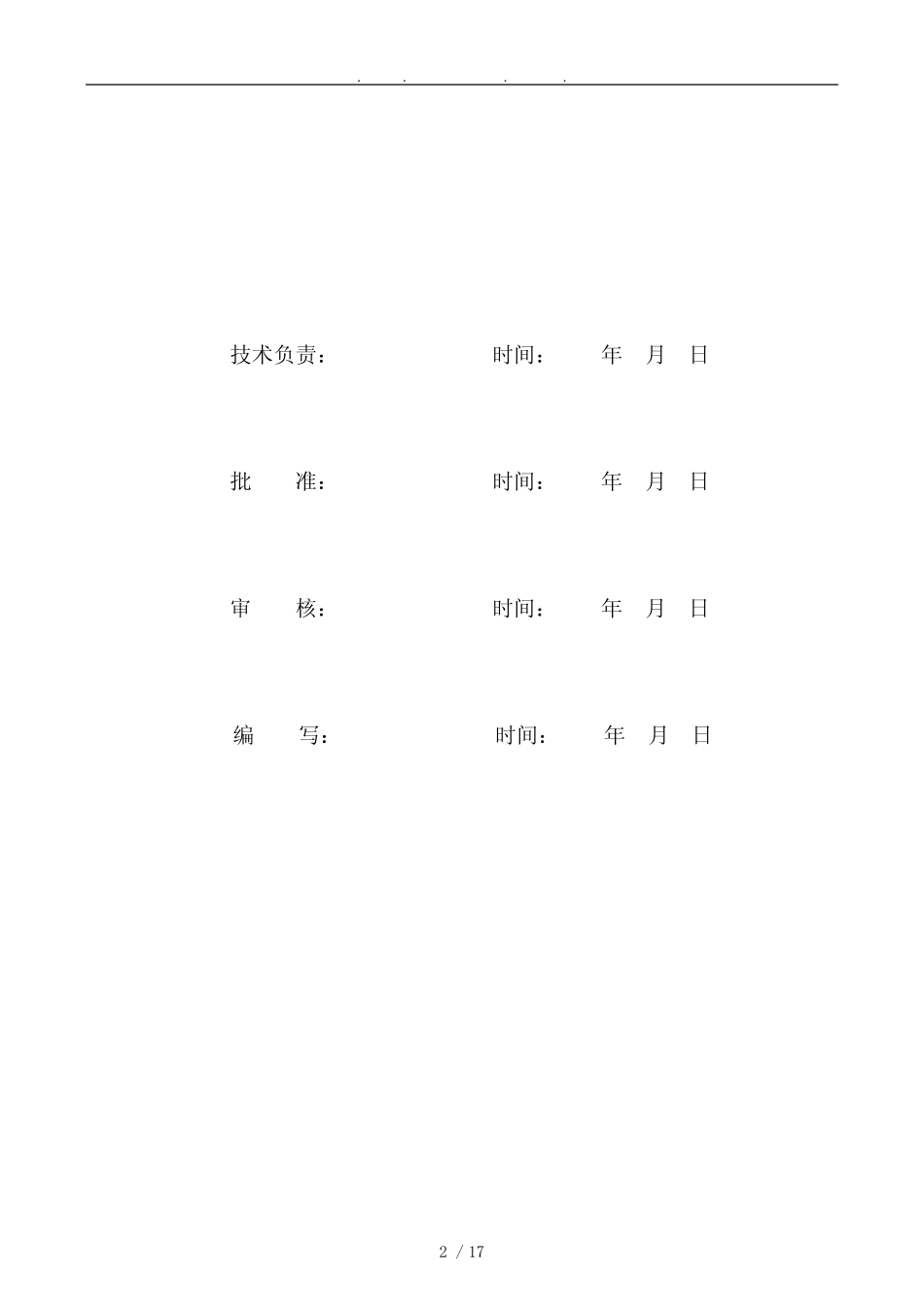

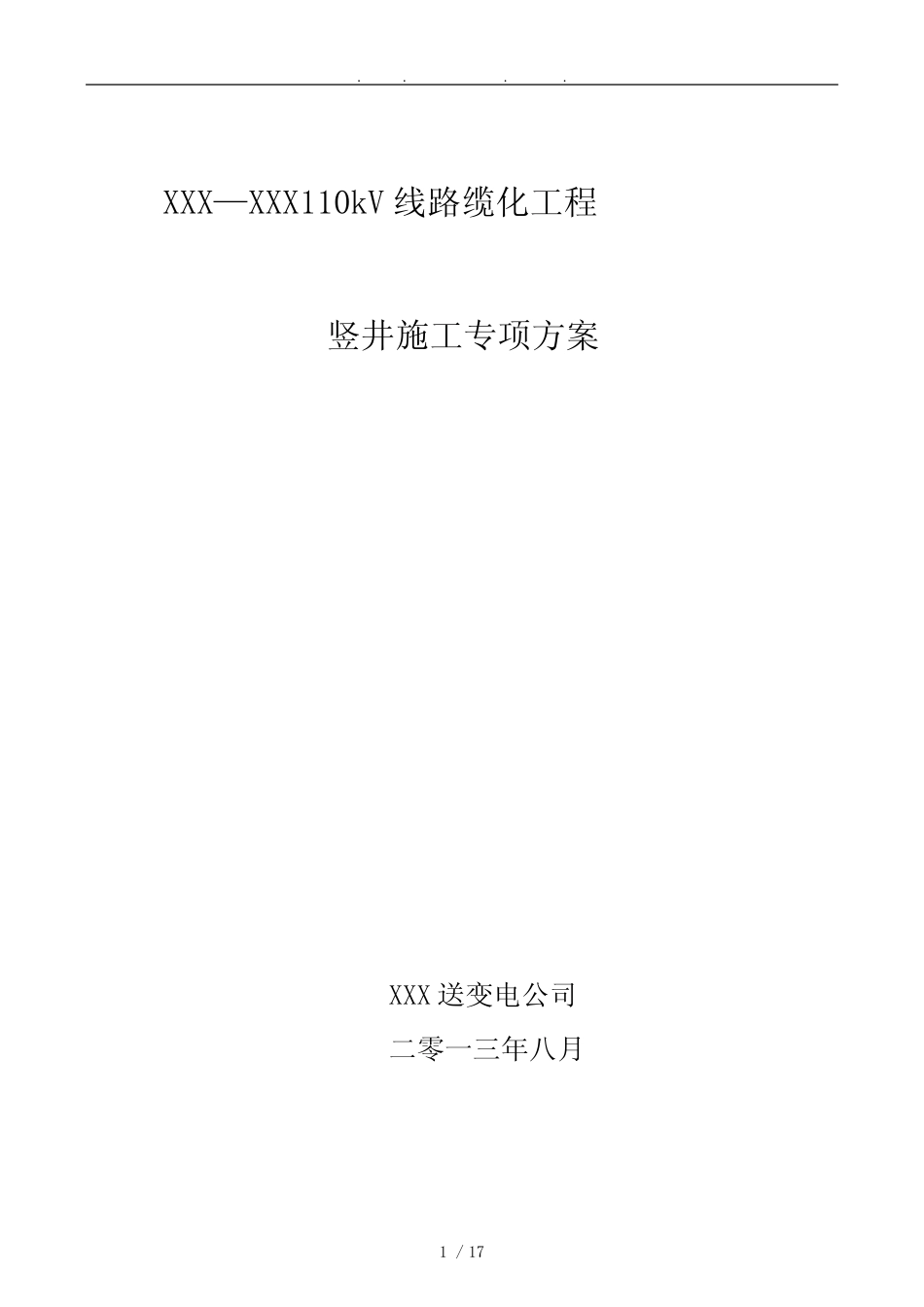

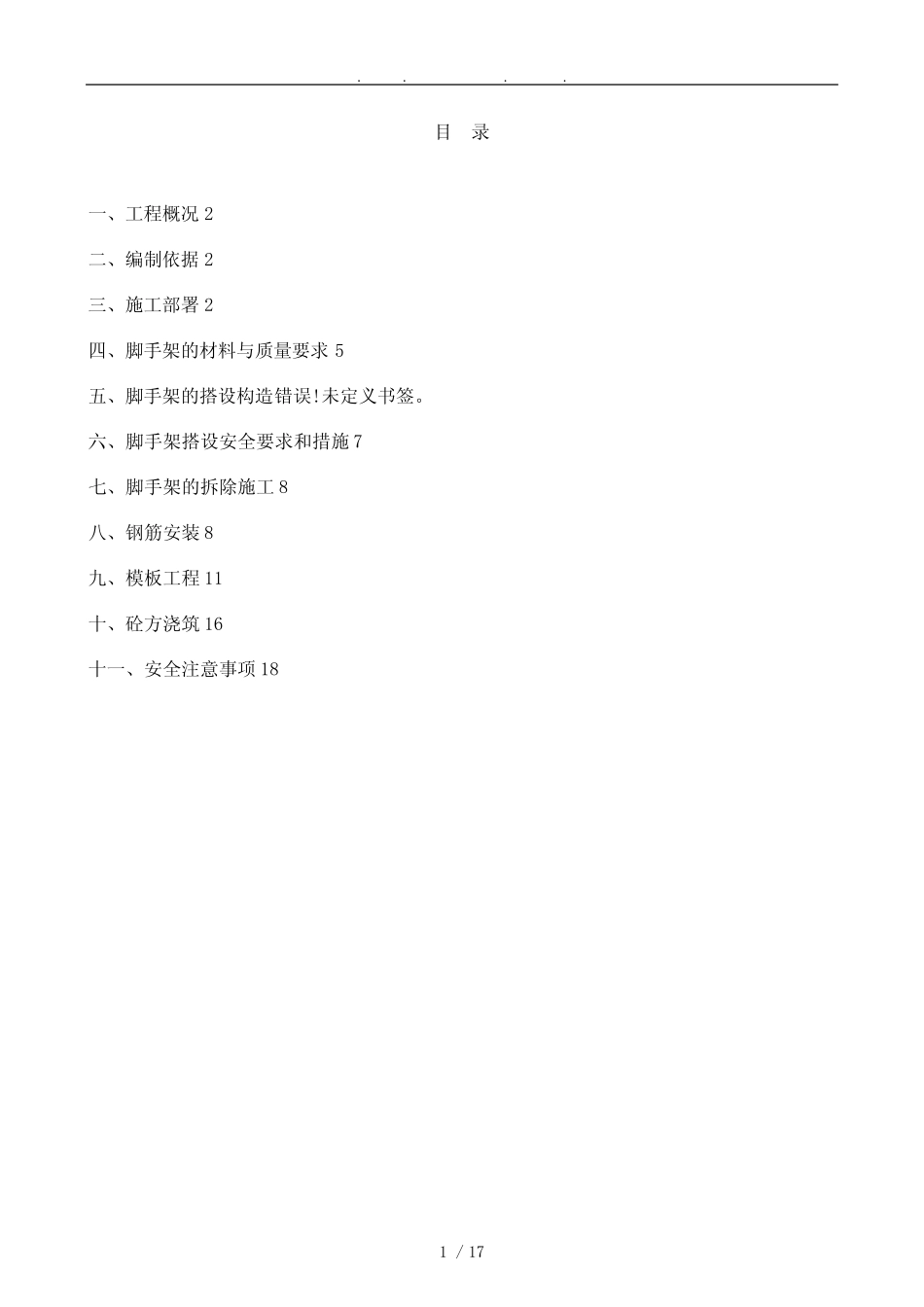

....1/17XXX—XXX110kV线路缆化工程竖井施工专项方案XXX送变电公司二零一三年八月....2/17技术负责：时间：年月日批准：时间：年月日审核：时间：年月日编写：时间：年月日....1/17目录一、工程概况2二、编制依据2三、施工部署2四、脚手架的材料与质量要求5五、脚手架的搭设构造错误!未定义书签。六、脚手架搭设安全要求和措施7七、脚手架的拆除施工8八、钢筋安装8九、模板工程11十、砼方浇筑16十一、安全注意事项18....2/17一．工程概况A、地理位置XX—XX110kV线路缆化工程电缆竖井，位于XXX市宝盖变电站材料仓库东北角侧，东面是宝盖变电站挡土墙，北靠高度11米的微风化花岗岩山体，西面是学府路，施工运输条件比较方便。B、建筑结构概况本工程电缆竖井设计属于钢筋混凝土剪力墙结构，竖井长度5.4米、宽度4.2米、总建筑高度14.10米，其中地上建筑高度11.6米，地下建筑-2.5米，占地面积（含散水）35.6m²，由1个主楼附带3层操作平台、8.4米钢筋混凝土缆沟桥架组成，钢筋混凝土缆沟桥架悬空跨度5.4米，竖井封顶与钢筋混凝土缆沟桥架同时浇筑，使缆沟与竖井连接成整体。本工程±0.000相当于自然地坪标高。二．编制依据（1）设计图纸（2）《建筑施工安全检查标准》（JGJ59—2007）；（3）《建筑施工高处作业安全技术规》（JGJ80－99）；（4）《建筑结构荷载规》（GB50009-2004）；（5）《建筑施工扣件式钢管脚手架安全技术规》（JGJ130－2011）；（6）《建筑钢结构焊接技术规程》（JGJ81—2005）；（7）《建筑施工模板安全技术规》（JGJ162－2008）；（8）《混凝土结构工程施工与验收规》（GB50204－2002）；（9）《电力建设安全工作规》（DL5009.2－2005）；三、施工部署A、总体布置（1）首先将竖井原始地面以下2.5米竖井底板与剪力墙浇筑完毕，拆模、养护、回填整平地面，以便为脚手架搭设打好基础。（2）竖井脚手架搭设高度不超过14m，脚手架分为墙、外墙落地式脚手架架体，墙搭设从-2.15到+12.8米结束，外墙搭设从±0.000到+14米结束。（3）脚手架功能：作为施工结构脚手架，保证竖井的钢筋绑扎、模板安装、砼方浇筑、安全防护网安装、等施工工序能顺利进行。....3/17B、竖井脚手架施工简图：....4/17C、脚手架施工流程:脚手架搭设的工艺流程为：回填整平竖井地面→立杆→纵向扫地杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→铺脚手板→扎防护栏杆→扎安全网→监理单位验收。D、脚手架方案选择（1）本工程脚手架主要用于主体施工、安全防护、外墙贴砖等，考虑到施工工期、质量和安全要求，在选择方案时，充分考虑了以下几点：（2）架体的结构设计，做到结构要安全可靠，造价经济合理。（3）选用材料时，做到常见通用、可周转利用，便于保养维修。（4）结构选型时，做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；（5）脚手架的搭设，还必须符合JGJ59-2007建筑施工安全检查标准的相关要求。（6）根据以上脚手架设计原则，结合本工程的实际情况，决定采用以下脚手架方案：脚手架从竖井底板往上3米高度剪力墙浇筑回填完毕开始搭设，钢管脚手架分墙、外墙同步搭设，外墙采用落地式钢管扣件双排搭设,墙采用落地式钢管扣件单排搭设，墙脚手架为了配合竖井部操作平台施工、墙脚手架可随着竖井、部操作平台施工进度分四次搭设完成，外墙脚手架一次搭设完成,脚手架主体四个角每层纵向架（大横杆）必须用直角扣件连接牢固。（7）落地式双排钢管脚手架搭设技术参数如下：立杆纵距：1.5m步距：1.8m立杆横距：1.0m连墙点：无四、脚手架的材料与质量要求（1）本工程竖井钢管脚手架采用Φ48×3.5钢管：钢材强度等级Q235-A，新旧钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管上严禁打孔，新用的钢管要有出厂合格证，应符合GB/T700-2006中Q235-A钢的要求。（2）本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《建筑施工扣件式钢管脚手架安全技术规》JGJ130-2011的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活。钢管螺栓拧紧力矩达65N.m时不得破坏。（3）安...
