地板采暖规范2004VIP免费

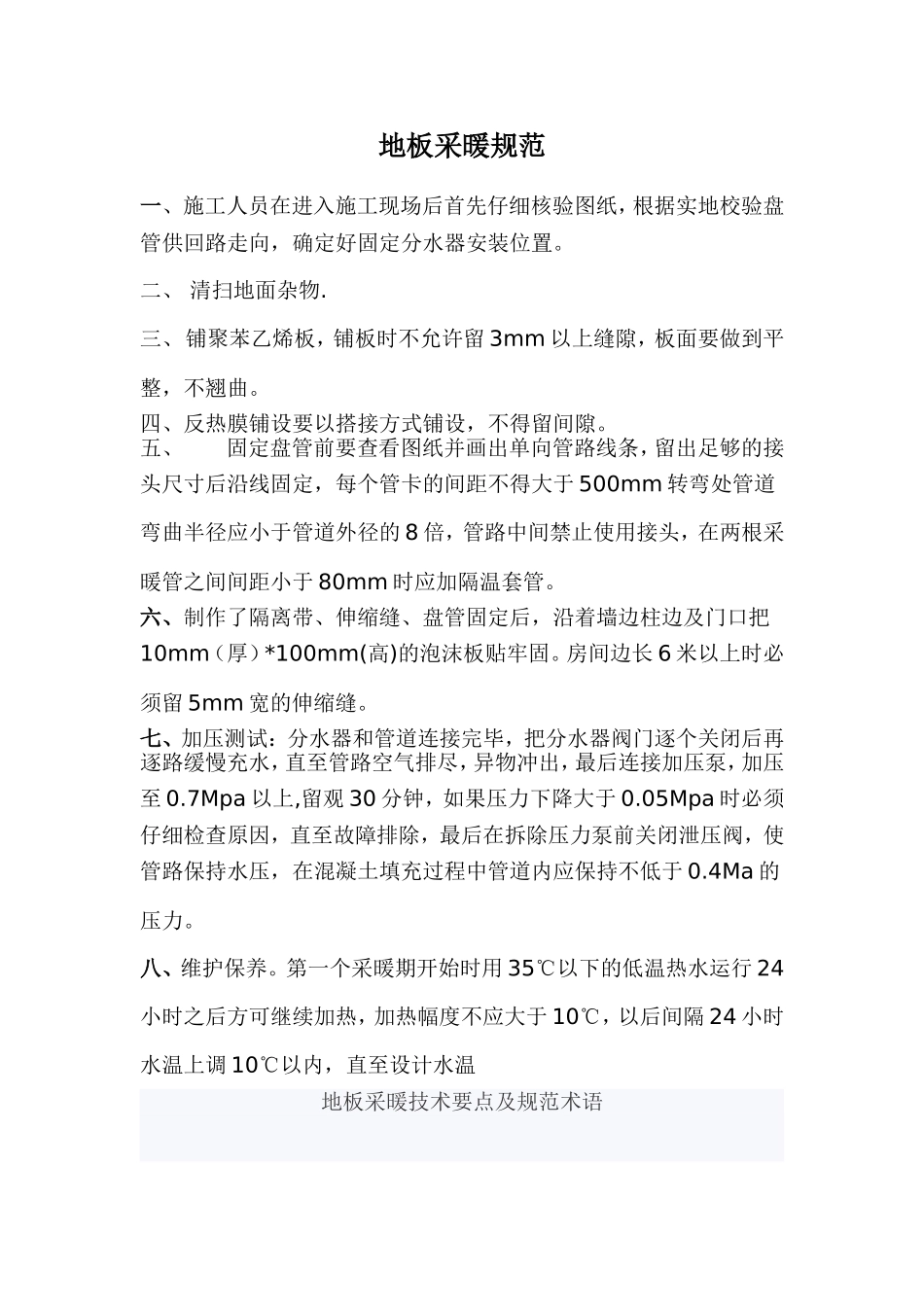

地板采暖规范一、施工人员在进入施工现场后首先仔细核验图纸，根据实地校验盘管供回路走向，确定好固定分水器安装位置。二、清扫地面杂物.三、铺聚苯乙烯板，铺板时不允许留3mm以上缝隙，板面要做到平整，不翘曲。四、反热膜铺设要以搭接方式铺设，不得留间隙。五、固定盘管前要查看图纸并画出单向管路线条，留出足够的接头尺寸后沿线固定，每个管卡的间距不得大于500mm转弯处管道弯曲半径应小于管道外径的8倍，管路中间禁止使用接头，在两根采暖管之间间距小于80mm时应加隔温套管。六、制作了隔离带、伸缩缝、盘管固定后，沿着墙边柱边及门口把10mm（厚）*100mm(高)的泡沫板贴牢固。房间边长6米以上时必须留5mm宽的伸缩缝。七、加压测试：分水器和管道连接完毕，把分水器阀门逐个关闭后再逐路缓慢充水，直至管路空气排尽，异物冲出，最后连接加压泵，加压至0.7Mpa以上,留观30分钟，如果压力下降大于0.05Mpa时必须仔细检查原因，直至故障排除，最后在拆除压力泵前关闭泄压阀，使管路保持水压，在混凝土填充过程中管道内应保持不低于0.4Ma的压力。八、维护保养。第一个采暖期开始时用35℃以下的低温热水运行24小时之后方可继续加热，加热幅度不应大于10℃，以后间隔24小时水温上调10℃以内，直至设计水温地板采暖技术要点及规范术语地暖是与人体取暖生理需求特性最为吻合的供暖方式之一，室内温度均匀、室温由下而上逐渐递减，给人以脚暖头凉的良好感觉，较好地解决了“寒从脚下生”的难题，在此环境下工作，有利于提高工作效率。由于辐射表面温度低，灰尘、细菌不易飘浮运动，或因升华而产生异味，不易造成室内污浊空气对流，室内洁净。在地暖房间居住或办公感到舒适、卫生并具有一定保健作用。总的来说：用之舒适、卫生、不占面积、高效节能、热稳定性能好、使用寿命长、运行费用低等优点已在国内外得到广泛应用，特别是在新疆从2004年开始，也逐渐开始代替热水散热器，地暖的设计说明以及材料的选择涉及多方面的知识，需专业人士方可阐明，所以在此不作细论，仅对施工作细则概论。1.术语1.1填充层（Fileuplayer）敷设于加热管周围和以上的结构，用以保护加热管和使地面温度均匀。1.2绝热层（Heatinsulatinglayer）敷设于填充层之下和沿边外墙周边的构造层，用以减少无效热损失。1.3伸缩缝（Expansionseam）在填充层内适当位置，用以防止因冷热伸缩而使地面龟裂和破损的构造。1.4固定卡子（Tubeclamps）当采用将加热管直接固定在复合绝热层上的方式时，所使用的塑料卡钉。1.5钢丝网（Wiremetting）另一种固定加热管方式所用的低碳钢丝纺织构件，铺设于绝热层表面。1.6扎带（Belting）将加热管固定在钢丝网上的塑料带。2设计说明＜仅作参考＞2.1设计参数简表设计类别民居设计值房间温度℃18—22进、回水温差℃8—11地板表面温度℃23—29热输出（w／m2）47—125流量（升／秒）0.02—0.15压力降（K／Pa）20—40回路长度（m）60—120管子尺寸（外径mm）16、20、25管间距（mm）150—4002.2设计参数实例＜和丰镇政府＞2.2.1建筑面积为：＿＿＿m22.2.2采暖室外设计温度：--22℃2.2.3采暖室内设计温度：18℃2.2.4地板采暖供水温度：55℃2.2.5地板采暖回水温度；45℃2.3地暖的表面温度设计2.3.1敷设加热管道地板的表面平均温度Tep，可按下列近似公式计算：TPE＝tn＋9（q／1000.909）式中：q地板面积有效散热量（W／mm）tn室内温度（℃）2.3.2敷设加热管道地板的表面平均温度Tep，不应超过下列限值：2.3.2.1人员长期停留区域28℃（宜为24--26℃；2.3.2.2人员短期停留区域32℃（宜为28--30℃；2.3.2.3无人员停留区域42℃（宜为35--40℃；注：限值系指仅限于在最冷天短时达到的表面平均温度。3材料的选择＜仅作参考＞3.1加热盘管的选择应根据系统热媒的温度，使用条件等级，设计工作压力，系统的水质要求，以及管材的物理力学性能等因素选择。而在现实施工过程中应用最广泛的是：交联聚乙烯（PE-X）管材，20mm＊2.0mm.3.1.1以下是对地板采暖所用各管材进行的物理力学性能比较。项目单位指标交联聚乙烯管（PEX）交联铝塑复合管（XPAP）聚丁烯（PB）耐热增强聚乙烯（PE-RT）密度g／cm3≥0.93--...
