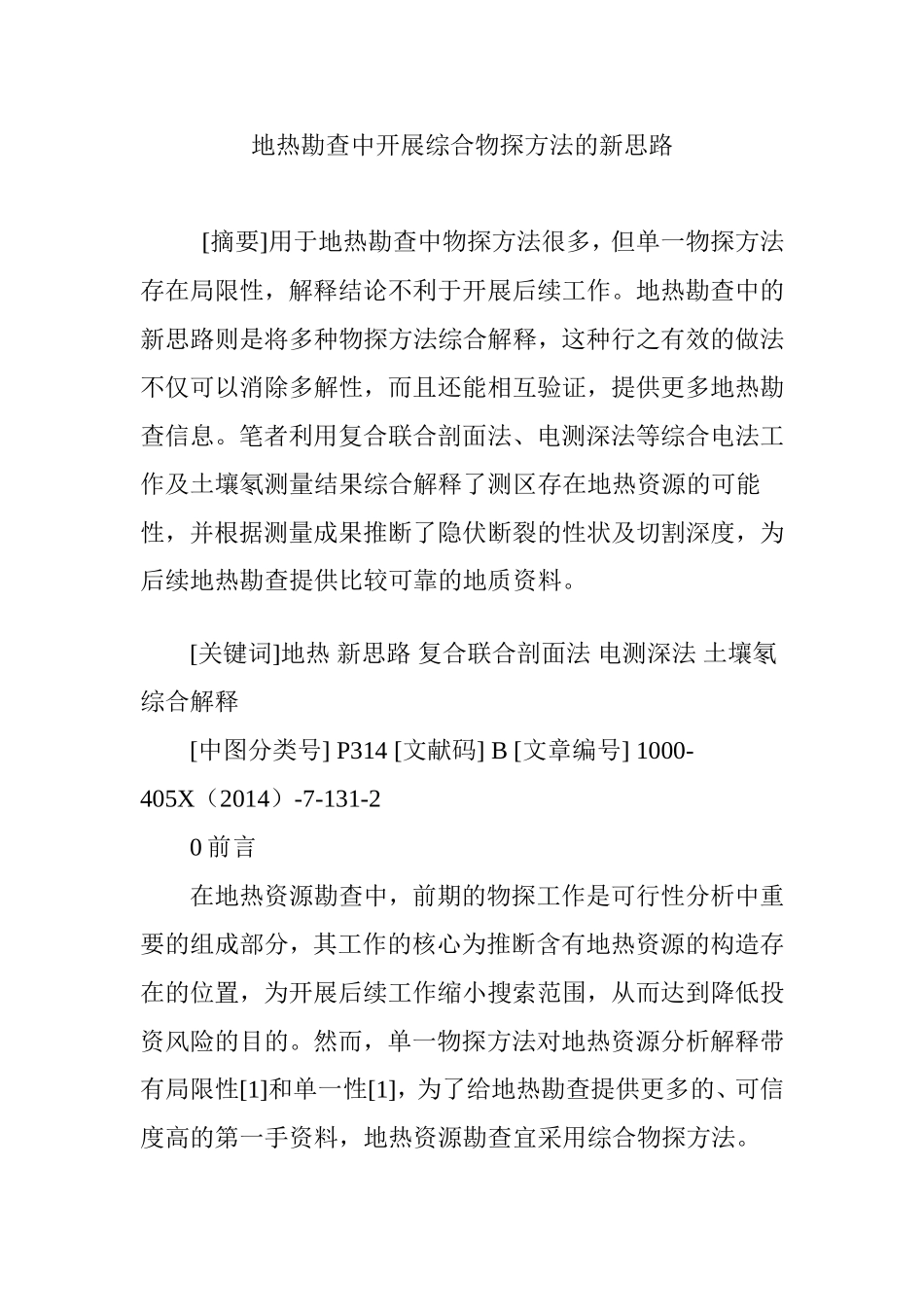

地热勘查中开展综合物探方法的新思路[摘要]用于地热勘查中物探方法很多,但单一物探方法存在局限性,解释结论不利于开展后续工作。地热勘查中的新思路则是将多种物探方法综合解释,这种行之有效的做法不仅可以消除多解性,而且还能相互验证,提供更多地热勘查信息。笔者利用复合联合剖面法、电测深法等综合电法工作及土壤氡测量结果综合解释了测区存在地热资源的可能性,并根据测量成果推断了隐伏断裂的性状及切割深度,为后续地热勘查提供比较可靠的地质资料。[关键词]地热新思路复合联合剖面法电测深法土壤氡综合解释[中图分类号]P314[文献码]B[文章编号]1000-405X(2014)-7-131-20前言在地热资源勘查中,前期的物探工作是可行性分析中重要的组成部分,其工作的核心为推断含有地热资源的构造存在的位置,为开展后续工作缩小搜索范围,从而达到降低投资风险的目的。然而,单一物探方法对地热资源分析解释带有局限性[1]和单一性[1],为了给地热勘查提供更多的、可信度高的第一手资料,地热资源勘查宜采用综合物探方法。1区域及水文地质条件南丹山原生态风景区位于吴川-四会大断裂的北东段南东侧,北江断裂的北西侧,区内有雪峰顶北东向断裂[9],工作区位于雪峰顶断裂的北西侧。受地貌、地层岩性及地质构造等条件所控制,该区地下水类型主要为碳酸盐岩类岩溶水。主要赋存于山间岩溶构造盆(谷)地内,以地下岩溶裂隙、溶洞及岩溶管道为迳流场所,具有运移慢、交替循环弱、水位较稳定等特点。水量丰富区,单孔涌水量1000~5000t/d,泉流量10~100L/s,顶板埋深小于20m。水量中等区,单孔涌水量100~1000t/d,顶板埋深小于30m。清远三坑、芦苞长岐一带均有分布。北西部离工区直线约12km有清新县三坑温泉,南东部直线约15km有三水区芦苞长岐温泉。2物性前提根据本场地试验区所测得的视电阻率值的统计分析,各地层视电阻率如表1。由表1可看出,断裂带、破碎带等地质体的视电阻率比周围岩体的视电阻率要低;与断裂带、破碎带两侧岩体视电阻率存在较大的差异。本区具备开展复合联合剖面法、电测深法等综合电法工作的地球物理前提。氡是放射性气体,在自然界它有三个同位素,即222Rn、210Rn、220Rn,其中222Rn的半衰期最长,为3.825天,在研究地质问题中最有意义。氡一系列衰变子体为218Po、214Pb、214Bi、214Po、210Pb,其中以210Pb的半衰期最长为22.3年,在氡子体核素中相对来说较长。由于扩散和对流作用使氡气在岩石中迁移,当存在断裂构造时,更有利于氡气向上迁移,到达地表,储藏于土壤层中;同时地下水运动也是氡气迁移的一个主要途径,因此,土壤氡测量是推断地热的重要依据。3综合物探的方法技术本次勘查,北东向布置了6条物探测线,编号为L11~L21;北西向布置了10条物探测线,编号为L34~L52。3.1复合联合剖面法野外工作方法测点距:10m;供电极距:AO=OB=300m,AO′=OB′=90m;测量极距:MN=20m。3.2电测深法野外工作方法测点距:10m、20m;供电极距:AB/2=65m,100m,150m,220m,280m,380m,500m,660m,880m,1150m,1500m;测量极距:MN/2=5m、20m、40m。3.3土壤氡测量[8]野外工作方法采用专用钢钎打孔,孔的直径为30mm,孔的深度为500~600mm;点距10m。4综合物探解释物探解释遵循的原则是从点至线到面的解释推断原则[3],定性解释与定量解释相结合[4],从简单到复杂,由已知到未知。具体工作步骤为:首先,根据复合联合剖面视电阻率推断结论,找到对应电测深曲线异常位置;然后,在电测深等ρs图上,辨别异常真伪,并进一步推断异常深度;最后,结合土壤氡测量结果,综合分析上述电法推断异常是否为地热异常。4.1复合联合剖面视电阻率解释推断从“视电阻率(ρs)曲线剖面图”上看,本区典型异常主要有二类:(1)低阻正交点异常[5]图1中,L15线1740号测点附近出现低阻正交点,ρs值为850~1250Ω?m,交点两侧分离性较好,右侧分离面积明显大于左侧。在1760号测点,ρs曲线为明显单点低阻同步下降异常,AO=OB=300m极距的ρs值为558~1068Ω?m,AO=OB=90m极距的ρs值为491~771Ω?m,其两侧视电阻率相对较高,为相对低阻带,推断为断裂破碎带的反映。(2)低阻同步下降...
