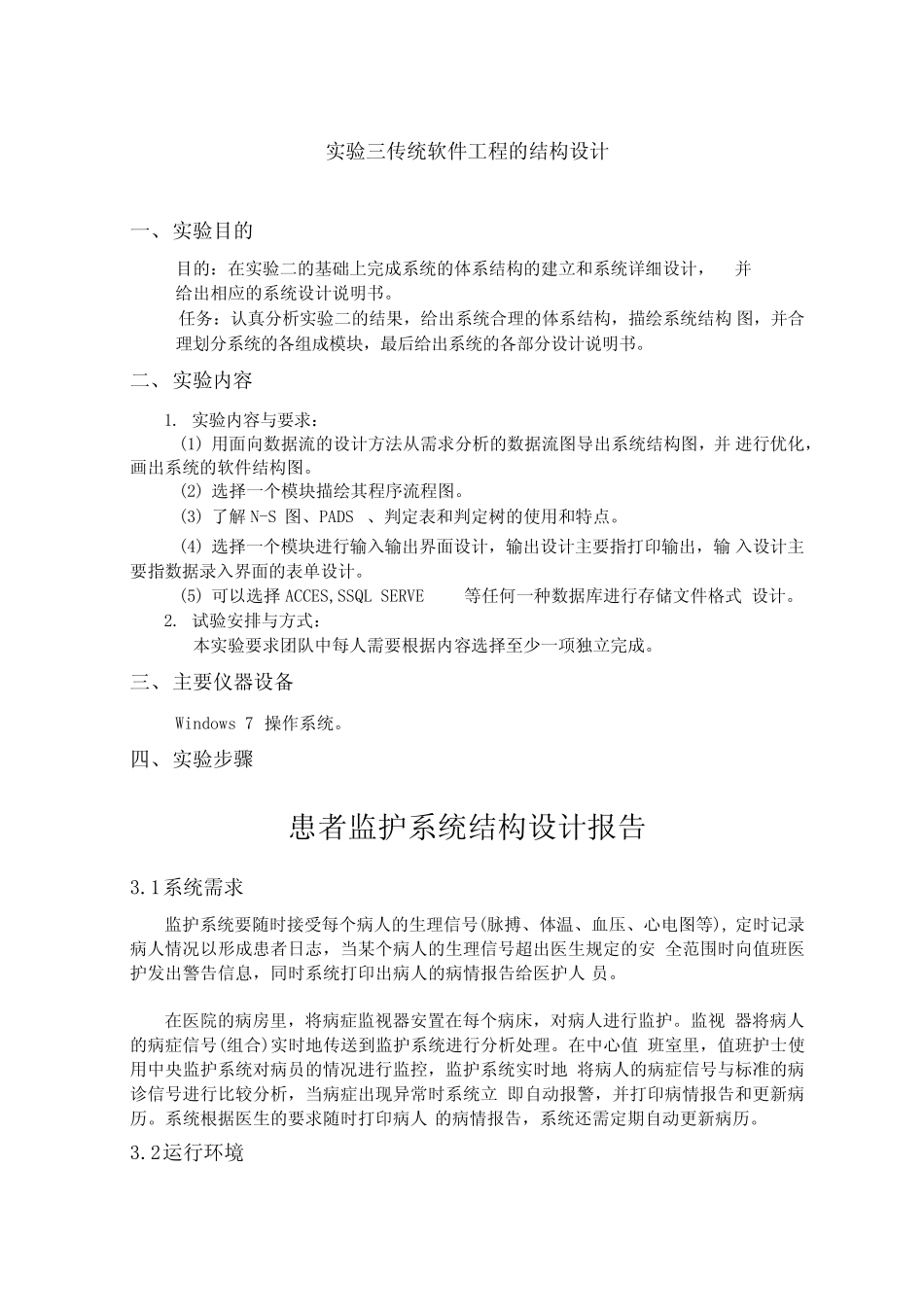

实验三传统软件工程的结构设计一、实验目的目的：在实验二的基础上完成系统的体系结构的建立和系统详细设计，并给出相应的系统设计说明书。任务：认真分析实验二的结果，给出系统合理的体系结构，描绘系统结构图，并合理划分系统的各组成模块，最后给出系统的各部分设计说明书。二、实验内容1.实验内容与要求：(1)用面向数据流的设计方法从需求分析的数据流图导出系统结构图，并进行优化，画出系统的软件结构图。(2)选择一个模块描绘其程序流程图。(3)了解N-S图、PADS、判定表和判定树的使用和特点。(4)选择一个模块进行输入输出界面设计，输出设计主要指打印输出，输入设计主要指数据录入界面的表单设计。(5)可以选择ACCES,SSQLSERVE等任何一种数据库进行存储文件格式设计。2.试验安排与方式：本实验要求团队中每人需要根据内容选择至少一项独立完成。三、主要仪器设备Windows7操作系统。四、实验步骤患者监护系统结构设计报告3.1系统需求监护系统要随时接受每个病人的生理信号(脉搏、体温、血压、心电图等),定时记录病人情况以形成患者日志，当某个病人的生理信号超出医生规定的安全范围时向值班医护发出警告信息，同时系统打印出病人的病情报告给医护人员。在医院的病房里，将病症监视器安置在每个病床，对病人进行监护。监视器将病人的病症信号(组合)实时地传送到监护系统进行分析处理。在中心值班室里，值班护士使用中央监护系统对病员的情况进行监控，监护系统实时地将病人的病症信号与标准的病诊信号进行比较分析，当病症出现异常时系统立即自动报警，并打印病情报告和更新病历。系统根据医生的要求随时打印病人的病情报告，系统还需定期自动更新病历。3.2运行环境患者监护系统基丁C/S结构模式，采用VisualStdio2010实现的信息管理系统。数据库服务器由Oracle9实现，数据传输由ZigBee网络端口负责。为使该系统能够正常运行，软硬件环境需求如下：软件需求：操作系统Windows2000以上；数据库服务器端软件ORACLEI,VisualStdio2010。硬件需求：10M以上的LAN接入网络带宽，P43.0GXeonCPU/1G内存/360G（10K）SCSI硬盘的服务器，P3以上微机（带网卡）的客户机，P43.0GXeonCPL/1G内存/36G（10K）RAID硬盘的数据库服务器，ZigBee无线网络芯片模块。3.3总体结构设计根据从医院方面取得的图表资料、文字资料以及其他细节方面的信息，乂从日常生活中的经验，和所做的其他询问和调查，得出实验一、二的可行性分析和需求分析。建立如下总体结构：3.3.1模块说明该软件有4个子系统，下设共9个功能模块，各子系统及模块功能如下：1.病人基本信息管理子系统：医护人员将病人的初始的基本信息（患者姓名、患者性别、住址、联系电话、患病名称、入院日期、状态（已出院、住院）、备注）输入系统。（1）信息输入模块；对病人的基本信息（患者姓名、患者性别、住址、联系电话、患病名称、入院日期、状态（已出院、住院）、备注、病情状态、病情变化趋势）进行输入操作。（2）信息修改模块；对病人的基本信息（患者姓名、患者性别、住址、联系电话、患病名称、入院日期、状态（已出院、住院）、备注、病情状态、病情变化趋势）进行修改。(3)信息查询模块；对病人的基本信息(患者姓名、患者性别、住址、联系电话、患病名称、入院日期、状态(已出院、住院)、备注、病情状态、病情变化趋势)进行查询。2.病人病情管理子系统：对病人每一段时间的病情进行编辑存储，这一子系统包含有生病信号管理模块和定时采样模块。(1)病情查询模块：家届及医护人员对一段时间之类的病人病情或生理状况进行查询，主要是对病人的基本信息(患者姓名、患者性别、住址、联系电话、患病名称、入院日期、状态(已出院、住院)、备注、病情状态、病情变化趋势)进行查询。(2)病情报告打印模块：可以对查询的病人病情打印出病情报告以便医护人员及家届查阅，主要是对病人的基本信息(患者姓名、患者性别、住址、联系电话、患病名称、入院日期、状态(已出院、住院)、备注、病情状态、病情变化趋势)进行查询。3.生理信号输入控制子系统：根据各个病人不同的病情及自身的生理情况对各个病人的生理信号进行输入、修改、查询。(1)生理信...
