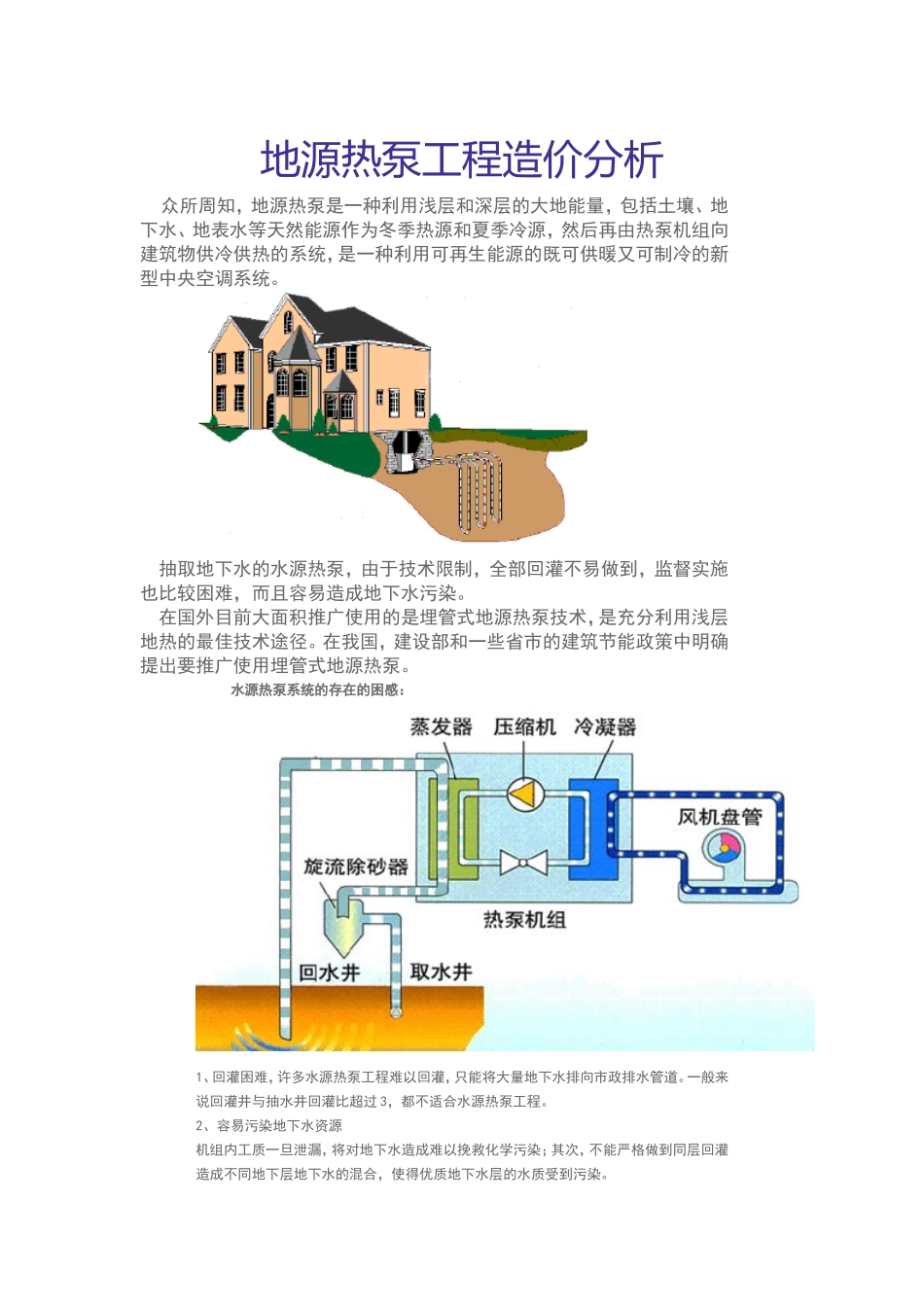

地源热泵工程造价分析众所周知，地源热泵是一种利用浅层和深层的大地能量，包括土壤、地下水、地表水等天然能源作为冬季热源和夏季冷源，然后再由热泵机组向建筑物供冷供热的系统，是一种利用可再生能源的既可供暖又可制冷的新型中央空调系统。抽取地下水的水源热泵，由于技术限制，全部回灌不易做到，监督实施也比较困难，而且容易造成地下水污染。在国外目前大面积推广使用的是埋管式地源热泵技术，是充分利用浅层地热的最佳技术途径。在我国，建设部和一些省市的建筑节能政策中明确提出要推广使用埋管式地源热泵。水源热泵系统的存在的困感：1、回灌困难，许多水源热泵工程难以回灌，只能将大量地下水排向市政排水管道。一般来说回灌井与抽水井回灌比超过3，都不适合水源热泵工程。2、容易污染地下水资源机组内工质一旦泄漏，将对地下水造成难以挽救化学污染；其次，不能严格做到同层回灌造成不同地下层地下水的混合，使得优质地下水层的水质受到污染。3、取水井长时间取水后，易出现水量不足。主要原因是取水井被细沙堵塞，运行期间每隔一段时间就需要洗井，而且洗井费用较高，长期来看，系统运行费用较高。另外一个原因就是地下水位的下降，很多地区的地下水位每年都在下降。4、抽水井、回水井之间互相影响。很多项目根本不具备采用水源热泵，项目硬上，水井之间距离过近，造成抽水温度接近于回水温度，热源温度越来越差，机组能效比降低。5、水源热泵工程中，潜水泵扬程都较大，一般都在80米以上，甚至更高，系统耗电量大。而且潜水泵一旦损坏，维修困难。地源热泵系统一般情况下的造价不同土质地源井造价对比表（成井深度80m）土质钻井单价钻井De32双U型管双U型头单井造价单位井深换热量换热量成本单位元/m元元元/个元W/m元/W沙土30240014081303938351.41黄土45360014081305138351.84风化岩100800014081309538402.98说明：一般，沙土地质地源井造价在20～30元/m之间，黄土地质造价在30～45元/m之间，风化岩地质造价在80～100元/m之间，混合地质类型约为85元/m。（各地地质情况、环境不同，仅供参考）。以10000m2办公楼为例估算地埋管系统造价（仅供参考）土质类型单井造价所需地下提热量所需井数地埋管井总价水平管及附件安装合价平米造价单位元个个元元元元元/平米沙土39385251877364062350351055601077001108黄土51385251879608062350351055601301401130风化岩1153852518721576062350351055602498201250说明：热负荷指标按70W/m2，冷负荷指标按100W/m2；地源井冬季单位井深提热量按35W/m，夏季地源井单位井深散热量按70W/m计算。土壤源热泵系统与基础设计土壤源系统是一种利用地下浅层土壤资源的热能，既可供热又可制冷的高效节能系统。土壤源热泵通过输入少量的高品位能源（如电能），实现低温位热能向高温位转移。地能分别在冬季作为热泵供暖的热源和夏季空调的冷源，即在冬季，把地能中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量排出来，释放到地下去。土壤源热泵系统设计系统冬季从地下提热量=末端空调热负荷－冬季机组输入功率系统夏季向地下排热量=末端空调冷负荷＋夏季机组输入功率按冬季从地下提热量计算地源井米数为：地源井米数=系统冬季从地下提热量/单位井深提热量按夏季向地下排热量计算地源井米数为：地源井米数=系统夏季向地下排热量/单位井深排热量打井数目=地源井米数/地源孔深某项目不同管材单位井深换热量比较运行工况单位井深换热量W/m25单U25双U32单U32双U制热工况246524958343484553439444149536403844632353440制冷工况2848544960295158536430556357693158676173总结影响单位井深换热量的首要因素是土壤温度，其次为土壤导热系数等，东北地区土壤温度约为12℃，夏季制冷时地埋管散热量大，比其他地区有优势，制热时地埋管提热量相对华北及南方地区略小些。通过分析对比以上几个热物性测试，初步估算东北地区采用双U型管埋管形式时，冬季提热量按35W/m，夏季散热量可取70W/m。具体准确数值需通过项目所在地的土壤热物性测试得到。地埋管公称压力的确定1、垂直埋管承受的最大压力=地埋管系统定压+水泵扬程的一半+地源井深度选...
