地源热泵工程施工组织设计VIP免费

地源热泵工程施工组织设计_第1页
1/18
地源热泵工程施工组织设计_第2页
2/18

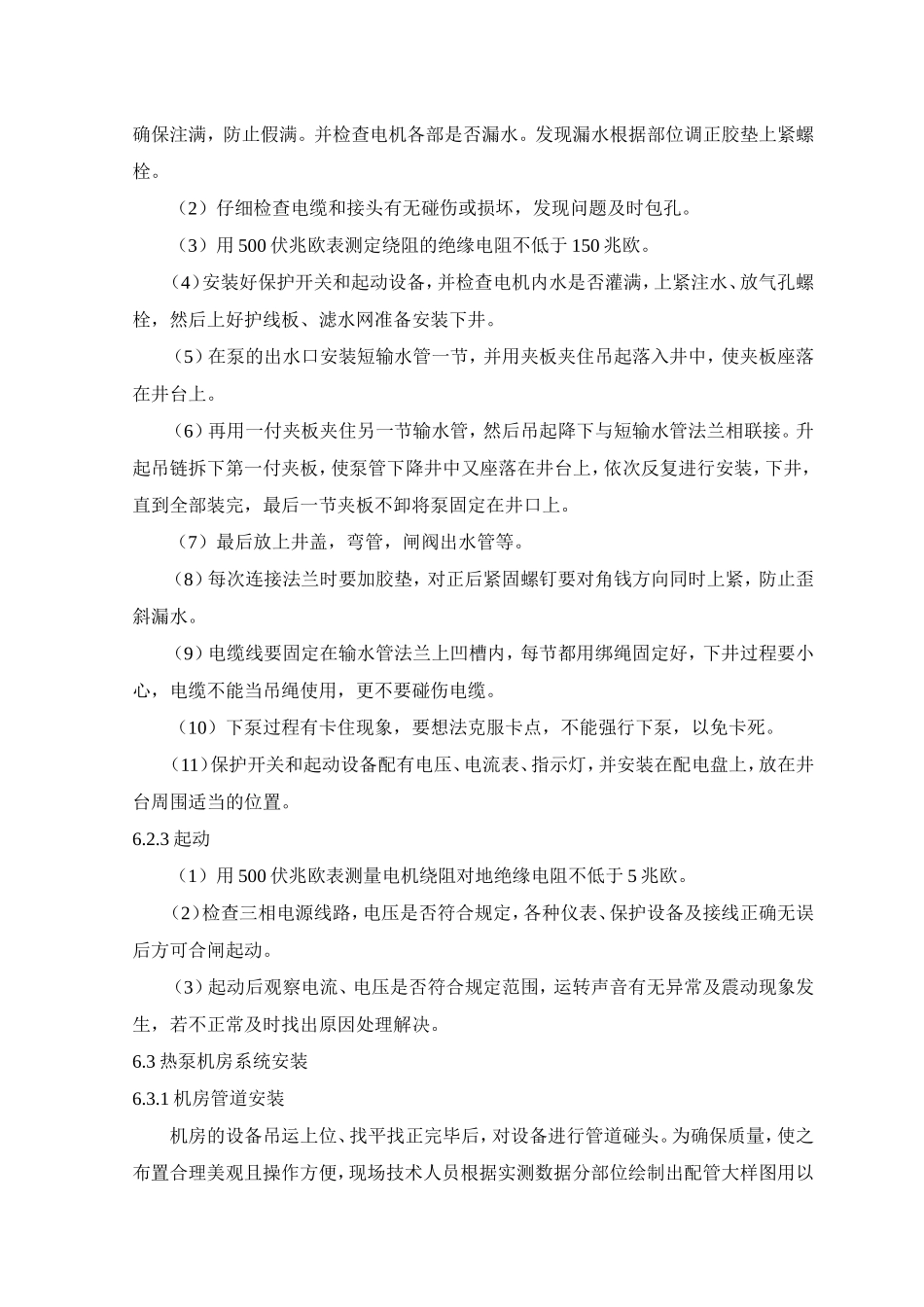

地源热泵工程施工组织设计_第3页
3/18
地源热泵工程施工组织设计6.1凿井埋管工程根据招标图纸,采用深水井作为水源热泵系统的热源。本工程深水井布置在综合楼北侧,共开凿4眼,两采两灌,每眼井深420米。6.1.1凿井施工(1)钻机定位:钻机定位后必须平整稳固,确保在施工中不发生倾斜、移动、同时调整钻机垂直度,垂直度允许偏差≤0.5%,钻尖对准井位中心,其水平位置允许偏差20m,将高程移到可靠便于施工和检查的位置处,并经监理人复核后方可开钻。(2)泥浆配制:泥浆密度≤1.2,粘度18-22S。含砂率≤4%,并根据地层情况控制掌握,必要时适当掺和膨润土,以保护孔壁。(3)成孔:整修成孔过程采用反循环工艺,控制塔架垂直度,第一钻杆钻进时一定要注意,因此使钻具重心高,送浆管偏心受力,钻具易晃动;根据井位、孔深、钻头种类、钻速、泵的扬程和土质情况,掌握钻进尺度,做好钻孔记录,选择合适的重型钻头或安装稳定器及导向装置,以减少钻头、钻杆摆动问题和因土质不均引起偏水现象;检查钻杆的垂直度,允许偏差一般≤0.5%,经常检查,超过此值时进行纠偏。(4)孔内测井:用测井仪测定含水层位,估算出水量、矿化度。(5)清孔:用优质泥浆清孔,待吸出泥浆比重小于1.08g/cm³,砂率小于4%时即可的终孔深度,终孔垂直度允许偏差≤0.5%,用经纬仪从两个方向检查钻杆垂直度。(6)井管安装:采用钢丝绳托盘下管法。下管时,采用四根兜底绳,分别缠绕于绞车上,在其另一端编好钢丝绳套,分别从托盘的四个穿绳孔插入,使四个绳套同重心重叠对准托盘的钻钉孔。销钉要伸到穿绳孔以下15cm左右,把销好兜底绳的托盘放在预先安置在孔口上的垫板上,即可开始安装井管。安装井管时,先将托盘上沿涂上灰砂沥青,而后使井管垂直插入托盘的插口,在接口处缠3-4圈塑料薄膜,用6-8根竹篾均匀地围在接头处,使井管与托盘牢固,将中心绳放松8-10m,盘旋塞进井管内,以防意外抽动中心绳拔出销钉,起吊托盘和沉淀管,待兜底绳吃力后,将垫板抽样徐徐下降,把托盘和第一根井管送入钻孔至井管上口超出台1m左右,停止下降,即开始安装第二根井管,如此往复,直至井管下完,托盘下到孔底,井管安装完毕,校核无误后,将管身固定,不得摇摆,然后将兜底绳放松,即可起拔中心绳,销钉拔出后,再用绞车拔兜底绳,兜底绳拔出后即可回填砾料。(7)回填砾料:填砾是管井建造的一个重要环节,中粗砂含水层、填砾厚度不小于100mm,细砂以下含水层,厚度不小于150mm,滤料选用磨圆度好的硅质砾石,以圆形卵石或砂料为宜,地质坚硬,不含化学成分,经过严格筛分,合格率大于90%不得含土过多,或含有其它杂质。砾石徐徐填入,不可一次填入过多,要随填随测,防止超过设计高程。(8)井管外封闭:进行井管外封闭前按照井的柱状图将所需的粘土球及粘土数量、计划填入深度计算妥当,并准备一定余量。填入方法与填入砾石相同,注意防止粘土因粘土球填入井孔受压缩致使填入的砾石错位,一般填入粘土球的数量比封闭层实际需要的多填25%左右,粘土球直径为25mm,呈圆形,用优质粘土制成,对粘土球在泥浆中心,溶化时间进行试验,根据试验结果,确定粘土湿度。按照井柱状图,将最下含水层砾石填入,再用25mm左右半干状态的粘土球徐徐填入,填至计划位置,依此类推,进行井管外封闭。(9)洗井:井管安装完毕后,采用机动固定式1.2m³,10压力空气压缩机对管井中的泥土、细砂、泥浆等全部清洗,也可直接下入潜水泵进行抽水洗井,保证管井达到正常出水量。6.2水泵安装6.2.1安装前的检查与准备:(1)检查水井是否符合本泵使用条件,即井径、垂直和井壁质量以及静水位、动水位、涌水量和水质条件等,若不符合使用条件必须采取相应措施,否则不能将泵下井。(2)检查供电设备及供电线路能否保证电泵正常运行。(3)电源电压和频率是否符合使用条件。(4)熟悉安装使用说明书,对新钻的水井必须进行洗井,清除水中泥砂后,方能安装QJ型潜水电泵。(5)检查电气线路,控制和保护装置是否合理安全可靠。(6)准备好各种安装使用工具,竖立三角架和吊链(或其它吊装工具)要安全、可靠使用方便。6.2.2安装(1)卸下滤水网,然后打开注水和放气孔螺栓往电机内腔注满洁...
