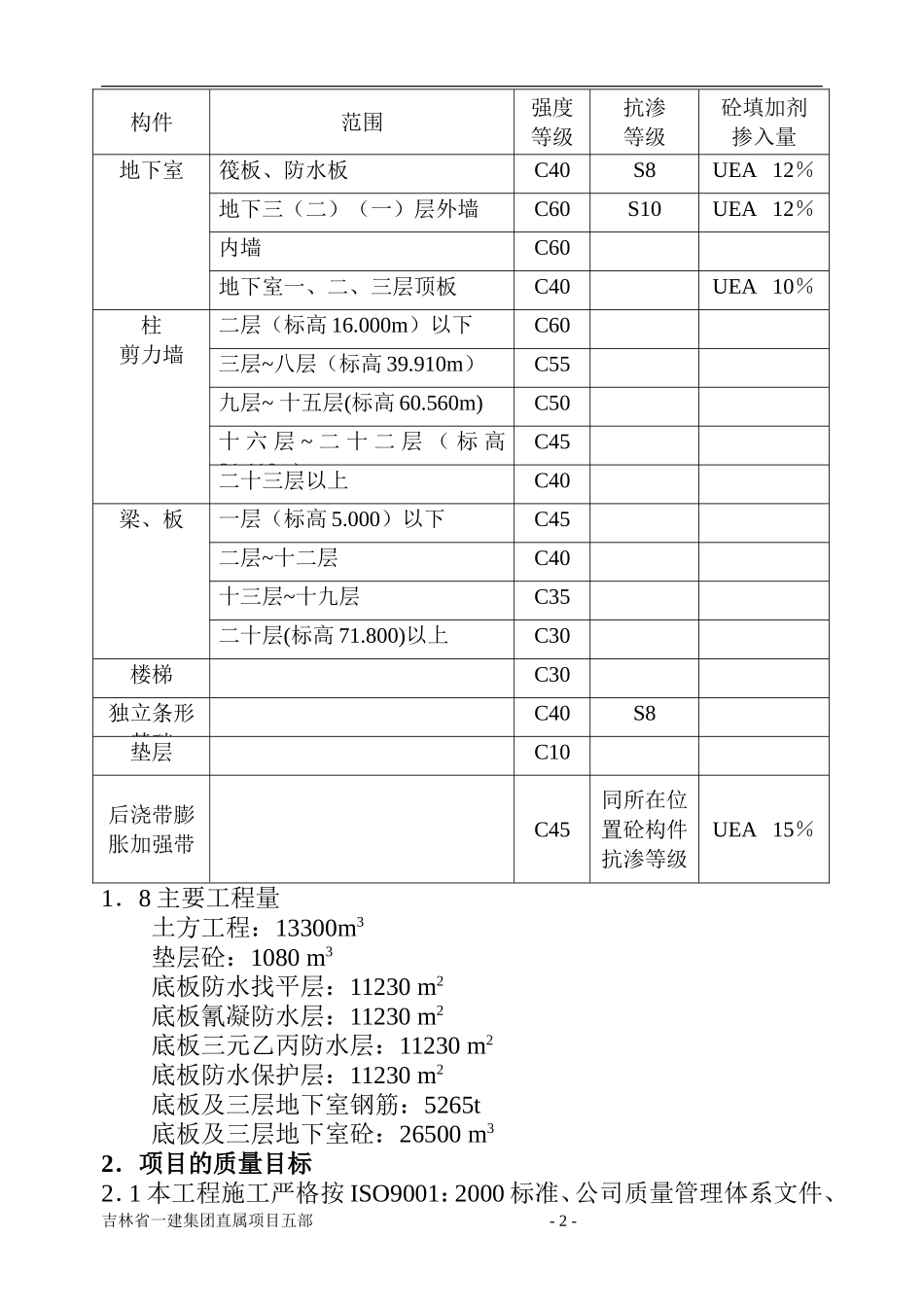

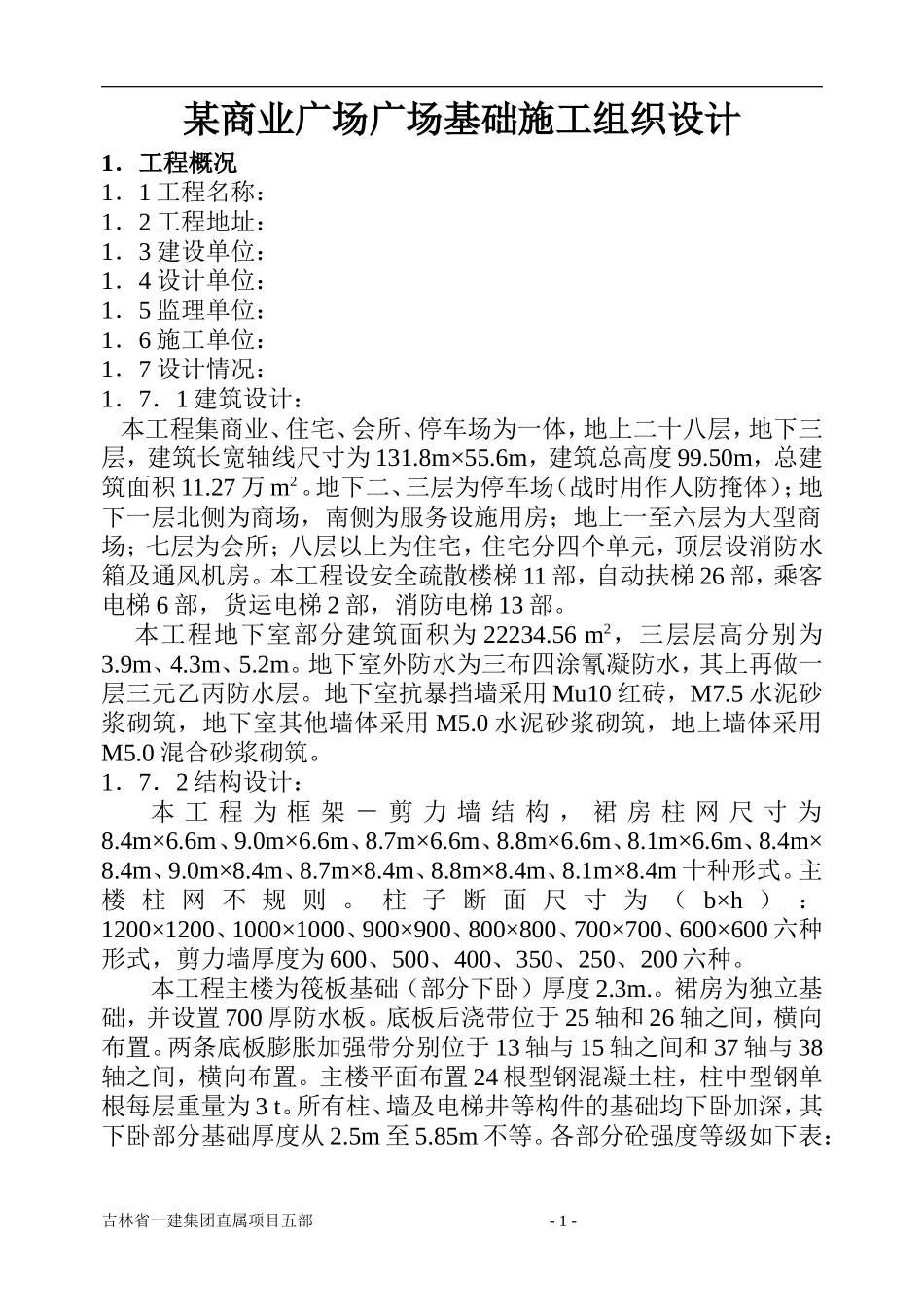

某商业广场广场基础施工组织设计1．工程概况1．1工程名称：1．2工程地址：1．3建设单位：1．4设计单位：1．5监理单位：1．6施工单位：1．7设计情况：1．7．1建筑设计：本工程集商业、住宅、会所、停车场为一体，地上二十八层，地下三层，建筑长宽轴线尺寸为131.8m×55.6m，建筑总高度99.50m，总建筑面积11.27万m2。地下二、三层为停车场（战时用作人防掩体）；地下一层北侧为商场，南侧为服务设施用房；地上一至六层为大型商场；七层为会所；八层以上为住宅，住宅分四个单元，顶层设消防水箱及通风机房。本工程设安全疏散楼梯11部，自动扶梯26部，乘客电梯6部，货运电梯2部，消防电梯13部。本工程地下室部分建筑面积为22234.56m2，三层层高分别为3.9m、4.3m、5.2m。地下室外防水为三布四涂氰凝防水，其上再做一层三元乙丙防水层。地下室抗暴挡墙采用Mu10红砖，M7.5水泥砂浆砌筑，地下室其他墙体采用M5.0水泥砂浆砌筑，地上墙体采用M5.0混合砂浆砌筑。1．7．2结构设计：本工程为框架－剪力墙结构，裙房柱网尺寸为8.4m×6.6m、9.0m×6.6m、8.7m×6.6m、8.8m×6.6m、8.1m×6.6m、8.4m×8.4m、9.0m×8.4m、8.7m×8.4m、8.8m×8.4m、8.1m×8.4m十种形式。主楼柱网不规则。柱子断面尺寸为（b×h）：1200×1200、1000×1000、900×900、800×800、700×700、600×600六种形式，剪力墙厚度为600、500、400、350、250、200六种。本工程主楼为筏板基础（部分下卧）厚度2.3m.。裙房为独立基础，并设置700厚防水板。底板后浇带位于25轴和26轴之间，横向布置。两条底板膨胀加强带分别位于13轴与15轴之间和37轴与38轴之间，横向布置。主楼平面布置24根型钢混凝土柱，柱中型钢单根每层重量为3t。所有柱、墙及电梯井等构件的基础均下卧加深，其下卧部分基础厚度从2.5m至5.85m不等。各部分砼强度等级如下表：吉林省一建集团直属项目五部-1-构件范围强度等级抗渗等级砼填加剂掺入量地下室筏板、防水板C40S8UEA12％地下三（二）（一）层外墙C60S10UEA12％内墙C60地下室一、二、三层顶板C40UEA10％柱剪力墙二层（标高16.000m）以下C60三层~八层（标高39.910m）C55九层~十五层(标高60.560m)C50十六层~二十二层（标高81.110m)C45二十三层以上C40梁、板一层（标高5.000）以下C45二层~十二层C40十三层~十九层C35二十层(标高71.800)以上C30楼梯C30独立条形基础C40S8垫层C10后浇带膨胀加强带C45同所在位置砼构件抗渗等级UEA15％1．8主要工程量土方工程：13300m3垫层砼：1080m3底板防水找平层：11230m2底板氰凝防水层：11230m2底板三元乙丙防水层：11230m2底板防水保护层：11230m2底板及三层地下室钢筋：5265t底板及三层地下室砼：26500m32．项目的质量目标2．1本工程施工严格按ISO9001：2000标准、公司质量管理体系文件、吉林省一建集团直属项目五部-2-环境和职业健康安全管理体系文件、项目质量计划运作。2．2项目的质量目标是工程质量达到省优。3．施工准备和总体施工方法3．1施工准备及条件3．1．1现场四通一平已完成，基础土方工程由建设单位外委长春市货运服务中心运输处施工，现已基本施工完毕。3．1．2基坑降水采用20m与35m深降水井共同作用，环状封闭井点降水的方法，由建设单位外委东北电力勘测设计院施工，现正在降水。3．1．3基坑围护由吉林省一建集团有限公司基础公司施工，现已施工完毕。3．1．4施工用电容量经计算确定为527KVA，由现场东侧两台变压器引入现场。3．1．5施工用水通过计算确定管径为DN40，水源在原人民大街东胡同上水管线引出。混凝土养护及其他施工用水设专用二次加压设备，泵送至使用部位。3．1．6施工道路：以原人民大街东胡同、重庆胡同和重庆路北侧人行道作为场内施工道路。3．1．7垂直运输设备：根据本工程的建设规模和结构特点采用四台自升式爬塔作为垂直运输工具，现已安装完毕。3．1．8材料供应：施工用全部钢筋、水泥、商品混凝土均由建设单位负责供应，并运送至施工现场。3．1．9半成品加工场和材料堆场：由于施工现场场地十分狭小，所以大宗材料均在第二施工现场堆放和加工成型，现场只作小批量的材料堆场和加工场。原材料及半成品运至施工现场后按施工平面图的规划进...
