地下室sbs改性沥青防水卷材施工方案(附节点详图)-secretVIP专享VIP免费

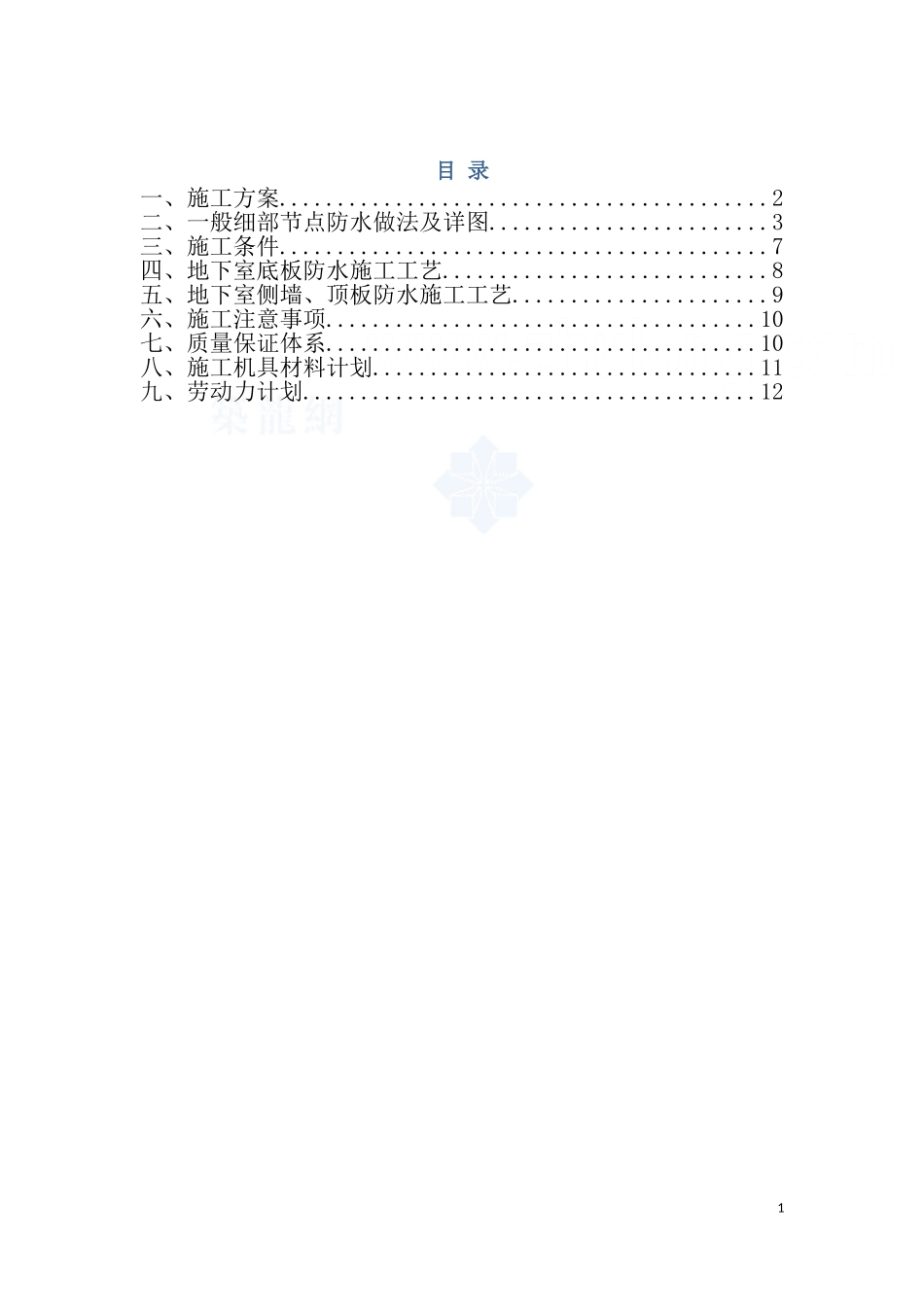

目录一、施工方案..........................................2二、一般细部节点防水做法及详图........................3三、施工条件..........................................7四、地下室底板防水施工工艺............................8五、地下室侧墙、顶板防水施工工艺......................9六、施工注意事项.....................................10七、质量保证体系.....................................10八、施工机具材料计划.................................11九、劳动力计划.......................................121地下室防水施工方案编制依据：地下工程防水技术规范GB50108-2008地下防水工程质量验收规范GB50208-2002一、施工方案本项目主楼地下二层，车库部分地下一层。地下室底板及侧墙防水设防采用4mm+3mm厚聚酯胎体高聚物改性沥青防水卷材(Ⅱ型)。地下室卷材外防外贴法施工（即防水层设置在建筑结构外侧）。底板部位SBS卷材满铺法施工，在需要固定定位的周边、几何形状在三维空间变化部位、附加层以及变形缝、后浇带、电梯井、集水坑等部位热熔满粘；侧墙部位SBS卷材与基层之间热熔法满粘施工。同层卷材之间的长、短边搭接宽度应为100mm、150mm，搭接缝采用热熔法焊合。SBS改性沥青防水卷材的搭接边处理在工程中是极为重要的一环，在施工中应严格按照国标要求“接缝部位必须溢出沥青热熔胶，并形成匀质的沥青条”为控制关键，溢出沥青条约2mm均匀沥青条，如下示意图所示：施工时，相邻两幅卷材的搭接要错开，错开长度不小于1500mm,如下示意图所示：二、一般细部节点防水做法及详图1）、底板与侧墙交接处防水做法2根据国内工程施工通常做法，采用砖砌模板保护墙的传统，我们在此也沿用这种做法。平立面交接处附加专用附加层卷材，卷材与砖砌永久保护墙之间空铺施工，卷材与砖砌临时保护墙之间只热熔点粘临时固定，卷材收口部位采用固定件临时固定，待二期施工时拆除临时保护墙及折掉临时固定件（也可以不设临时保护墙将卷材直接翻到临时保护墙顶部，采用软保护和射钉固定既可），与二期卷材接茬宽度不小于150mm，施工缝部位建议设置250宽卷材作为附加增强层。详见如下示意图：3图1地下室底板与外墙防水做法示意图由于100㎜厚的C15混凝土垫层为非结构体系，而防水层为柔性材料在钢筋混凝土结构底板之间为软弱的夹层，因此100㎜厚的混凝土垫层在整体结构荷载作用下必然发生裂缝，防水层如果紧密粘结在垫层上容易遭受“裂缝反射”破坏故2001版《地下工程防水技术规范》（GB50108—2001，4.3.12条）明确规定柔性防水卷材在底板部分宜采用“点粘法”。2）、地下室侧墙部分在地下室侧墙部分涂刷BPS-201基层处理剂后，将SBS改性沥青卷材直接热熔粘合在混凝土结构上。与底板防水卷材接头及收口做法如下图2、3。4图2侧墙防水层收口做法3）、地下室侧墙与顶板交接处防水做法将侧墙上SBS卷材防水层上翻250mm粘牢，用顶板SBS卷材防水层覆盖并下翻250mm。示意图如下：图3顶板立墙转角处防水做法示意图4）、后浇带防水做法在后浇带位置增铺与大面同材质的SBS卷材作附加增强层，附加层宽度如下5图所示：图4后浇带防水做法示意图5)电梯井/集水坑防水做法：在电梯井及集水坑的阴阳角转折处设置与大面同材质的SBS卷材作附加增强层，附加层宽度500mm。6）、穿墙管洞防水做法在洞口边缘粘贴SBS附加层，并用金属压条固定后粘贴SBS卷材防水层覆盖管道口周围安装前与安装后用SBS改性沥青涂料涂抹。6三、施工条件1）基层准备：①基层坚实、平整、干燥、干净，并会同监理工程师严格执行交接检查；②平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm；③出基层的构件安装完毕后方可进行防水施工；④底板砼垫层应无明水，但需热熔满粘附加层的基层应干燥、干净；侧墙/顶板基层应干燥。2）消防安全准备：做好安全、消防准备工作，现场配备足够的消防器材，确保消防道路的畅通。防水卷材和配套材料均为易燃材料，集中存放，有专人管理，并准备好6个干粉灭火器，严防火灾发生。做好安全防护：基坑边已用钢管做好围护，并通过验收。做好照明...
