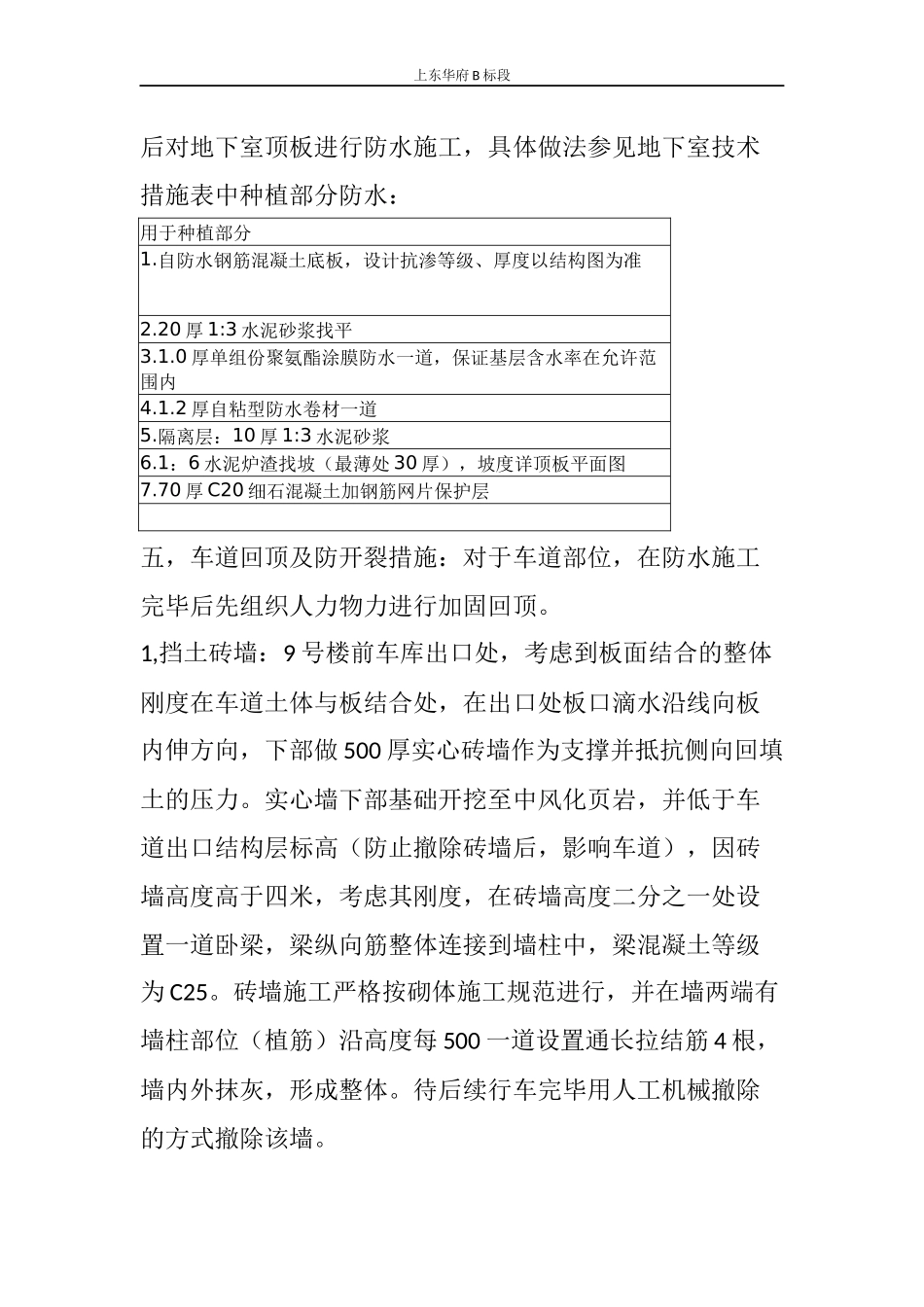

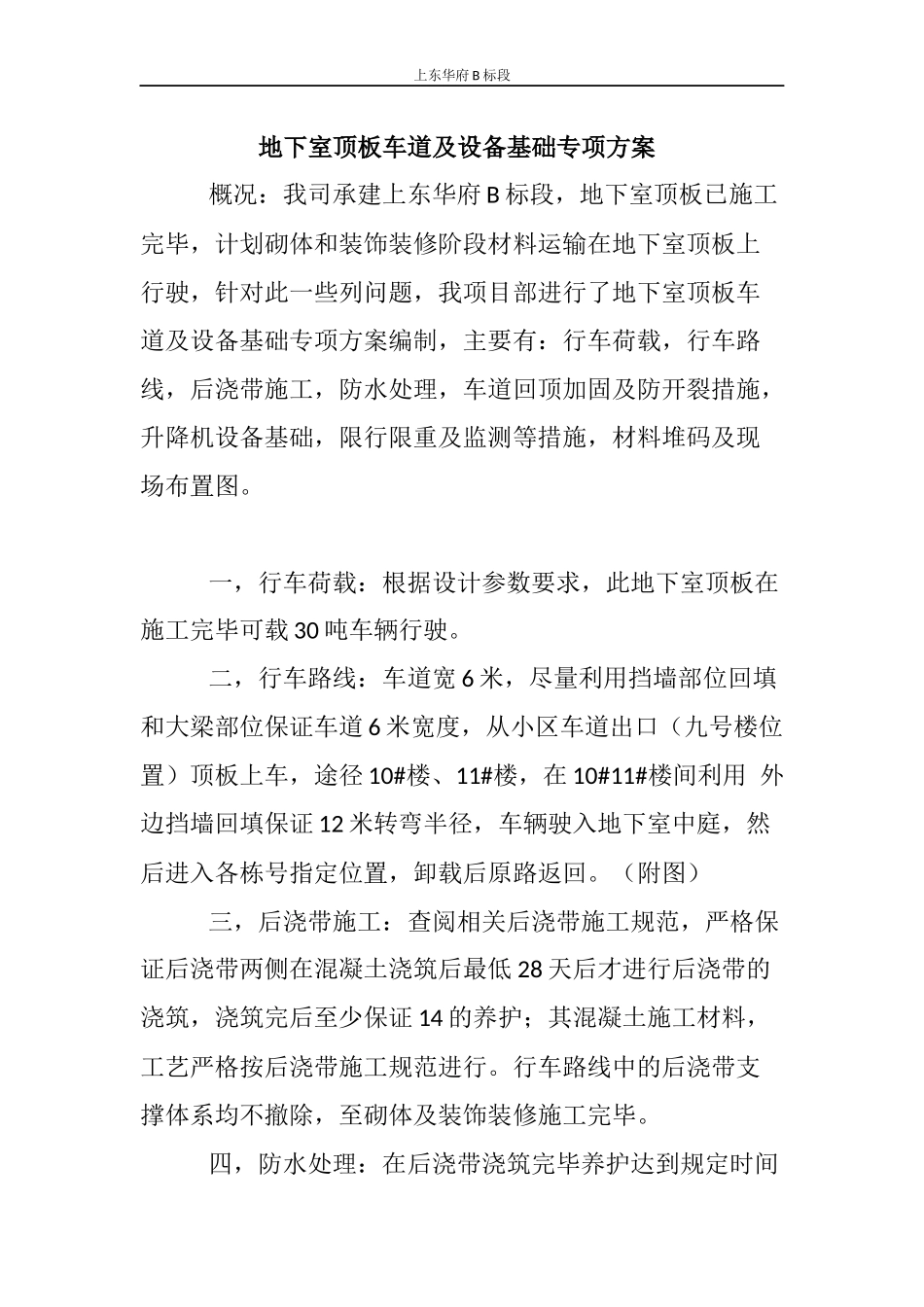

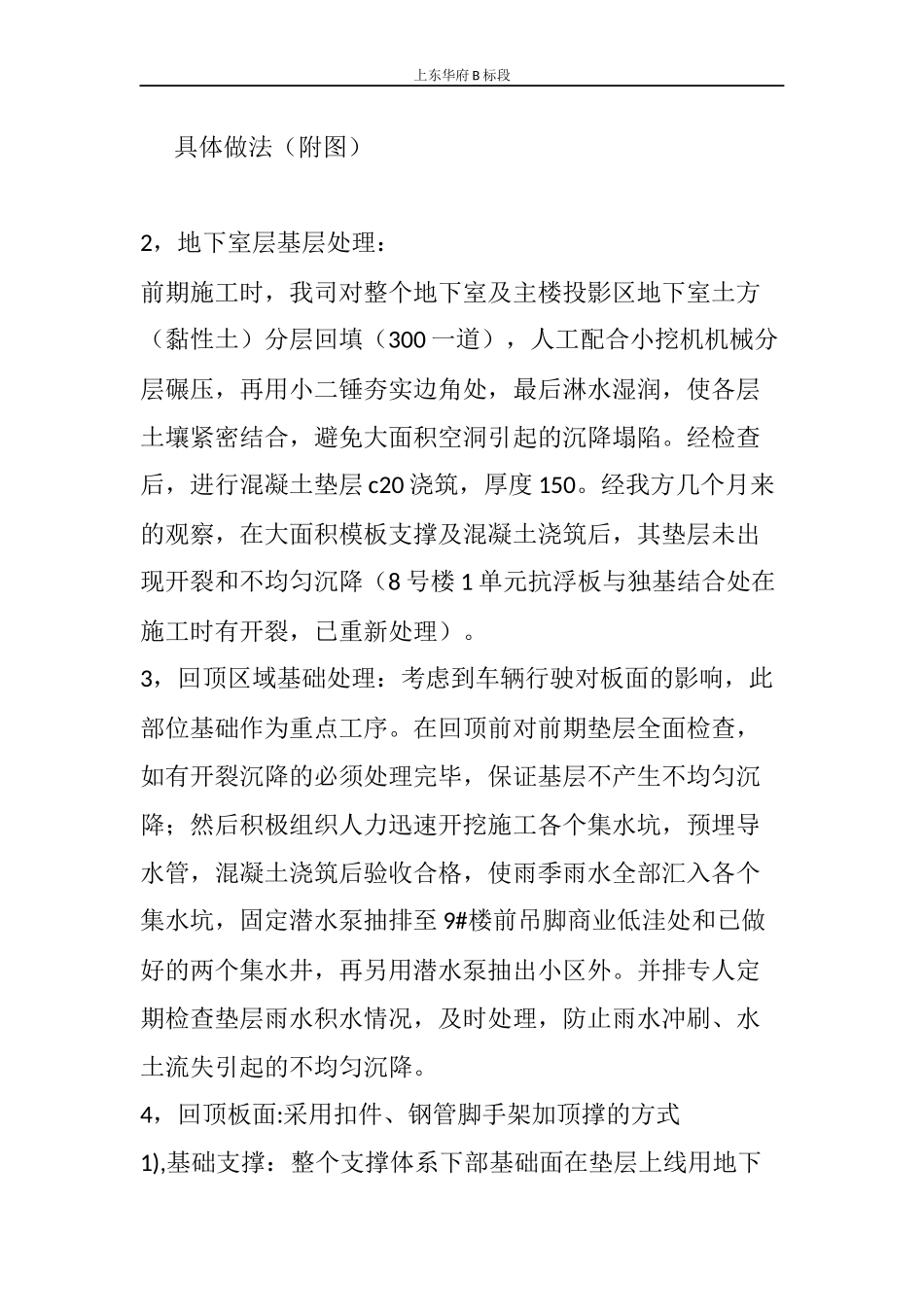

上东华府B标段地下室顶板车道及设备基础专项方案概况:我司承建上东华府B标段,地下室顶板已施工完毕,计划砌体和装饰装修阶段材料运输在地下室顶板上行驶,针对此一些列问题,我项目部进行了地下室顶板车道及设备基础专项方案编制,主要有:行车荷载,行车路线,后浇带施工,防水处理,车道回顶加固及防开裂措施,升降机设备基础,限行限重及监测等措施,材料堆码及现场布置图。一,行车荷载:根据设计参数要求,此地下室顶板在施工完毕可载30吨车辆行驶。二,行车路线:车道宽6米,尽量利用挡墙部位回填和大梁部位保证车道6米宽度,从小区车道出口(九号楼位置)顶板上车,途径10#楼、11#楼,在10#11#楼间利用外边挡墙回填保证12米转弯半径,车辆驶入地下室中庭,然后进入各栋号指定位置,卸载后原路返回。(附图)三,后浇带施工:查阅相关后浇带施工规范,严格保证后浇带两侧在混凝土浇筑后最低28天后才进行后浇带的浇筑,浇筑完后至少保证14的养护;其混凝土施工材料,工艺严格按后浇带施工规范进行。行车路线中的后浇带支撑体系均不撤除,至砌体及装饰装修施工完毕。四,防水处理:在后浇带浇筑完毕养护达到规定时间上东华府B标段后对地下室顶板进行防水施工,具体做法参见地下室技术措施表中种植部分防水:用于种植部分1.自防水钢筋混凝土底板,设计抗渗等级、厚度以结构图为准2.20厚1:3水泥砂浆找平3.1.0厚单组份聚氨酯涂膜防水一道,保证基层含水率在允许范围内4.1.2厚自粘型防水卷材一道5.隔离层:10厚1:3水泥砂浆6.1:6水泥炉渣找坡(最薄处30厚),坡度详顶板平面图7.70厚C20细石混凝土加钢筋网片保护层五,车道回顶及防开裂措施:对于车道部位,在防水施工完毕后先组织人力物力进行加固回顶。1,挡土砖墙:9号楼前车库出口处,考虑到板面结合的整体刚度在车道土体与板结合处,在出口处板口滴水沿线向板内伸方向,下部做500厚实心砖墙作为支撑并抵抗侧向回填土的压力。实心墙下部基础开挖至中风化页岩,并低于车道出口结构层标高(防止撤除砖墙后,影响车道),因砖墙高度高于四米,考虑其刚度,在砖墙高度二分之一处设置一道卧梁,梁纵向筋整体连接到墙柱中,梁混凝土等级为C25。砖墙施工严格按砌体施工规范进行,并在墙两端有墙柱部位(植筋)沿高度每500一道设置通长拉结筋4根,墙内外抹灰,形成整体。待后续行车完毕用人工机械撤除的方式撤除该墙。上东华府B标段具体做法(附图)2,地下室层基层处理:前期施工时,我司对整个地下室及主楼投影区地下室土方(黏性土)分层回填(300一道),人工配合小挖机机械分层碾压,再用小二锤夯实边角处,最后淋水湿润,使各层土壤紧密结合,避免大面积空洞引起的沉降塌陷。经检查后,进行混凝土垫层c20浇筑,厚度150。经我方几个月来的观察,在大面积模板支撑及混凝土浇筑后,其垫层未出现开裂和不均匀沉降(8号楼1单元抗浮板与独基结合处在施工时有开裂,已重新处理)。3,回顶区域基础处理:考虑到车辆行驶对板面的影响,此部位基础作为重点工序。在回顶前对前期垫层全面检查,如有开裂沉降的必须处理完毕,保证基层不产生不均匀沉降;然后积极组织人力迅速开挖施工各个集水坑,预埋导水管,混凝土浇筑后验收合格,使雨季雨水全部汇入各个集水坑,固定潜水泵抽排至9#楼前吊脚商业低洼处和已做好的两个集水井,再另用潜水泵抽出小区外。并排专人定期检查垫层雨水积水情况,及时处理,防止雨水冲刷、水土流失引起的不均匀沉降。4,回顶板面:采用扣件、钢管脚手架加顶撑的方式1),基础支撑:整个支撑体系下部基础面在垫层上线用地下上东华府B标段室施工完毕的大模板(木板选材严格控制,烂木板禁止使用)铺设,架体立杆下再用50厚木方铺垫,木方直接用钉子钉在下方木板上连接成整体,相邻区域所有木板木方最大限度连接形成整体。2),架体搭设及回顶:钢管质量要求必须符合国家规范,立杆间距1000mm,对于梁下部立杆间距需按300mm加密,沿基础面150mm设置通长扫地杆,中间高度每1.8米设置一道水平杆,立杆顶部单独设置一道通长水平杆;顶撑采用可调托撑,严格控制质量,可调托撑丝杆与调节螺母齿合长度不得少于6扣,插入立杆内长...
